SEGA MODEL 3

ERRORS GRÀFICS

Les plaques MODEL 3 de SEGA, per desgràcia, són plaques ARCADE complexes que solen donar diferents problemes amb el pas dels anys. Jo treballo amb vàries recreatives que tenen aquestes plaques i, mica en mica, començo a entendre-hi una miqueta. Molt menys del que m’agradaria, però ja em veig amb disposició de parlar-vos d’una avaria força típica en aquest model de placa ARCADE.

Fins al moment m’he trobat aquesta avaria amb dues plaques; una SEGA RALLY 2 i una The Lost World. L’avaria, segons sembla (ja us explicaré més endavant) no ha resultat ser el mateix problema, però sí que els errors gràfics eren molt semblants.

No s’aprecia molt bé per la foto (ja ho podreu veure més bé en el vídeo adjunt), però a ambdues plaques era com si la part “poligonal” del joc es tornés boja. Mentre que les pantalles estàtiques en 2D es veien bé, els polígons ballaven. Abans del vídeo de l’avaria en si, vull posar-vos un altre vídeo referent a l’ordre d’arrencada de la placa de Jurassic Park (The Los World), perquè és molt interessant saber que a les plaques MODEL hi ha uns LEDS que marquen aquest ordre d’engegada.

ORDRE D’ENGEGADA DELS LEDS THE LOST WORLD

Un cop sabem que la placa engega bé, us adjunto el segon vídeo a on es veu l’avaria i a on exposo les possibles solucions.

Com us he exposat al vídeo, tot fa pensar que aquesta avaria ve donada per la placa de vídeo del conjunt. Recordem que la MODEL 3 està formada per tres plaques (obviant la de comunicació): la placa del JOC (ROMS), la CPU (placa intermèdia) i la placa de vídeo (la inferior).

En el cas del SEGA RALLY 2, no tenia una altre placa per provar i la vaig enviar a un tècnic. Per Internet ja havia llegit que aquest problema solia venir de la placa de vídeo i després d’intentar trobar una placa de vídeo (recordeu de la mateixa versió) sense sort, vaig enviar el conjunt a un tècnic. En aquell cas, el problema va resultar ser un xip gràfic de la placa de vídeo. No recordo bé quin era, però sí que un cop vaig rebre la placa ho vaig mirar i es veia ressoldat, pel que suposo que l’avaria real era allà. No obstant això, i aquí ve el motiu pel qual he decidit escriure aquest document, en el cas de la Jurassic Park, l’avaria ve de la placa de joc.

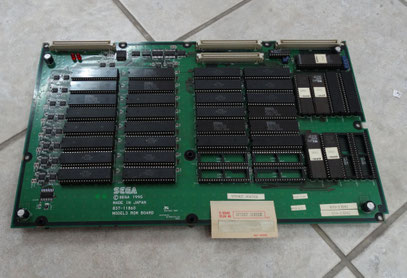

Al tenir un conjunt de recanvi, he anat canviat plaques i he arribat a la conclusió que l’avaria mostrada al vídeo anterior ve donada per un mal contacte a la placa de les ROMS (la superior).

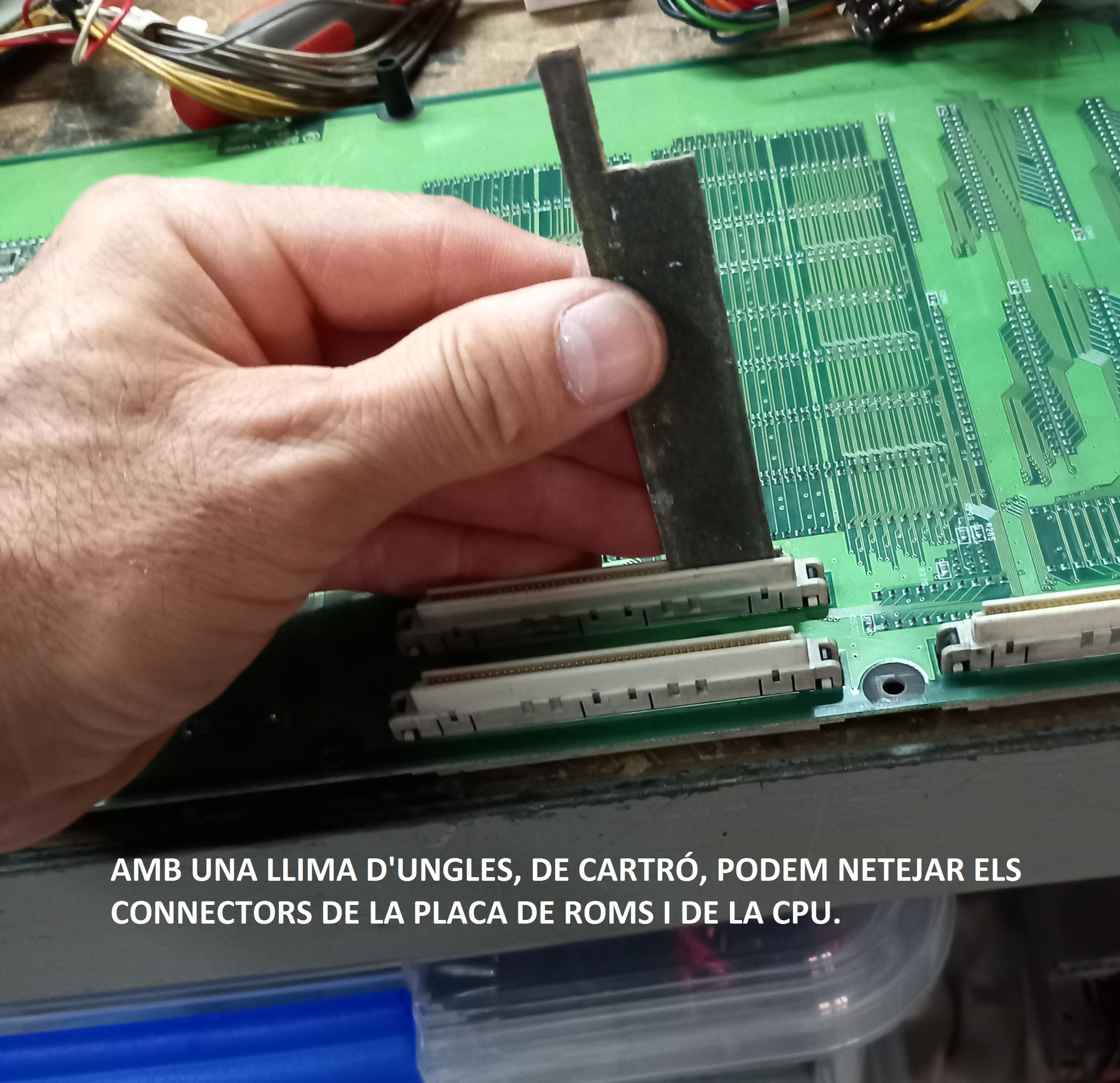

El que primer vaig fer va ser donar una ullada, amb lupa, a tota la placa a veure si veia alguna part amb òxid o malmesa. Com que tot estava bé, vaig netejar els connectors de la placa i vaig treure, una per una (per no embolicar-me), les ROMS.

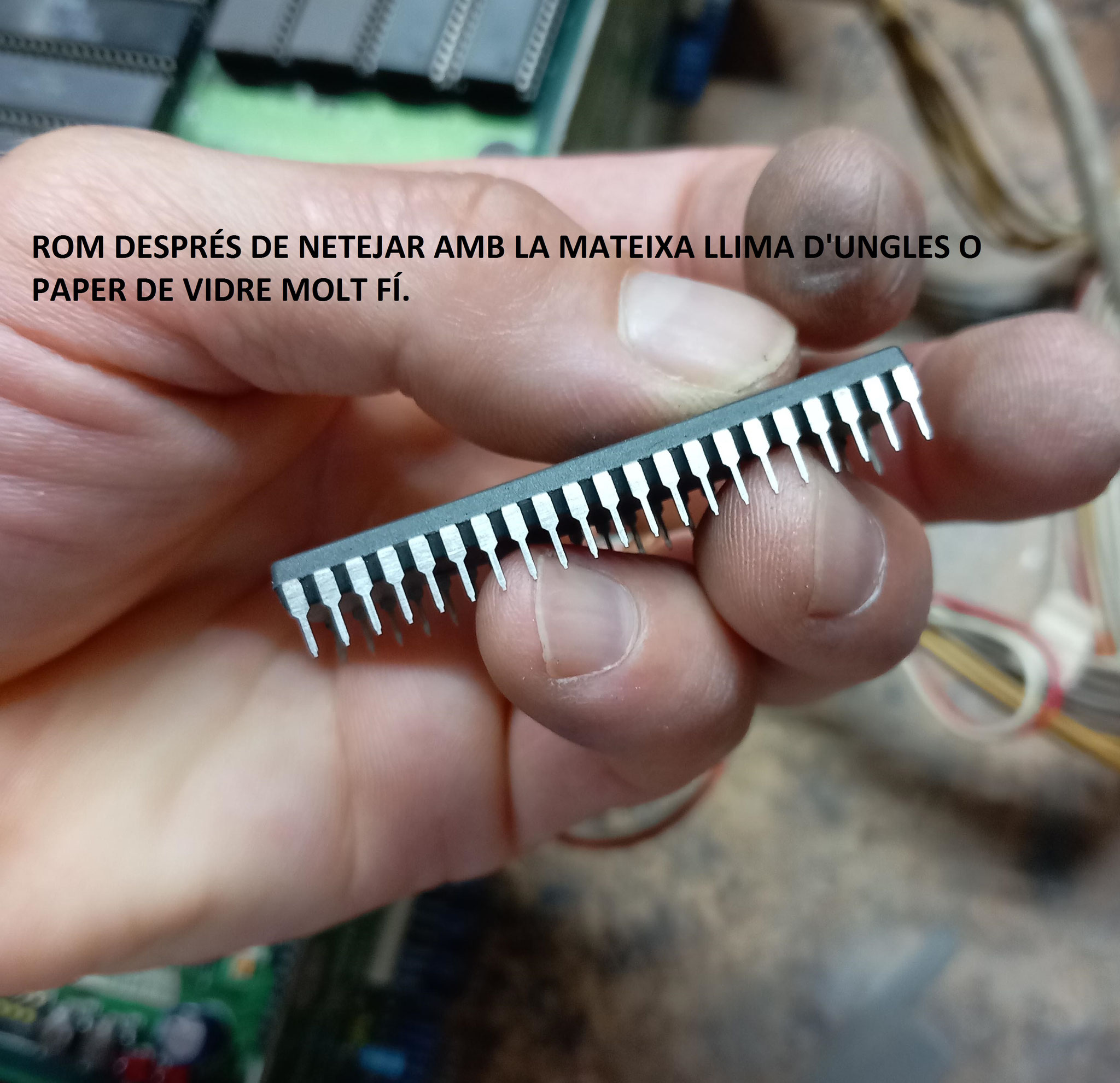

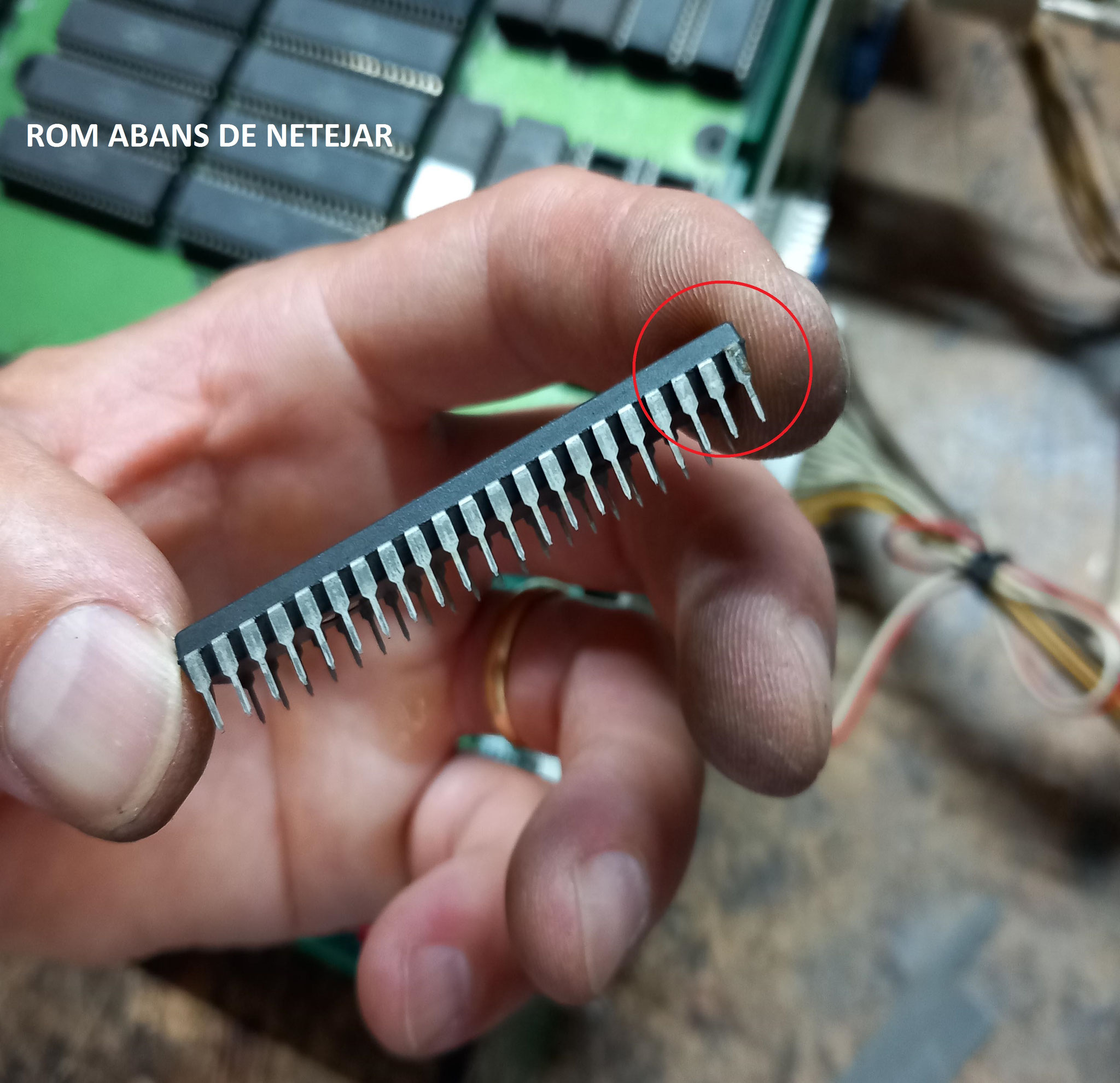

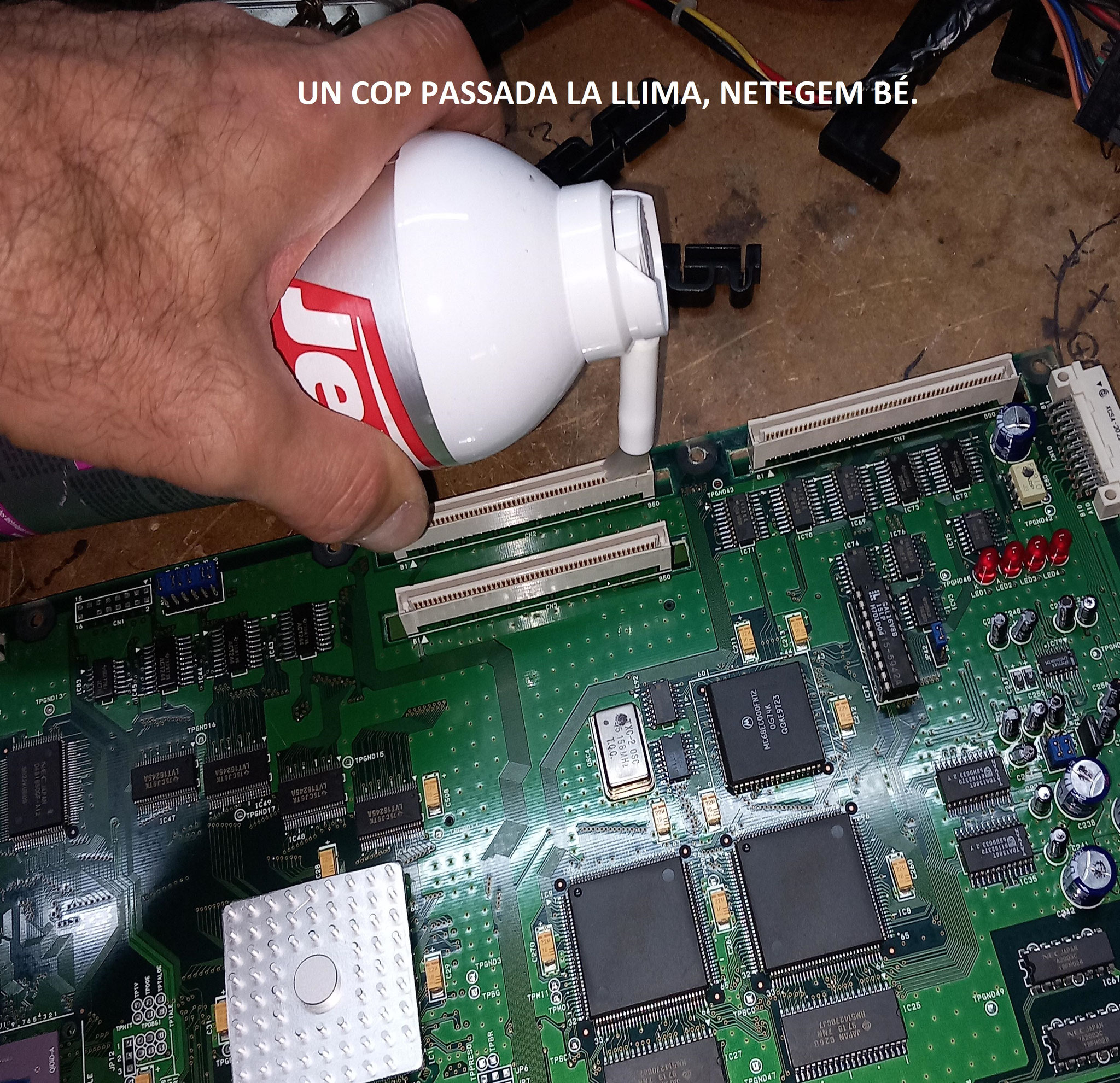

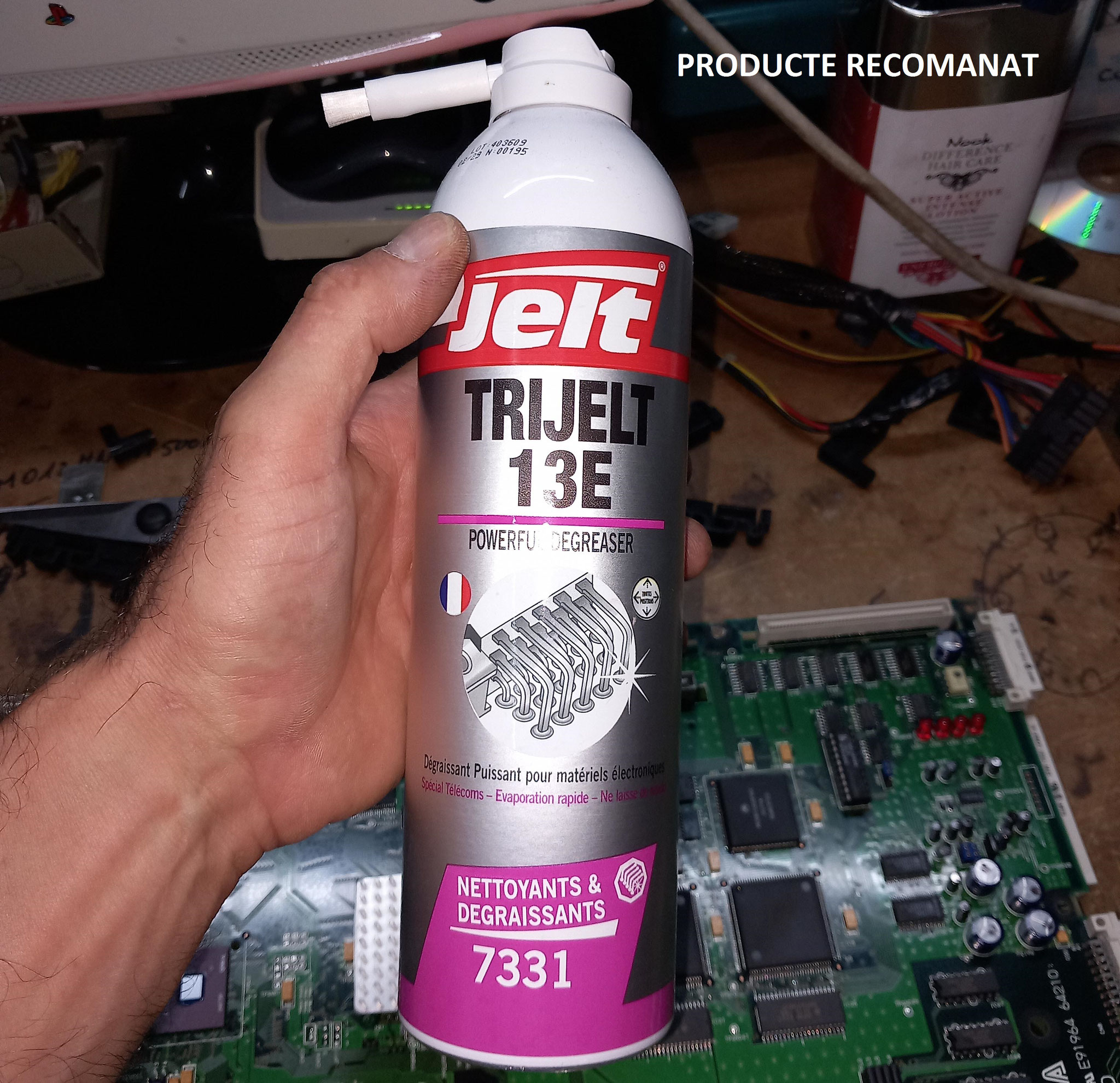

Vaig fregar les seves potes amb molt de compte perquè tornessin a quedar brillants i vaig netejar les bases amb neteja circuits i un raspall de pues de plàstic (també es pot fer perfectament amb alcohol i un raspall de dents.

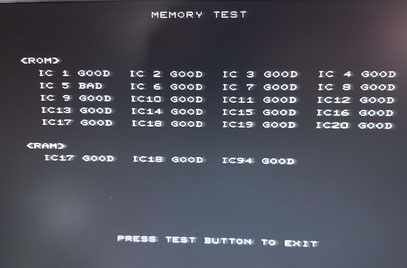

Un cop vaig tenir tot net, el joc continuava fallant i si feia la prova de ROMS em continuava donant errors...

Un cop vaig tenir tot net, el joc continuava fallant i si feia la prova de ROMS em continuava donant errors...

Com que no vaig veure res clar, però si creia que l’avaria venia d’aquesta placa, vaig buscar-ne una de compatible amb aquest conjunt MODEL. El The Lost World és MODEL 3 V1.5, pel que vaig comprar una placa de ROMS funcional d’un Virtua Striker 2 versió 98.

Un cop em va arribar, vaig canviar totes les ROMS i ja em va funcionar tot.

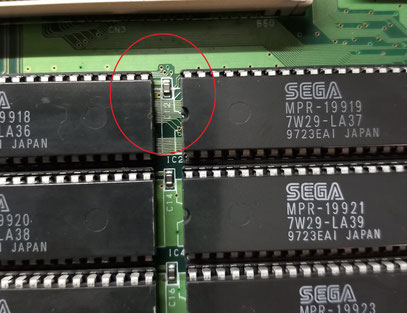

Com a conclusió final, vaig entendre que la pròpia placa devia fallar. També pot ser que fallés algun dels xips auxiliars de la placa, però mirant detingudament la placa, vaig veure varis punts d’aquells que passen informació de dalt a baix de la placa amb un color verd molt sospitós. Molts d’aquests punts tenen color verd i és normal, però en vaig veure alguns que semblava que tenien òxid en el seu interior.

No sé si realment l’avaria estava aquí o no, però el que si és clar és que estava a la placa de joc (no a les pròpies ROMS), pel que us aconsello que per poder diagnosticar si l’avaria ve de la placa de vídeo o de la placa de joc, el que podeu fer és fer un test de les ROMS des del propi menú intern de la MODEL. Si us donen totes les ROMS bé, podem anar per buscar una placa de vídeo i si dona error en alguna ROM, un cop netejat, ja podem anar per buscar una placa de ROMS.

RECORDEU: en el cas de les MODEL, sempre buscar un recanvi de la mateixa versió que la vostra.

VERSIÓ 1.0

Boat Race GP (1996)

Virtua Fighter 3 (1996)

Virtua Fighter 3tb (1997)

Sega Bass Fishing/Get Bass (1998)

VERSIÓ 1.5

Scud Race/Super GT (1996)

Le Mans 24 (1997)

Scud Race Plus (1997)

The Lost World: Jurassic park (1997)

The Lost World: Jurassic park Special (1997)
