NINTENDO VIRTUAL BOY

TRADUCCIÓ DE MARTÍ SEGON

ERRORS GRÀFICS EN PANTALLA


Una avaria molt comuna en els Virtual Boy és que la seva imatge es mostri tarada o amb línies de fons.


El problema és molt simple i fàcil d'entendre, però la reparació ja és una mica més controvertida...


El problema està en unes pistes planes que van soldades a les plaques de les pantalles; aquestes pistes, amb els anys, fallen de soldadures.


Per internet es diuen barbaritats com ara que desmuntant-les i posant-les al forn s'arreglen... però també s’hi deia que les 360 s'arreglaven embolicant-les amb una tovallola...

La manera correcta de fer-ho és aplicant-hi calor mitjançant soldador o pistola, essent la segona opció més delicada.




Per procedir amb la reparació hem de treure els cargols marcats a la següent foto (format Nintendo):





Traient aquests cargols i la màscara visora, ja podrem separar la carcassa inferior i veure l'interior de l'aparell.

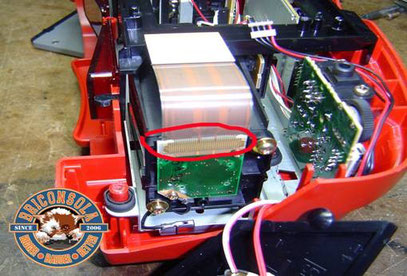

Seguidament, traurem els altaveus laterals (encaixats a pressió) i veurem el causant del problema: les pistes planes marcades amb una X a la foto anterior.





A continuació procedirem a la reparació.


Si optem per la pistola de calor haurem d'anar amb molta cura, ja que si ens passem cremarem la pròpia pista i trencarem el Virtual Boy. La gradurem a tres quarts de temperatura, l’encendrem i l’anirem acostant a la zona marcada a la foto següent.




MAI heu de romandre sobre la zona: l’acosteu, l’aparteu, l’acosteu, l’aparteu... MAI més de mig segon seguit de contacte.





Però tot i ser la manera més ràpida d'arreglar el problema, si no voleu assumir riscos jo us recomanaria fer-ho amb el soldador: només heu de posar flux a la zona i, sense tant sols pelar la pista, passar estany i el soldador calent per la zona de contacte.


IGUAL QUE EN EL CAS ANTERIOR, mai us excediu en el temps de contacte, perquè penseu que el cos d'aquesta pista és de plàstic i amb el calor se'ns fondrà.





Una reparació simple però capritxosa, que requerirà de tota la nostra atenció i tacte. Sense por, però amb molta cura.


Solució definitiva al problema: COMPTE, MOLT complicada

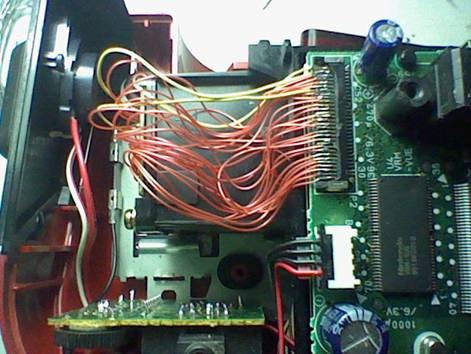

Encara que pugui semblar una bogeria, la solució definitiva al problema és cablejar les pistes des de zero; complicat, però alhora efectiu.


No és aconsellable per a tots aquells usuaris que tinguin poca traça amb el soldador, ja que les pistes són molt petites; no obstant això, és possible i és l'única solució en cas d'haver-nos carregat la pista plana en algun intent previ de reparació. Per poder dur la reparació a bon port, podem optar per utilitzar cable IDE de PC, així ens serà més fàcil guiar-nos amb el pin a pin.



CABLE IDE PC
