FALLO DE MEMORIA INTERNA


NOTA: en el siguiente documento se muestra un modelo portátil de CDI, no obstante la reparación sirve con todos los modelos.

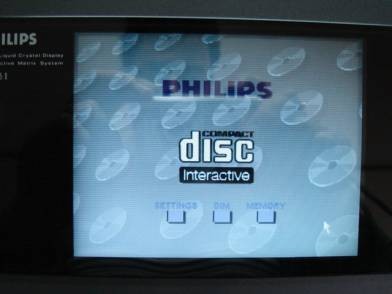

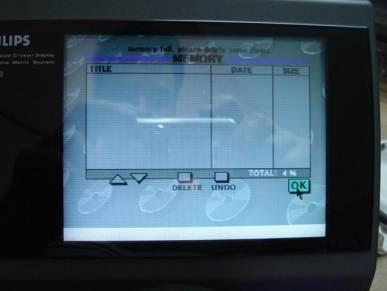

Este problema es muy habitual en los sistemas CDI, ya que se les agota la pila de memoria interna y al encender la consola, automáticamente, esta nos dirige al menú de memoria, nos dice que ésta está llena y no nos deja hacer nada más.



Los CDI llevan una ROM codificada de tal forma que cuando se agota la pila se quedan bloqueados.


Al detectar la consola, al encenderse, que no hay pila nos redirige al menú de memoria y como el chip esta bloqueado de ahí no salimos. Realmente es una avería un poco tonta, porque es del todo lógico que con el tiempo se agote la pila…



Para solucionar el problema de forma correcta, deberíamos cambiar el chip, sin embargo, encontrarlo, a día de hoy, no debe ser nada fácil.



La solución sencilla estará en cambiar solo la pila. Con ello, la consola ya nos dejará arrancar, sin embargo el chip continúa bloqueado y, por consiguiente, no podremos grabar datos. Es un inconveniente bastante gordo, se mire por donde se mire, pues supongo que como todos los sistemas de aquella época (tampoco lo sé a ciencia cierta) guarda las partidas internamente, sin embargo, de no poder ni jugar a no poder guardar ya hay un paso, ¿no creéis?



Todo y con eso, para llegar al chip (y a la pila), debemos separar las carcasas de la consola.

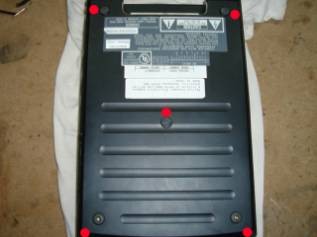

Empezaremos dándole la vuelta y sacando los cinco tornillos que hay en su carcasa inferior. Tras ellos, dos más que hay en el lateral de los slots.

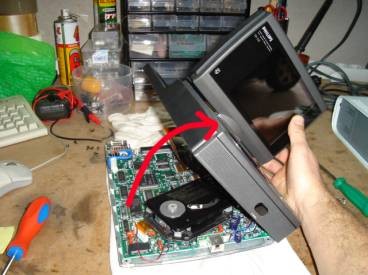

Seguidamente, ya podremos levantar la carcasa superior de la manera que se muestra en la foto.

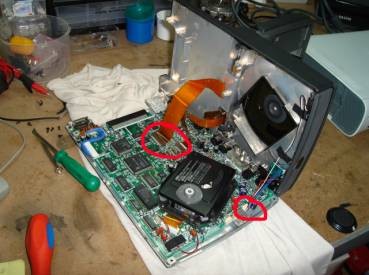

Ojo con los tirones en los conectores.



Una vez tengamos la consola abierta, localizaremos el chip.



Este chip, es un chip de “doble piso” (para entendernos). En la parte superior del chip lleva una cubierta con dos pilas de botón de 1’5 voltios cada una.



Para sacarlo debemos hacer palanca con un destornillador plano pequeño por la parte derecha del mismo y sacarlo tal y como se ve en la siguiente foto.


Detalle de la cubierta de las pilas

Referencia

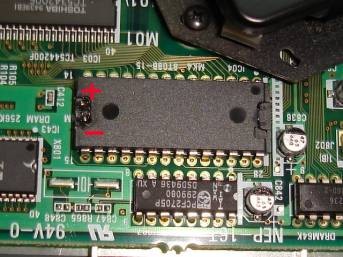

Llegados a este punto, soldaremos una pila de Litio de 3 voltios en el chip (mejor con soporte).


Debemos aprovechar los terminales que nos quedarán en la parte izquierda del mismo para soldarle dos cables y poder meterle la pila.

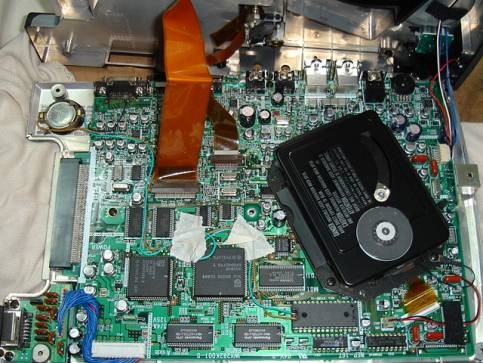

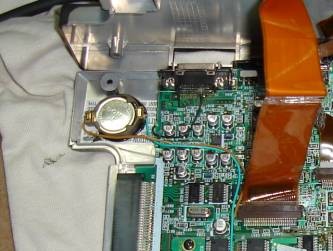

A continuación os muestro unas fotos para que os sirvan de referencia del montaje.



Y para concluir, volver a montar la consola y comprobar que todo ha salido bien. Pero recordad: nada de grabar datos...
