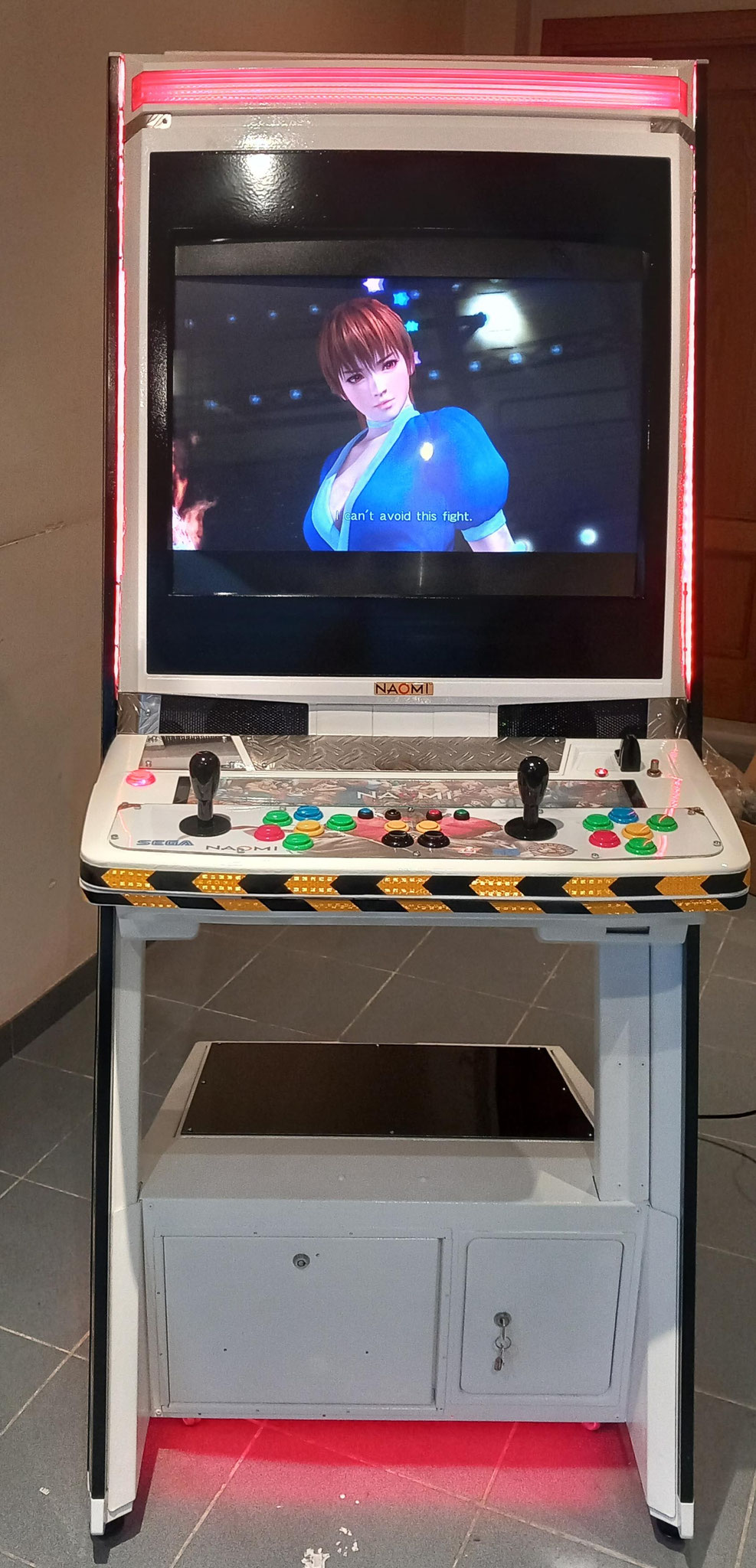

En el present document m’enorgulleix presentar-vos la meva última creació en terreny ARCADE. Es tracta d’un moble SEGA NAOMI convertit en sistema multijoc. També m’agradaria que el mateix servís de guia per si algú de vosaltres té intenció de construir-ne un. La veritat és que el moble NAOMI és un moble, d’esquelet metàl·lic, molt funcional i relativament fàcil de modificar.

NOTA: abans de continuar amb el document, comentar-vos que el projecte està en venda. Al final del document trobareu la seva fitxa completa amb el preu. No és barat, però si realment us interessa no dubteu a contactar amb mi, ja que la meva prioritat és trobar un comprador que el gaudeixi i el valori pel que realment és.

A partir d’aquí intentaré fer-vos el document el més amè possible tot seguint l’ordre cronològic de la modificació. Penseu que un projecte així, entre la modificació física i la preparació del harware/software, representa un munt d’hores i maldecaps que a l'hora d'explicar resulta un xic complicat...

Començaré pel principi:

Vaig comprar tot un moble NAOMI per aprofitar el monitor. Actualment, un monitor ARCADE en condicions és molt car i per poc més vaig poder aconseguir tota la recreativa. La meva idea era aprofitar el monitor (de recanvi pel Crazy Taxi), vendre el conjunt del joc (Virtua Tennis) i crear un moble multijoc amb la resta per acabar de finançar la inversió.

Com que principalment m’interessava el monitor, no vaig donar massa importància en l’estat del conjunt i la veritat és que estava molt tronat. De fet, aprofito per fer-vos la primera recomanació: Compte a l'hora de comprar un moble ARCADE, sigui de fusta o metàl·lic. L’estat general dels mobles comprats directament a empreses del sector (sense restaurar) és molt precari. Com veureu a les següents fotografies, el moble feia pena: rovellat, ratllat, plàstics trencats...

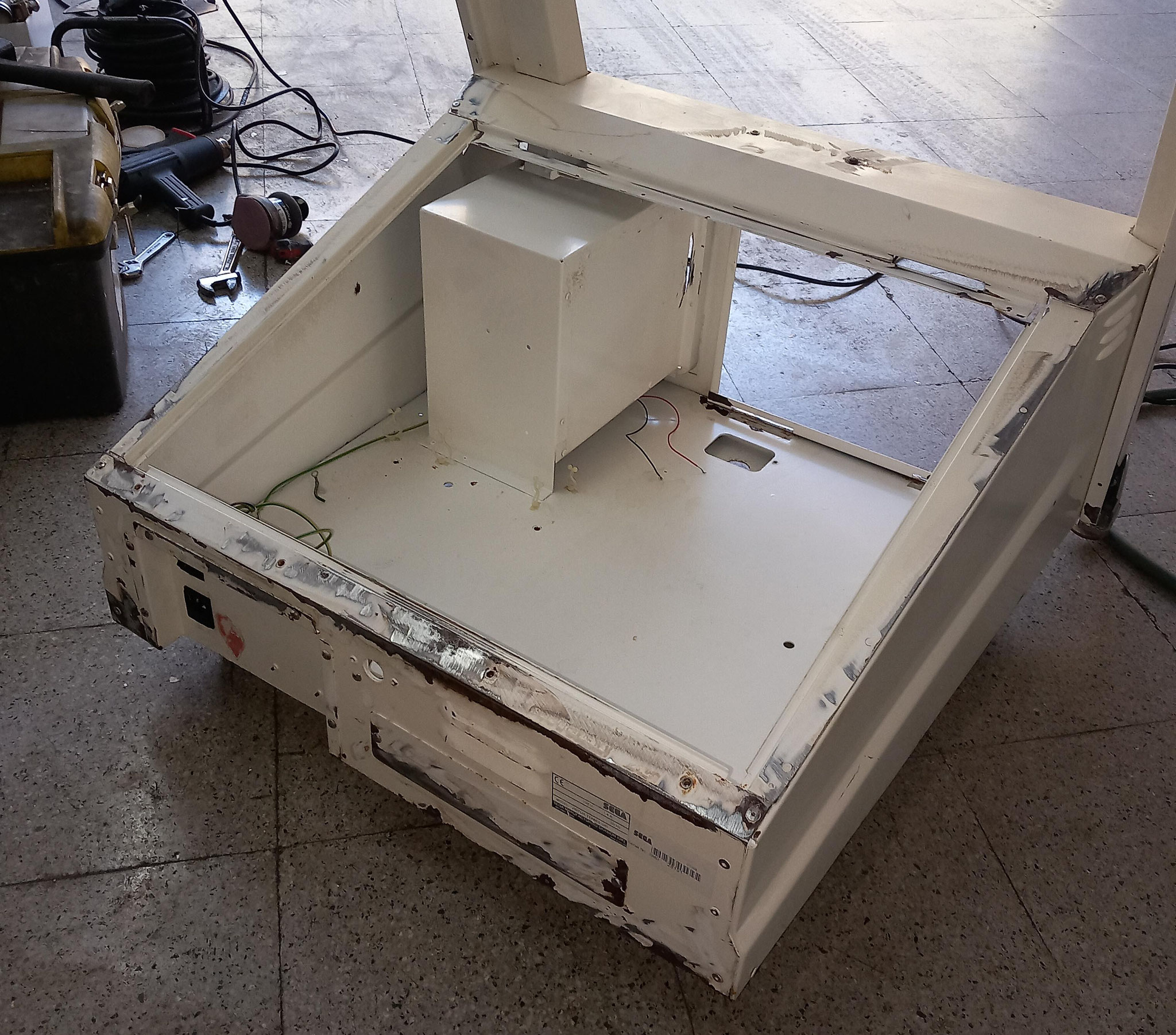

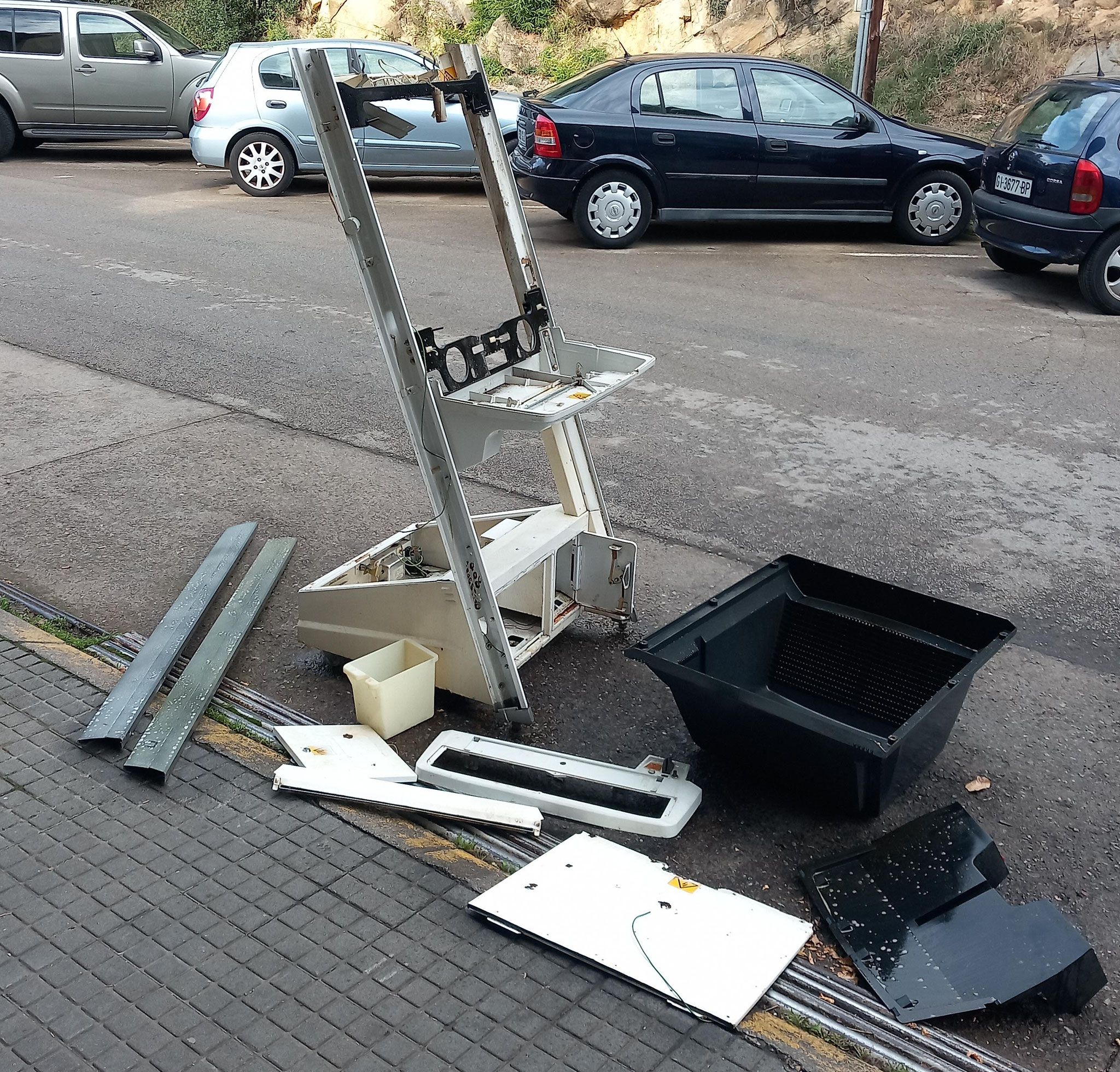

El primer que vaig fer va ser desmuntar-lo completament i netejar totes les peces. Guardar el monitor i deixar el moble completament pelat.

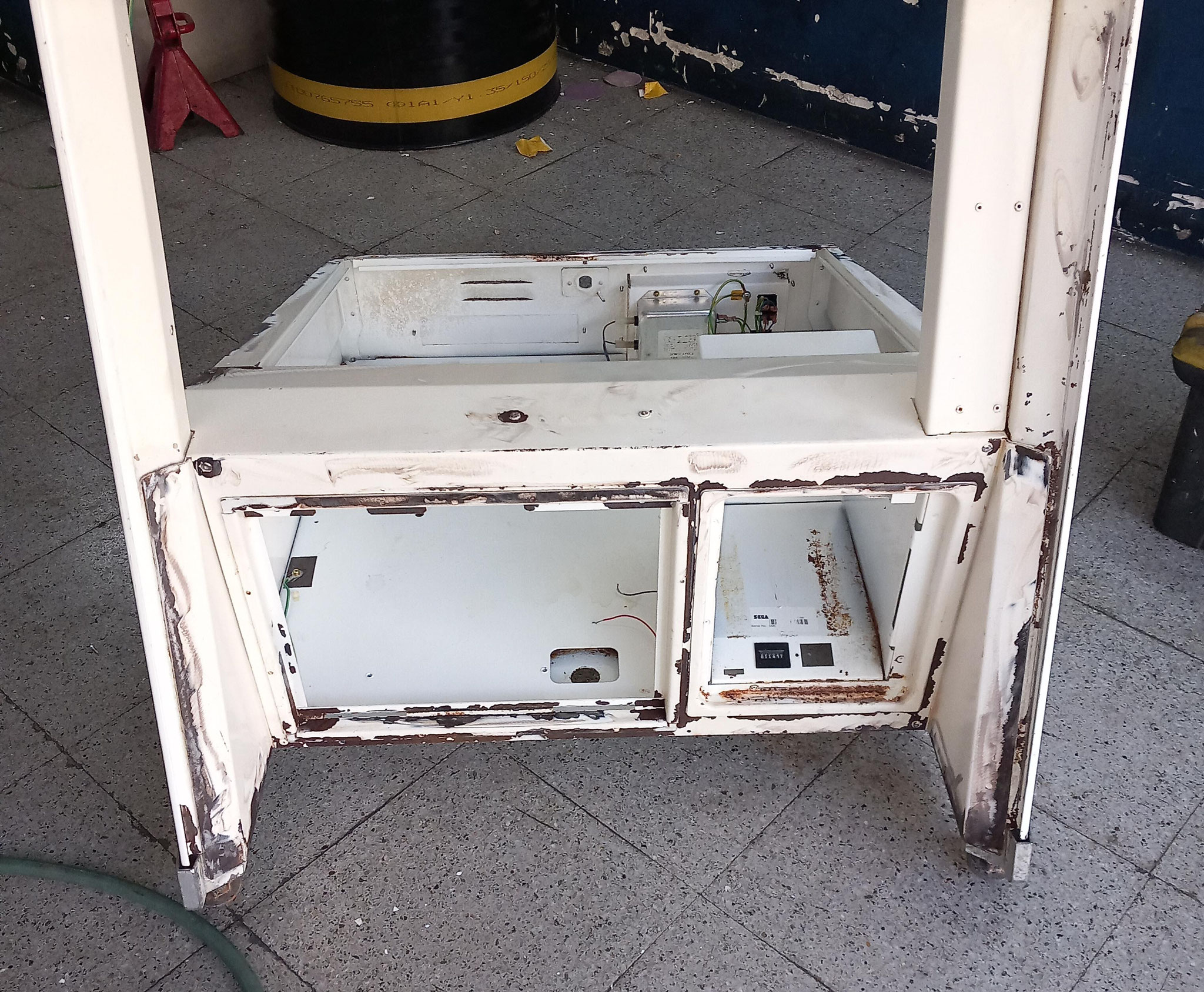

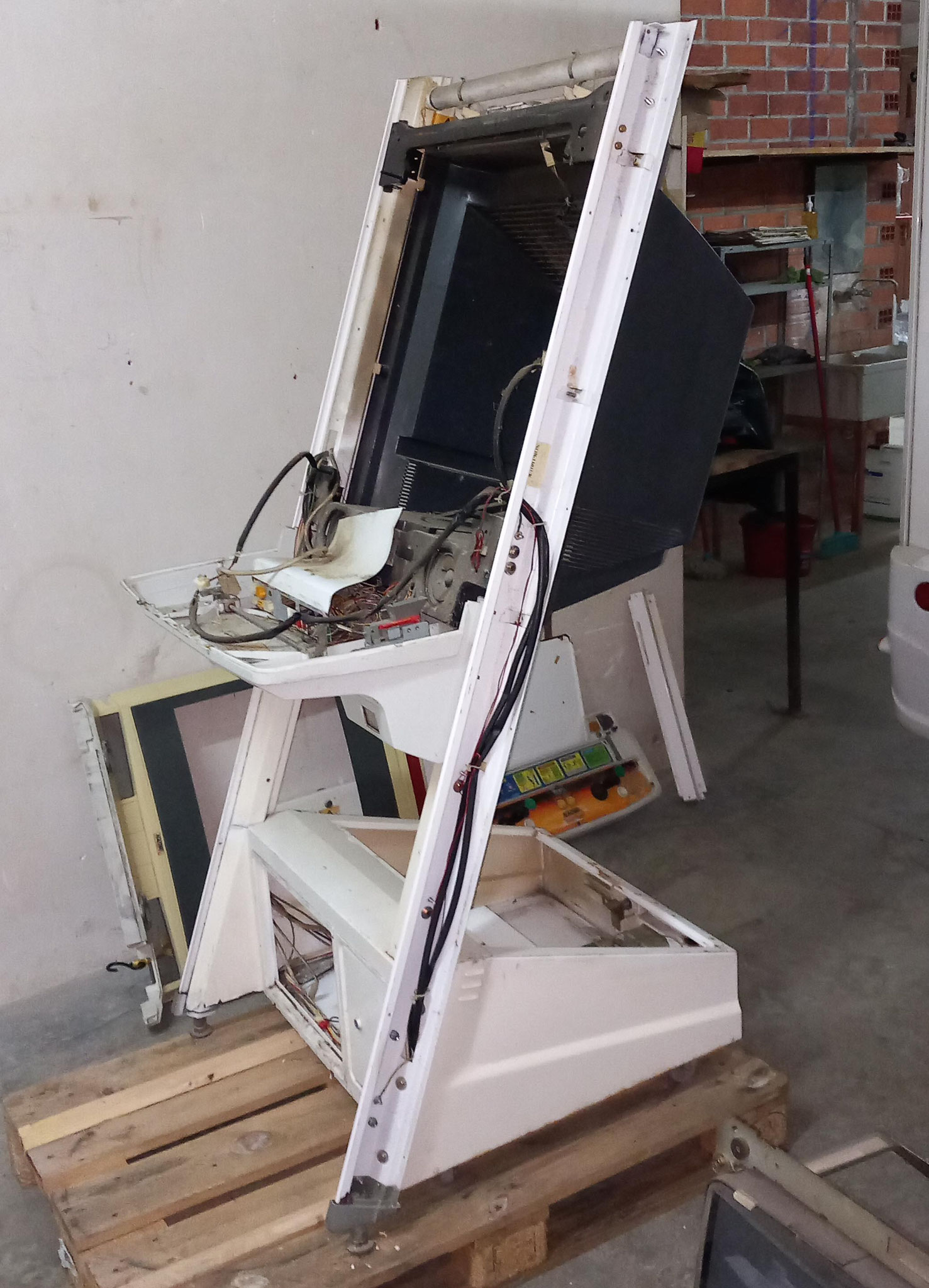

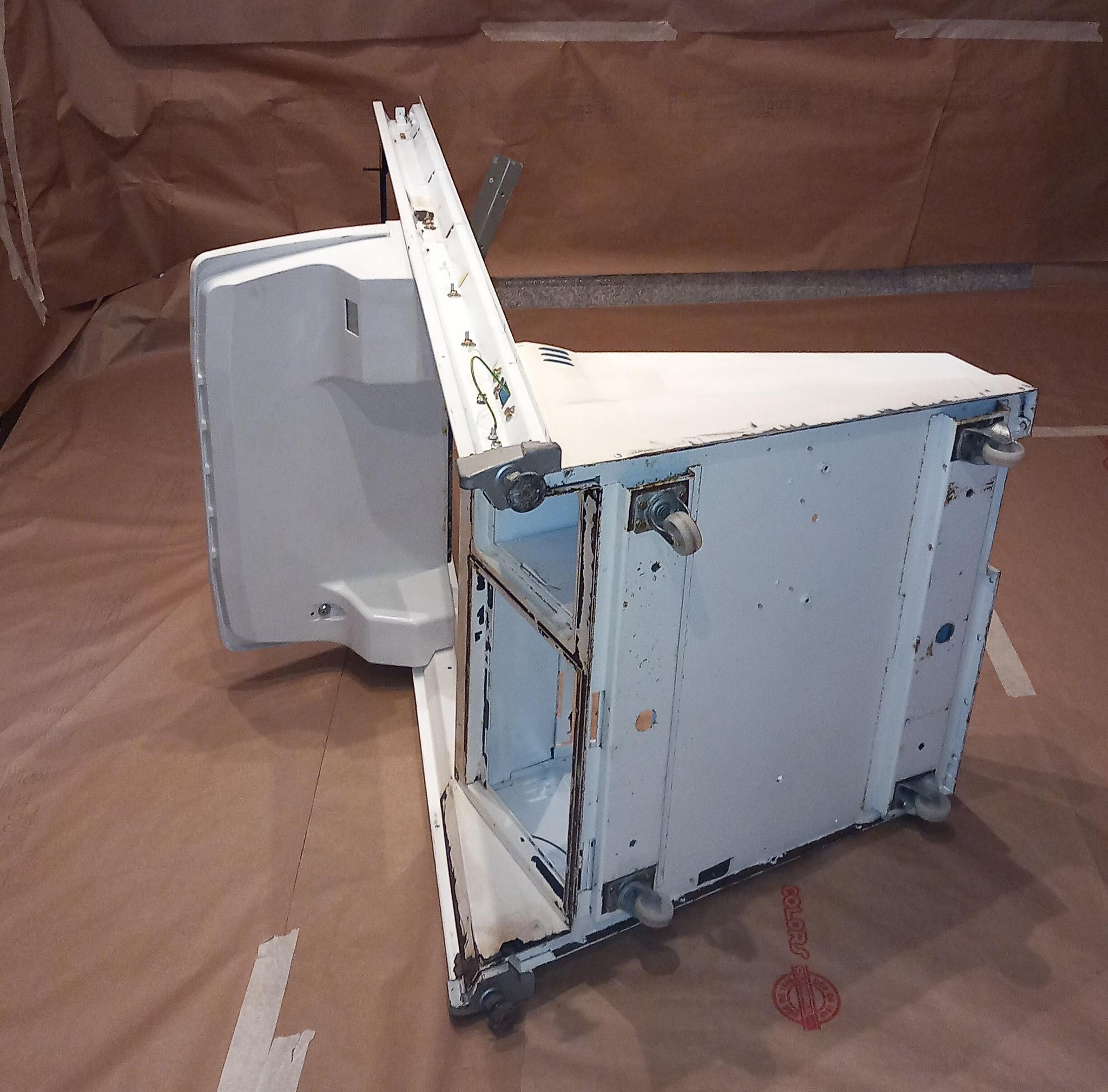

Un cop net, vaig poder veure els desperfectes reals… molt de rovell i el plàstic frontal del monitor força malmès.

El següent pas va ser rascar tot el rovell, preparar per pintar i restaurar, dins les meves possibilitats, les peces plàstiques.

Un detall a comentar és que la idea amb la recreativa era muntar-hi una TV LED de 24 polzades i un ordinador. A més, també tenia clar que hi adjuntaria una font de PC (ATX) pels LEDS estètics, ventiladors i altres peces elèctriques auxiliars. Us comento tot això perquè veureu, a les fotografies, que vaig enretirar tot el cablejat original de la màquina. Podem guardar-lo per si el volem aprofitar a posteriori, però ens anirà molt millor tenir el moble net per pintar-lo.

També comentar-vos que en el cas d’un moble NAOMI, amb tant de rovell com aquest meu, és molt important rascar i polir la part inferior del moble per poder donar-li una bona mà de pintura.

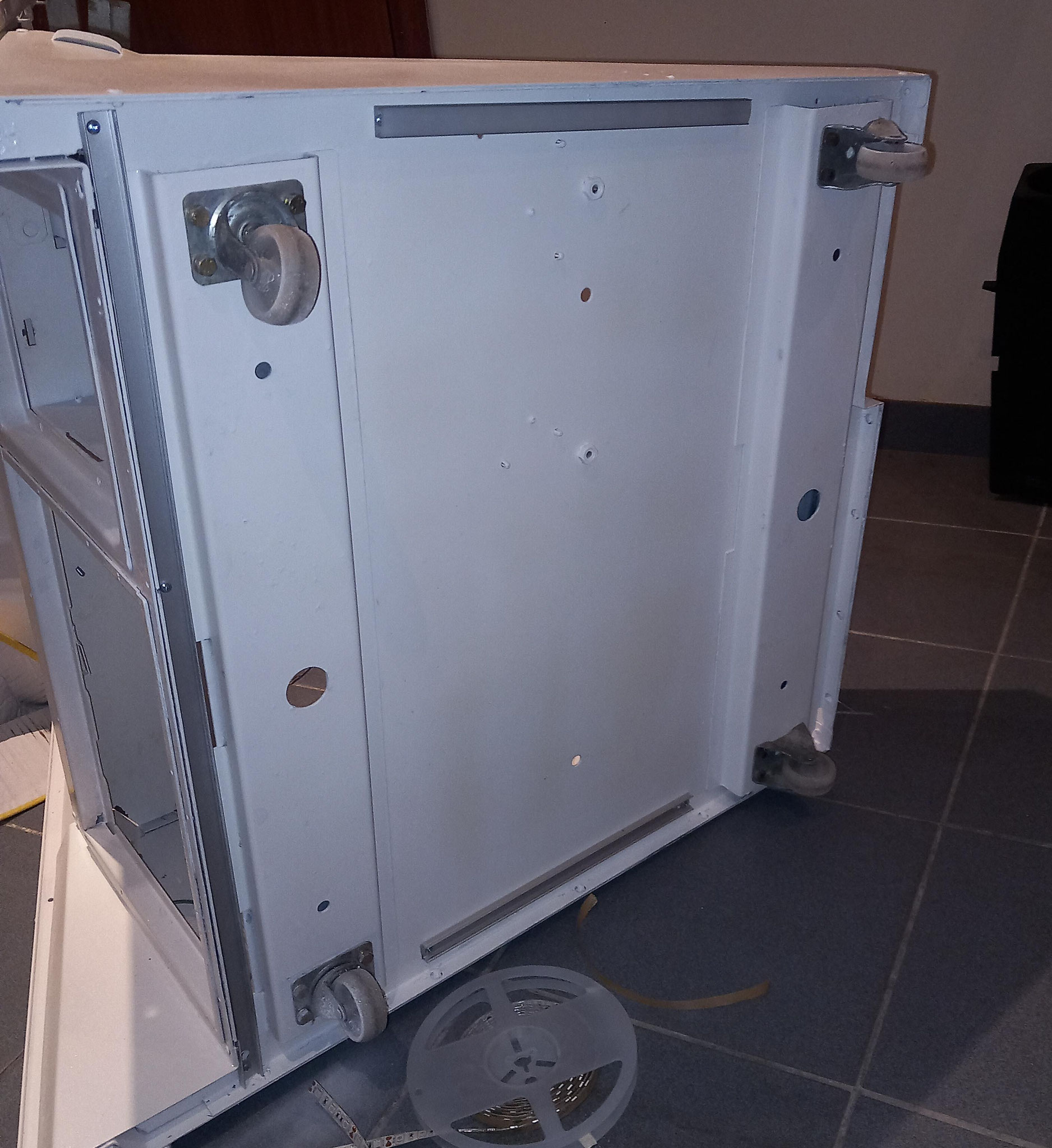

Un cop pintada la base de la màquina, podem aprofitar per muntar les tires de LED inferiors (en cas de voler posar-hi llum).

Un cop ja tenim la base llesta, tornem a col·locar la màquina en posició normal i podem passar a preparar-la per pintar. En el meu cas, vaig pintar el conjunt amb pintura professional (amb pistola i compressor). El moble i el marc del monitor exterior de color blanc i les barres laterals i el marc interior de monitor de color negre.

NOTA: Abans de pintar, hem de fer tots els forats necessaris per la modificació. Penseu que la pintura és un dels punts més importants, ja que l’estètica final dependrà d’ella, per tant, un cop pintat millor no haver d’utilitzar el trepant ni la radial. En el meu cas, les dues modificacions més grans que vaig fer al moble va ser obrir, per la part del darrera, el caixó del moneder* i foradar el lateral esquerra, a l’alçada de la botonera*.

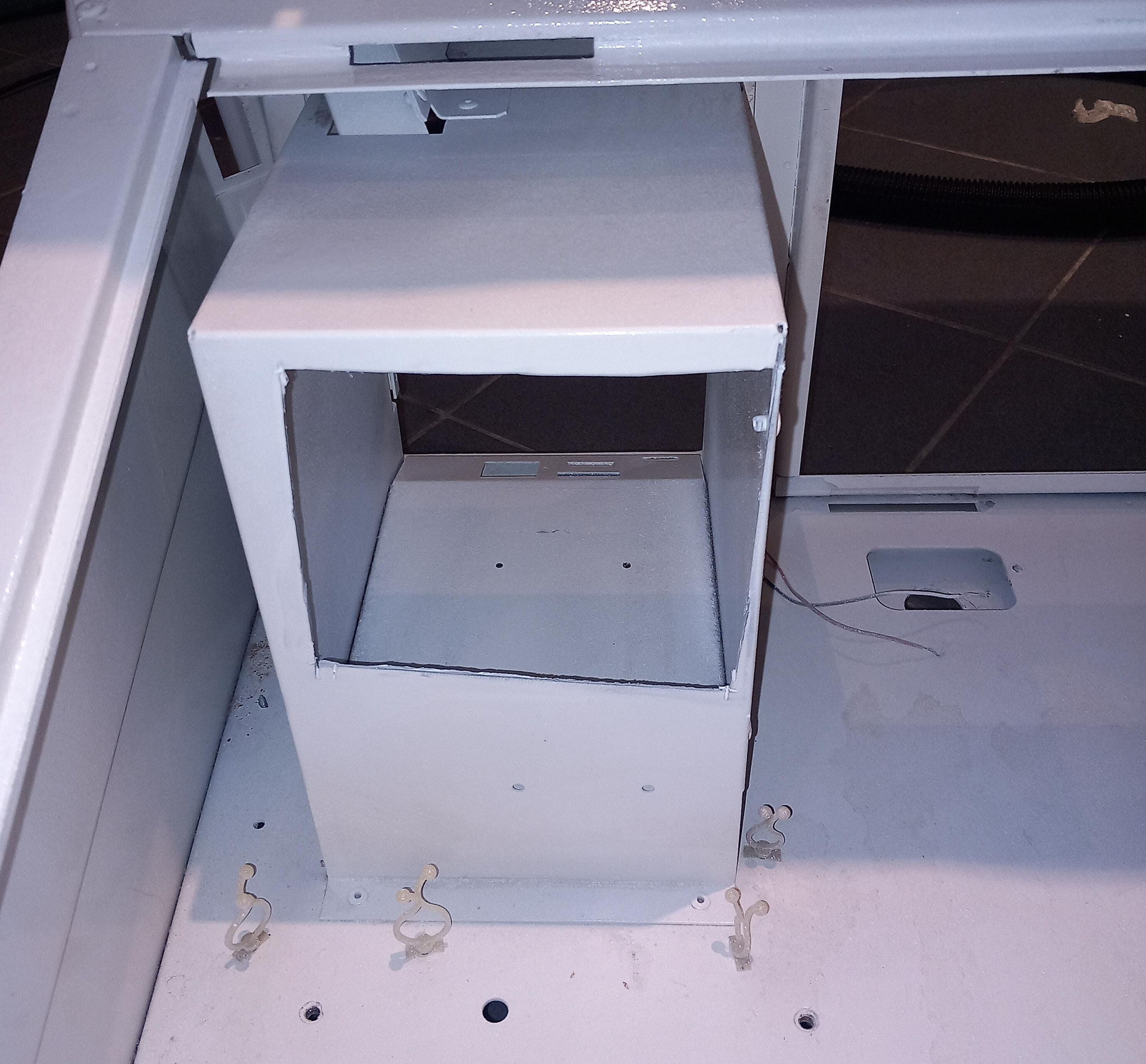

**El caixó del moneder l’he utilitzat com a plafó de comandament i el lateral l’he foradat per passar cables de la botoneria amb més facilitat.

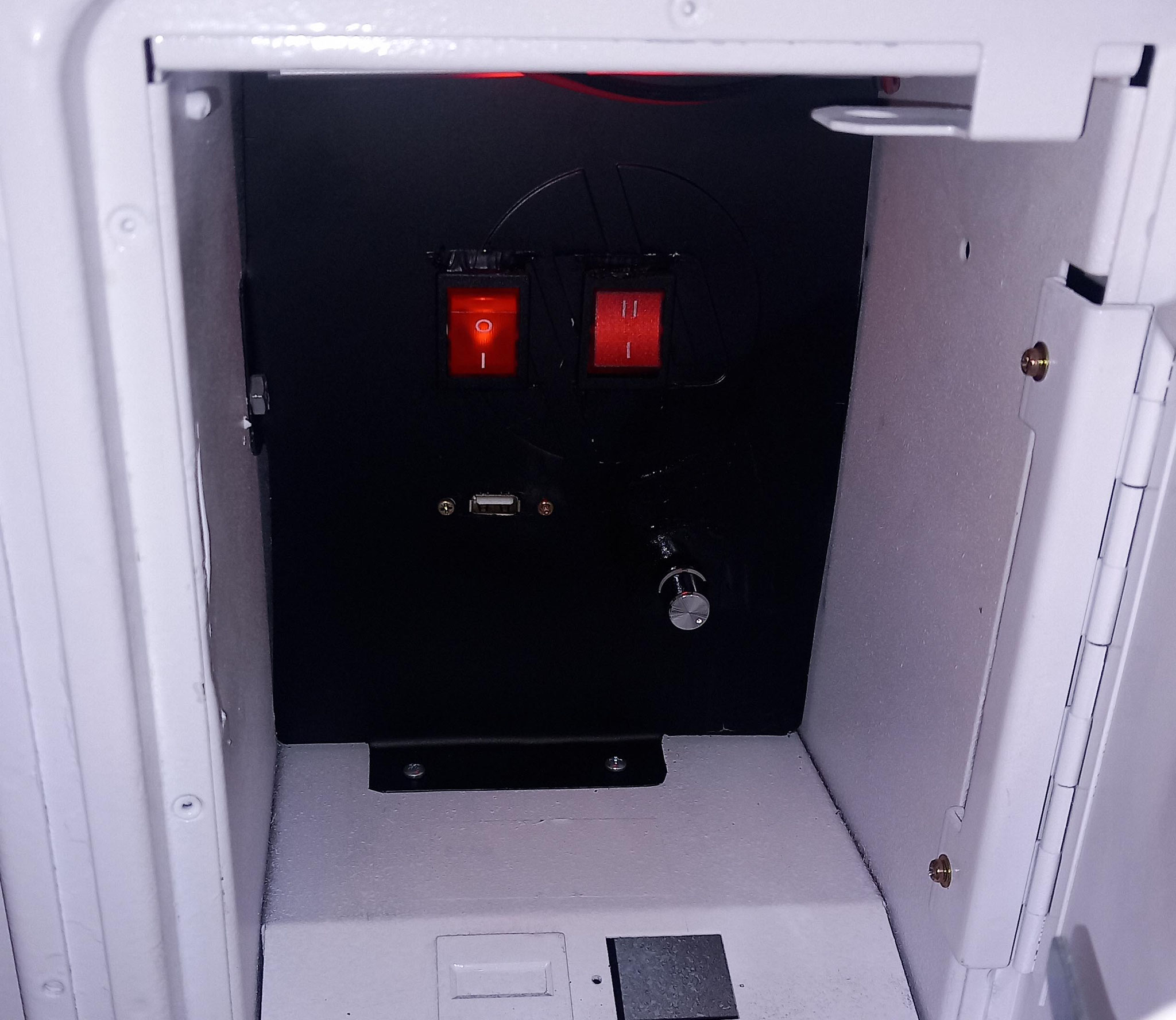

Com podeu veure a la tercera fotografia anterior, en el caixó de moneder he col·locat una planxa amb un connector USB, l’interruptor frontal de POWER, l’interruptor de disc dur* i el potenciòmetre de volum.

*ja ho explicaré més endavant, però aquest ordinador té un disc dur configurat amb Windows (per jocs de PC moderns) i un disc dur amb Linux amb una imatge de Batocera.

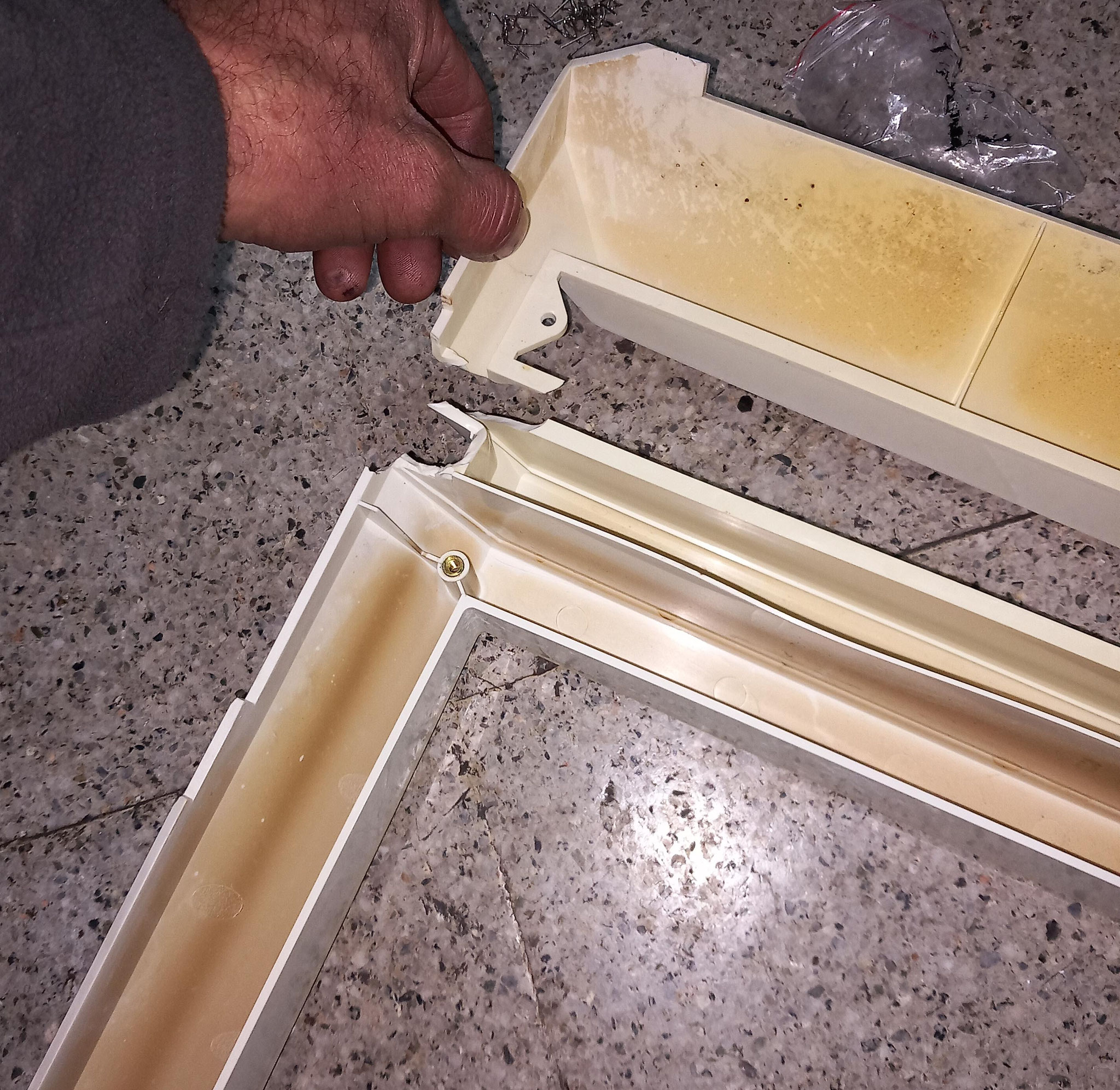

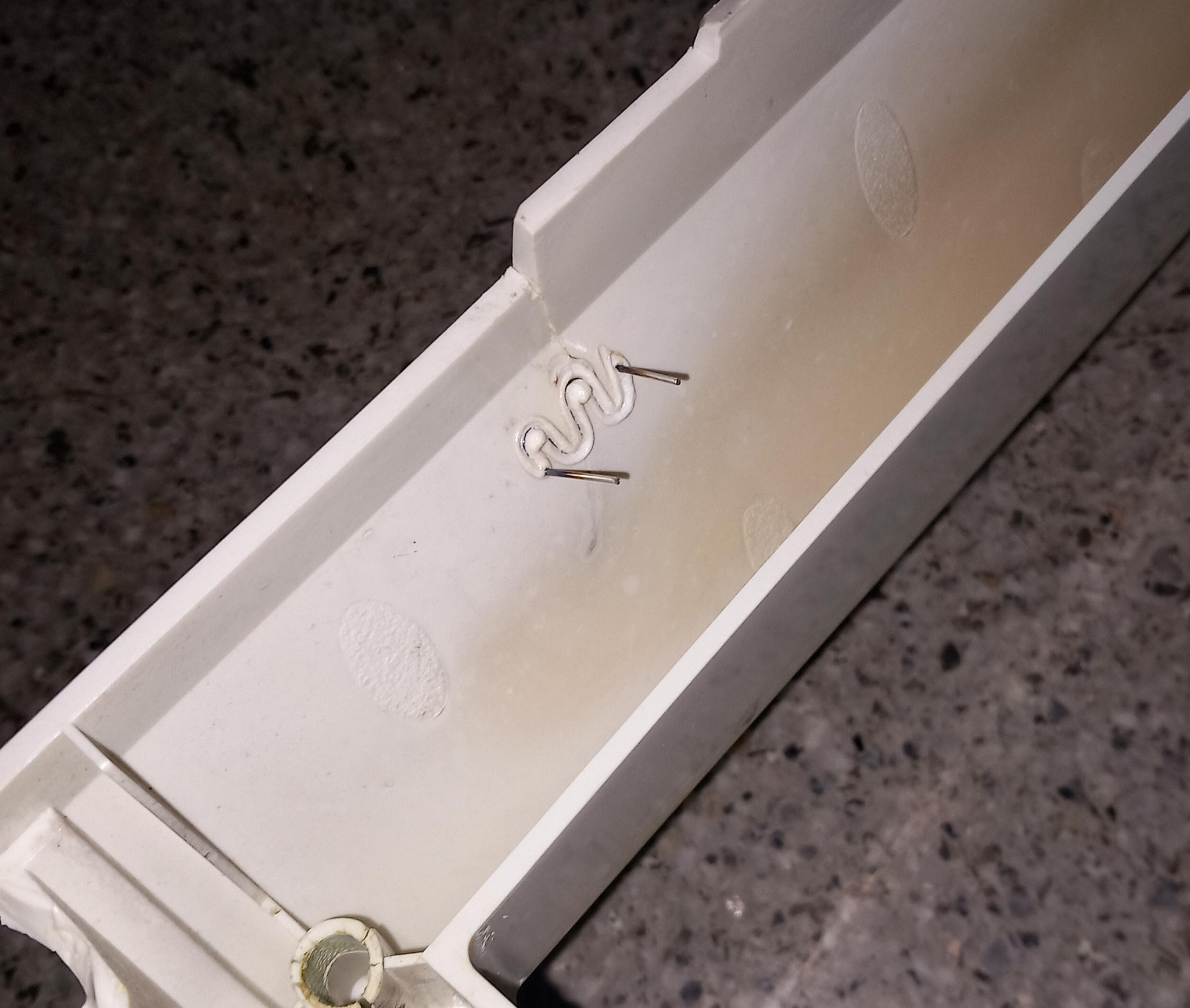

Referent a la reconstrucció (i enfortiment) dels plàstics malmesos, recordeu també de fer-ho abans de pintar, podem utilitzar diversos mètodes: massilla de plàstic, silicona forta o uns components molt interessants que s'usen en el camp de l’automoció. Per reparar para cops i parts plàstiques usem grapes metàl·liques. Desconec el nom correcte de l’eina, però en podríem dir pistola de grapes per reparar plàstic.

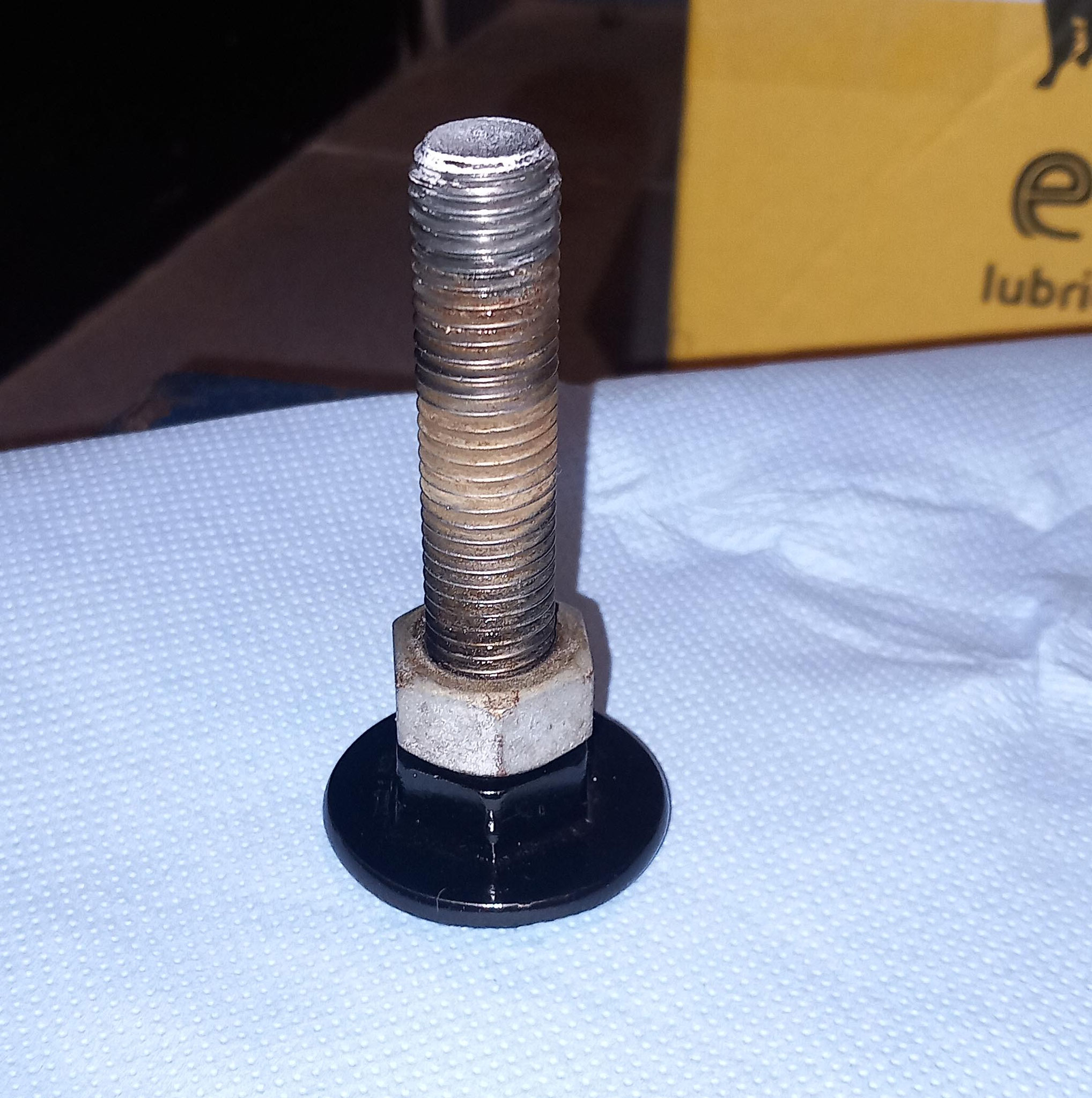

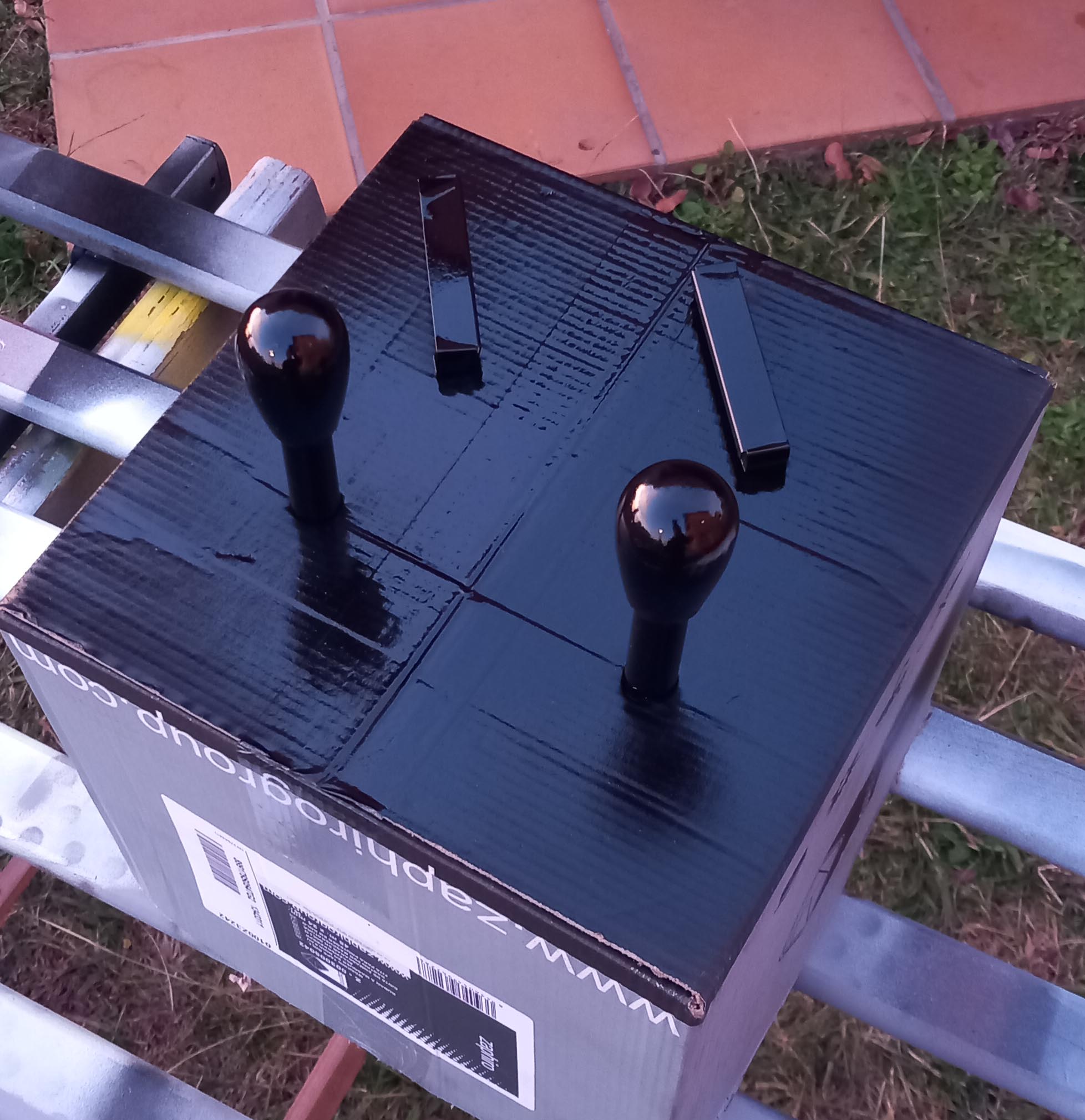

També recordar-vos que a l’hora de pintar, podem aprofitar per fer totes les peces “detall” que vulguem. En el meu cas, vaig pintar els dos estics i varis embellidors de la màquina. També els peus del moble que estaven completament rovellats.

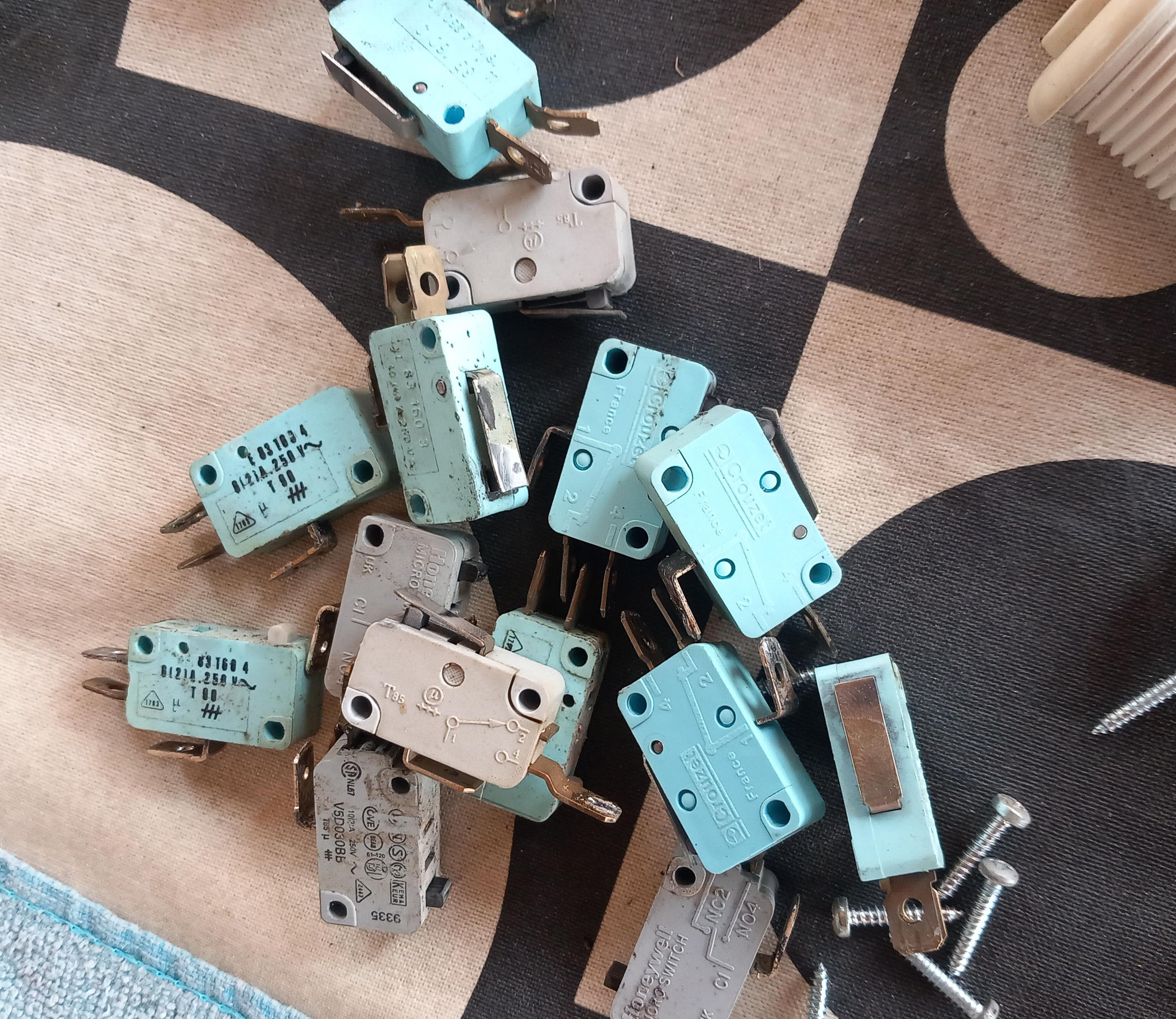

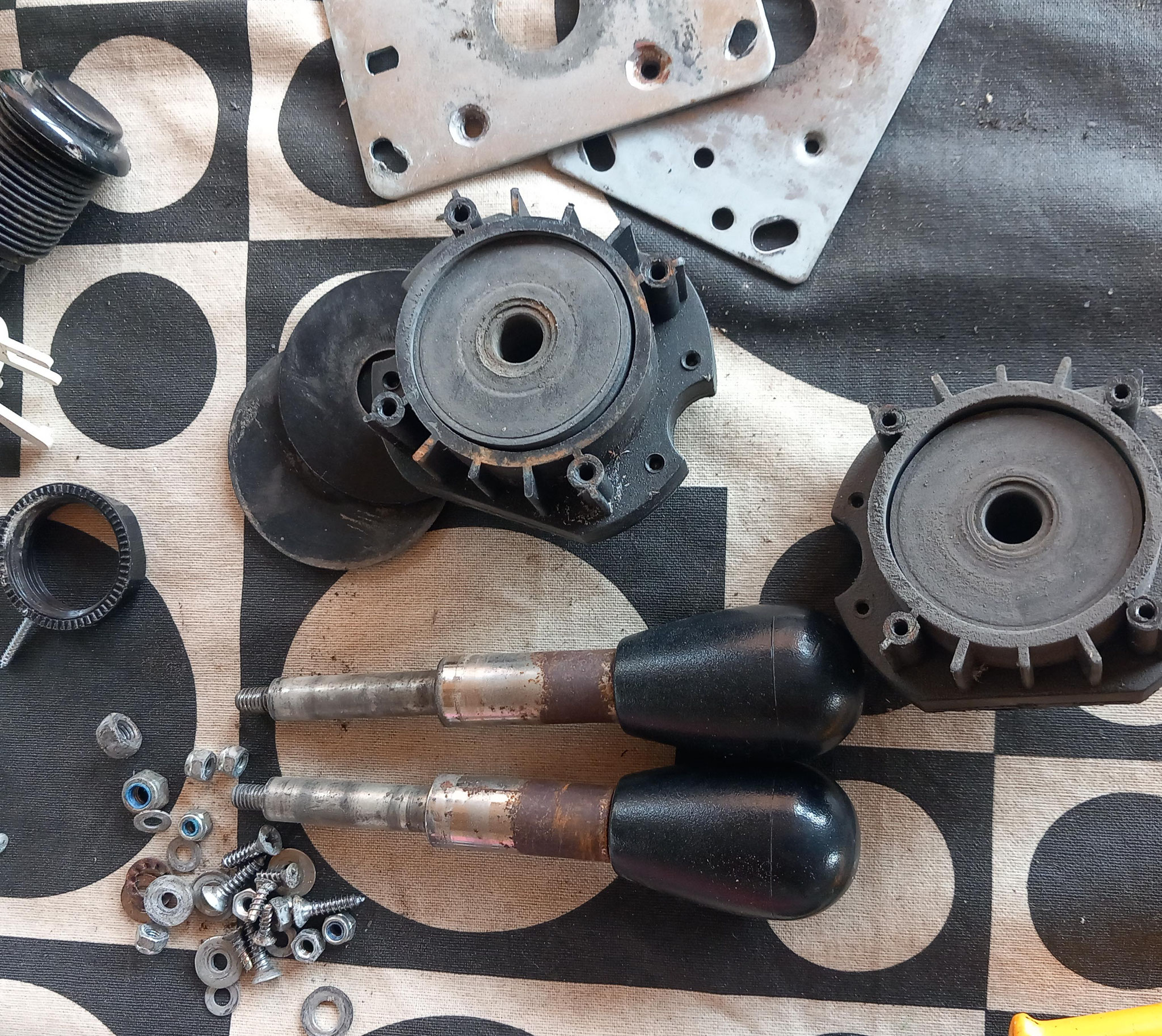

Vaig pintar els estics perquè tota la botoneria d’aquesta màquina estava molt maltractada. De botons només en vaig aprofitar un parell i els estics. Per netejar els micro polsadors, us aconsello banyar-los en algun líquid en base d’alcohol i fer-los actuar mentre el líquid els banya. Un com nets, una bona bufada amb compressor i llestos.

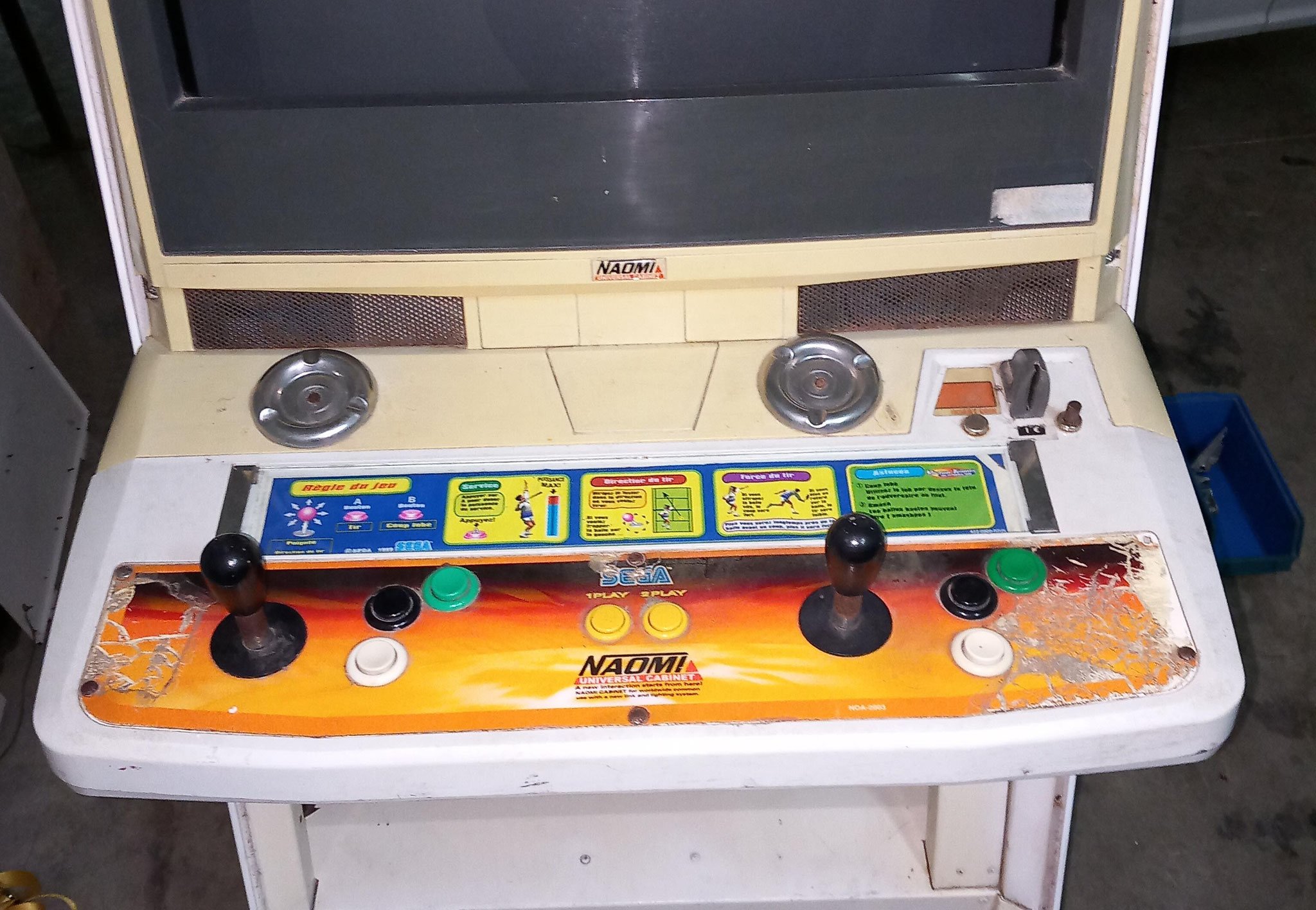

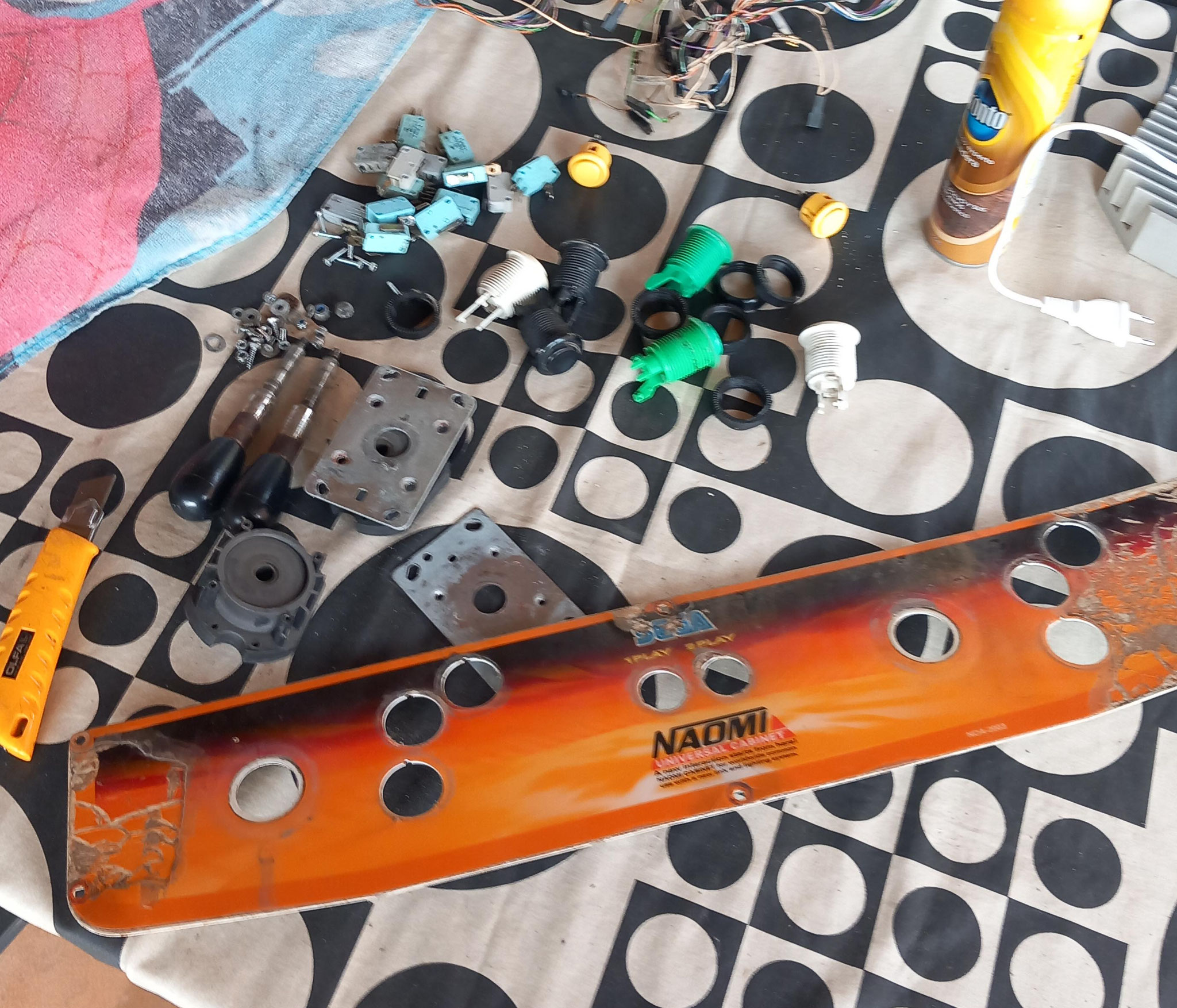

Detall de com estava la botoneria:

Arribats a aquest punt, passaré a explicar com vaig restaurar la zona de la botonera.

Abans, però, i perdoneu el desordre cronològic, us comento que a l’hora de pintar, tant podem fer servir pintura professional com esprais bons. No obstant això, òbviament, sempre serà millor pintura professional amb secant i vernís. També, per tancar el tema de la pintura, comentar que podeu pintar els altaveus originals de la màquina (en cas de ser bons) perquè en el moble NAOMI es veuen des de fora.

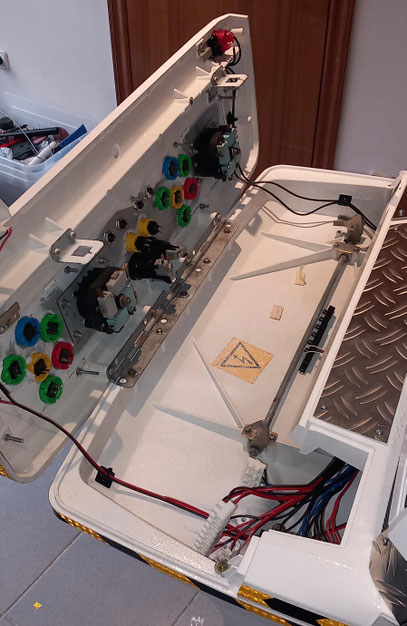

Tornant a enfilar el tema de la botoneria, comentar-vos que la NAOMI té un calaix molt pràctic a aquesta zona. O sigui, la zona de la botonera s’obra i es pot manipular amb molta comoditat. Allà dins i va l’I/O original de SEGA i tot el cablejat dels botons i estics.

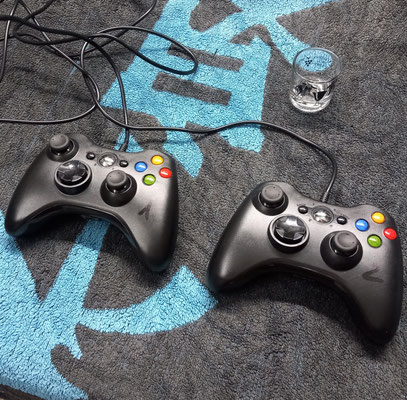

Com a interfície del PC, he utilitzat dos comandaments en format X-BOX 360 (amb connector USB). Aquests comandaments són molt pràctics i versàtils, ja que la majoria de jocs de PC els reconeixen i ja venen preconfigurats.

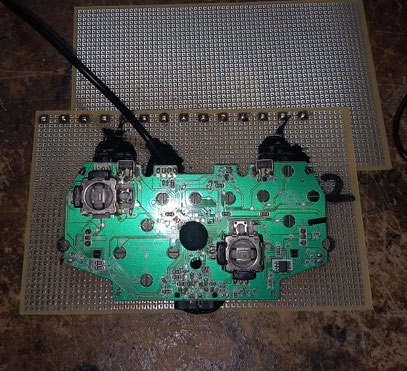

Amb aquests comandaments, els vaig treure les carcasses i els vaig enganxar en una plaqueta de soldar (amb silicona). Això no fa falta fer-ho així, però és molt pràctic a l’hora de soldar els cables.

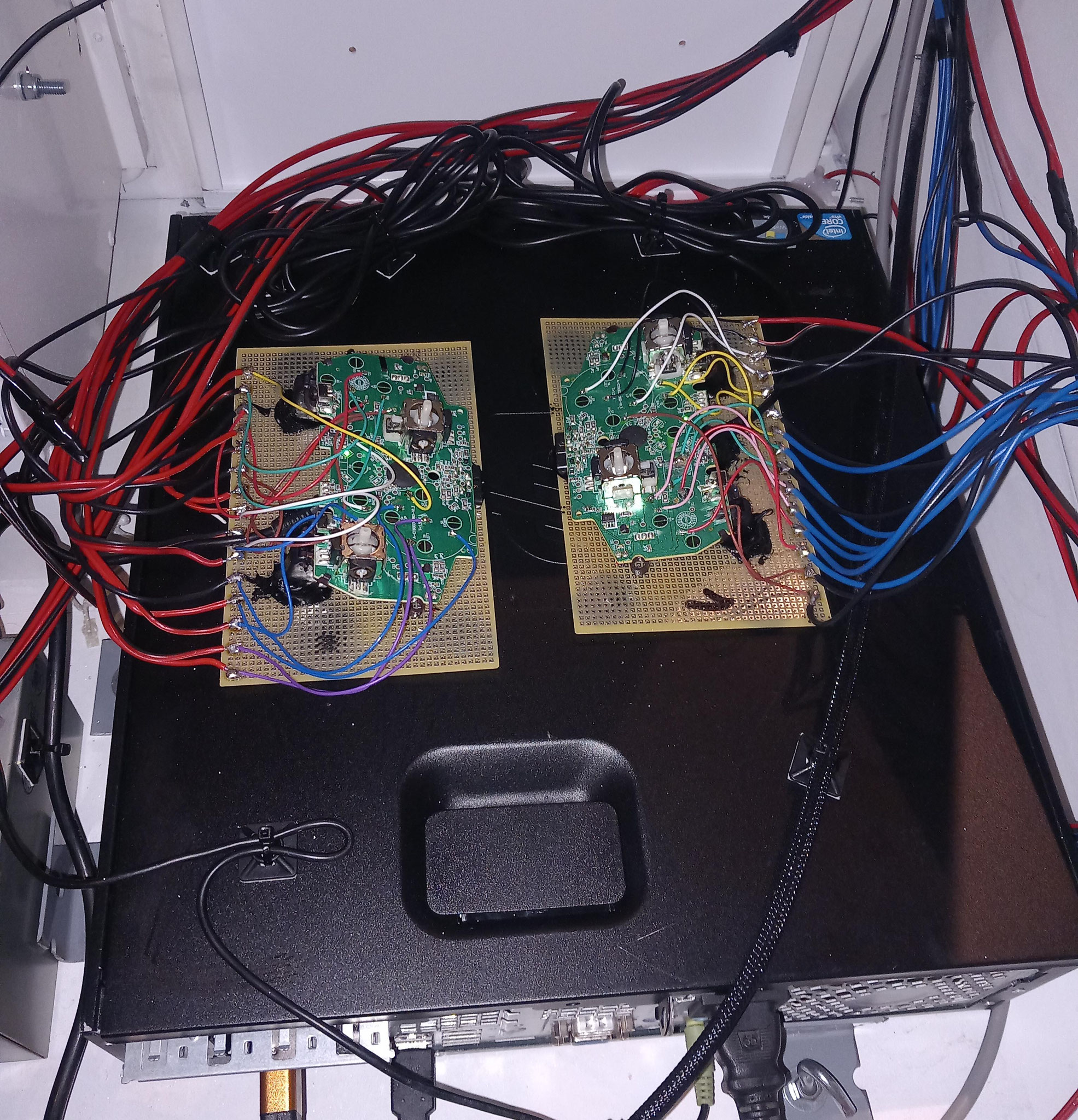

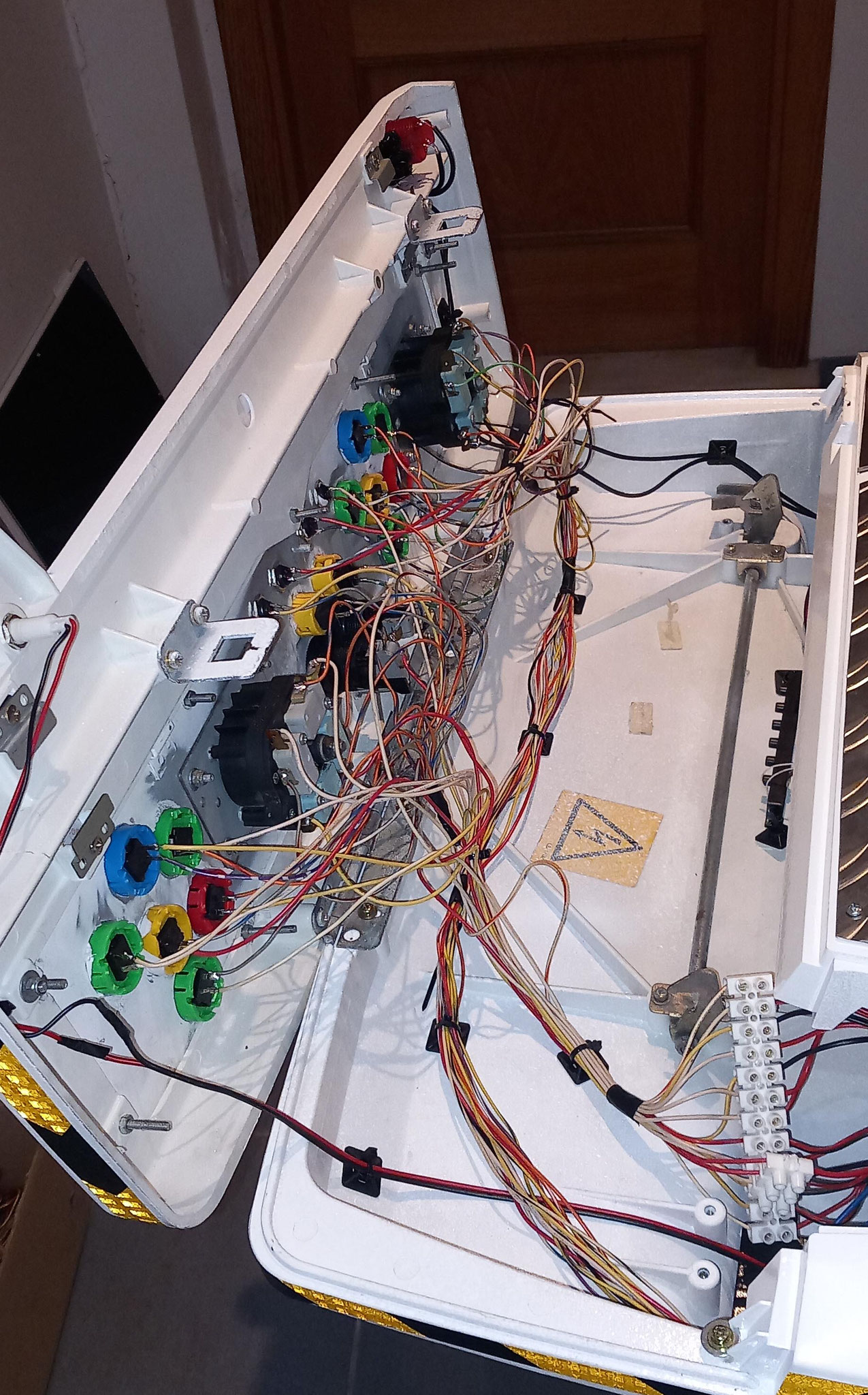

Un cop enganxats a la plaqueta, vaig soldar un cable a cada ordre i aquests cables els vaig fer arribar a la zona de la botonera de la màquina. Allà hi vaig posar unes regletes per poder connectar amb més facilitat als botons. Tan sols hem d'estar segurs de seguir el mateix ordre pels dos jugadors.

Referent als comandaments de joc, comentar-vos que aprofitant ordres dels comandaments de X-BOX 360 com poden ser els gatells R2-L2 o els polsadors R3-L3, vaig incloure en el panell quatre botons molt útils.

Aquests quatre botons, per mitjà del programa Xpadder, els vaig configurar com a fletxa direccional dreta, Enter, ESC i botó Windows del teclat virtual. D’aquesta manera podem seleccionar joc, entrar-hi, sortir-ne i solucionar alguna puntual penjada sense necessitat de tenir ni la rateta ni el teclat físic a les mans. Això ho podreu veure molt bé en el vídeo de funcionament que us adjunto al final del document, però és realment bàsic per una modificació així. També és cert que deixar un ratolí amagat a la zona del panel de comandament pot resultar molt útil.

Tot seguit, també comentar-vos tres petits detalls importants de la zona de la botonera. Com he comentat, aquest calaix és força pràctic perquè no costa gens d’obrir, per tant, és ideal per posar-hi els botons de comandament de la TV. Això no cal que us expliqui com fer-ho perquè cada TV és diferent, no obstant això, quasi totes les TV tenen, un cop desmuntades, una petita placa electrònica amb els botons d’engegar, pujar i baixar volum, menú... L'única cosa que hem de fer és allargar els cables perquè ens arribin al calaix. És possible que no ho utilitzem mai, però és important tenir-los a mà. També, fent un petit offtopic, comentar-vos que al mateix fer això, també podem allargar els cables del receptor RF del comandament a distància i posar-lo en algun lloc amb visibilitat per si volem fer-lo servir per comandar la TV.

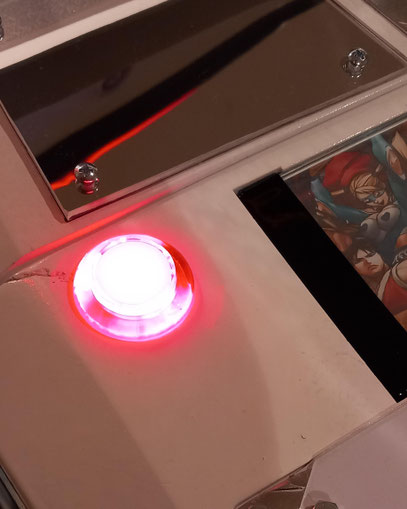

El segon detall a comentar és que la zona de la botonera és ideal per posar el polsador d’engegada del PC (i de la TV*). En el meu cas he utilitzat un botó amb llum. D’aquesta manera sabem en tot moment si l’ordinador està engegat o no. Per fer això, tan sols hem d’allargar els cables del botó POWER de l’ordinador, així com dos cables més de 12V de la font d’alimentació. Aquests dos cables de la font els connectarem al LED del botó.

* En el meu cas, la cosa es va complicar una miqueta més, ja que la TV que vaig utilitzar no s’engegava sola a l'endollar l’interruptor principal de la màquina. Es quedava en espera i només tenia dues opcions: engegar-la amb el comandament cada vegada o engegar-la mitjançant el botó de POWER que tinc al caixó de botoneria. L'opció del comandament era la més factible, però la veritat és que volia simplificar al màxim la quantitat de comandaments a tocar a l’hora d’engegar. Penseu que la sensació ARCADE pura és engegar i jugar. Un projecte així, amb PC, fet amb presses, representa un teclat i un ratolí per gestionar Windows i un comandament a distància per la TV… Això d’ARCADE no en té res…

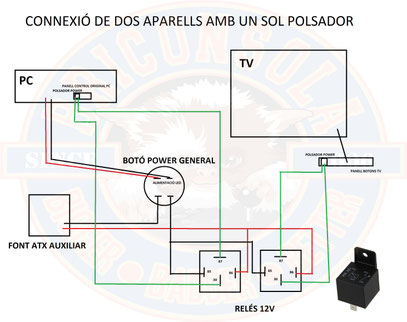

El que vaig fer jo (i us ho aconsello) va ser engegar els dos aparells amb un sol botó. No obstant això, un sol botó no pot engegar dos aparells completament diferents, per tant, vaig utilitzar dos relés de 12V per commutar els dos botons per separat: POWER PC i POWER TV. A continuació us deixo un esquema perquè pugueu entendre millor com fer-ho.

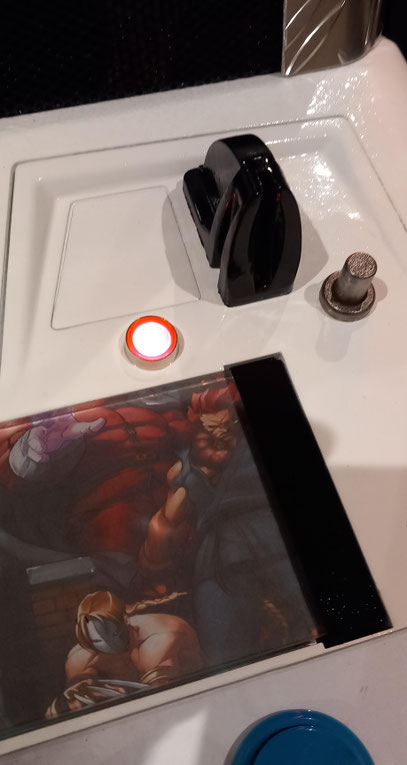

El tercer detall a comentar és que vaig aprofitar un forat existent per muntar-hi un LED d’accés a dades del disc dur. Això és més una curiositat que una necessitat, però em va fer gràcia. Per fer-ho, tan sols hem d’allargar els cables del LED del frontal del PC.

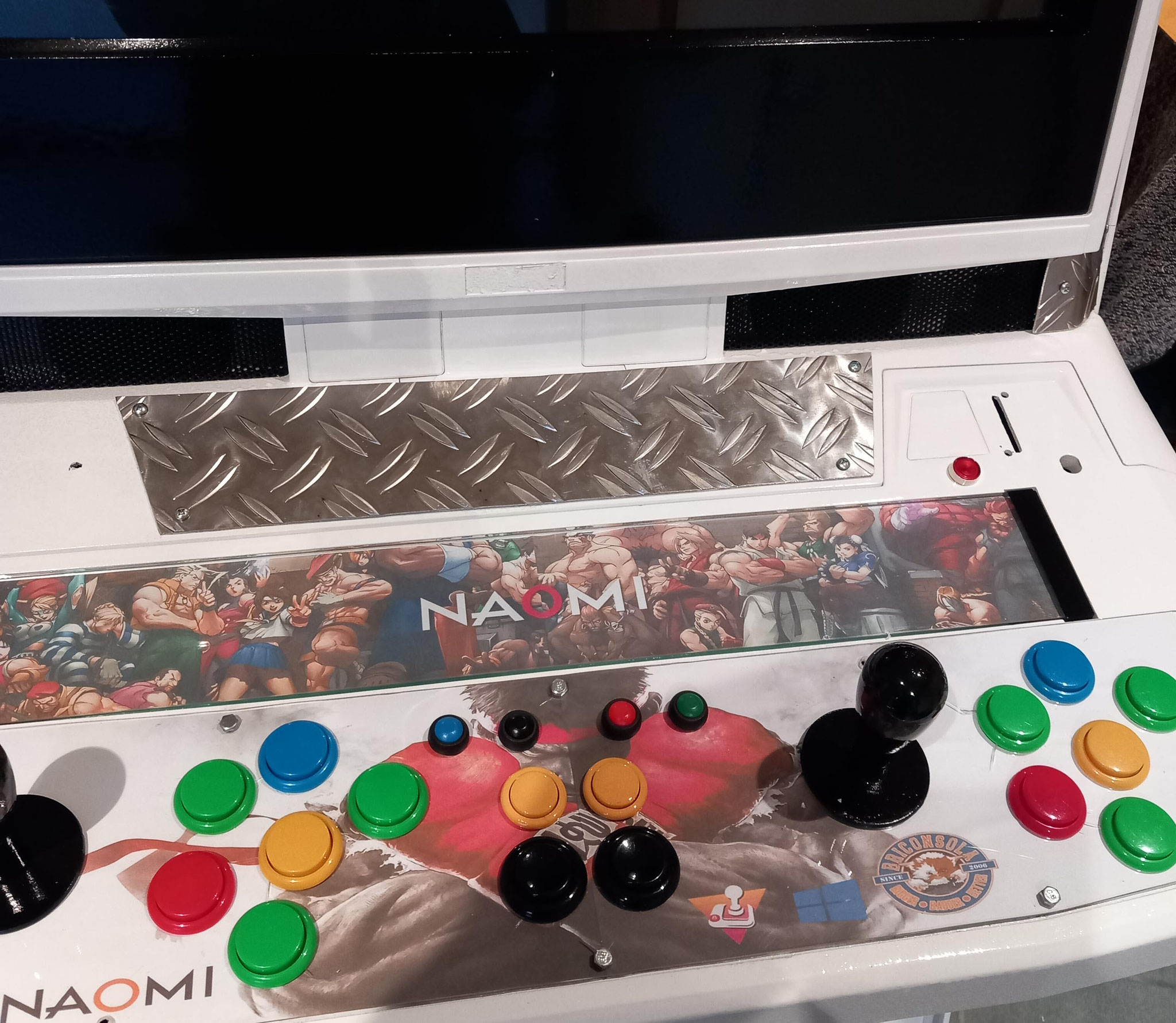

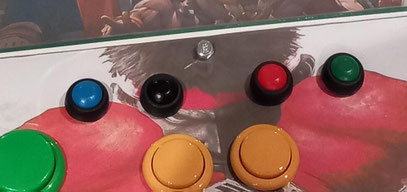

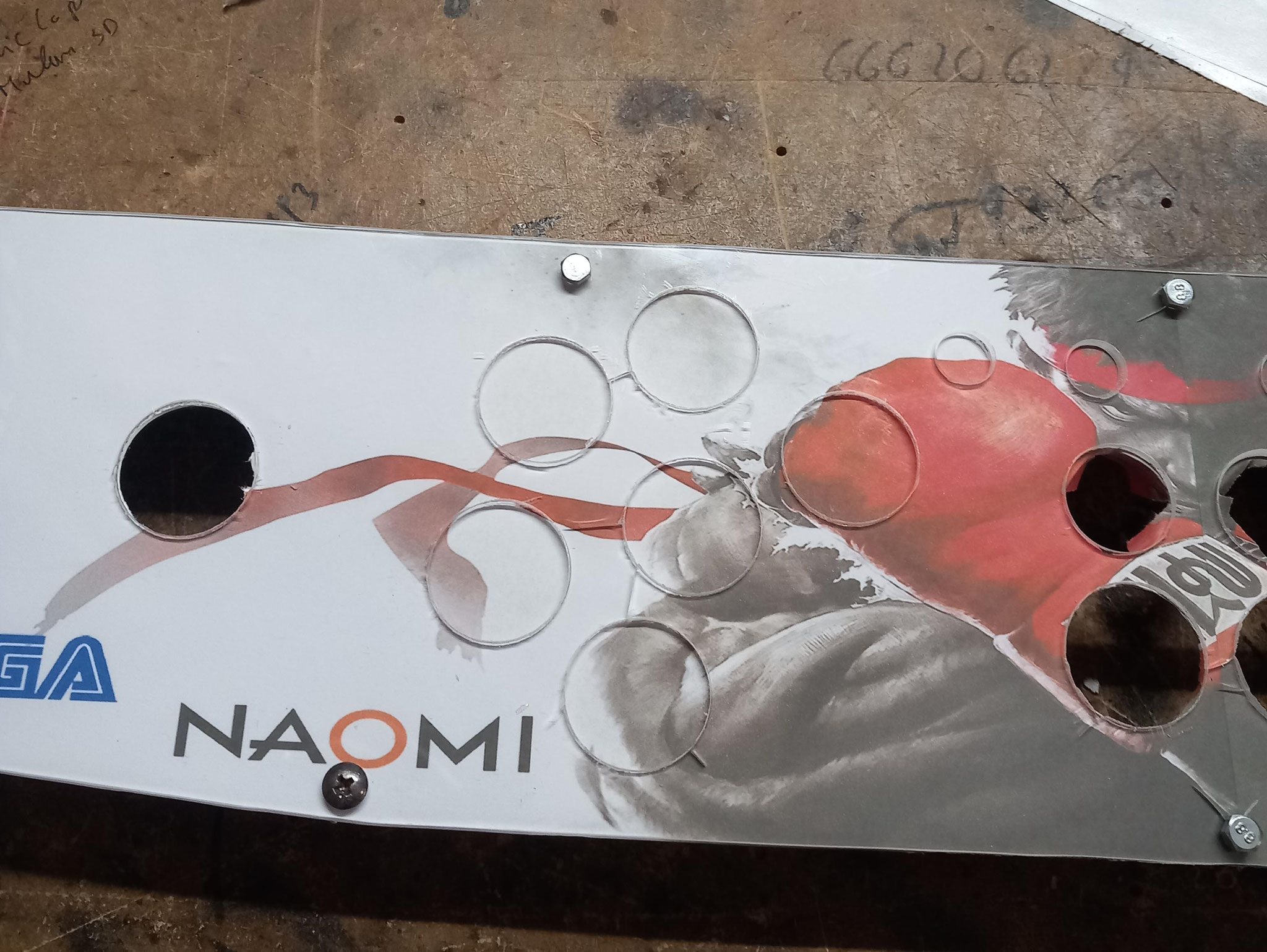

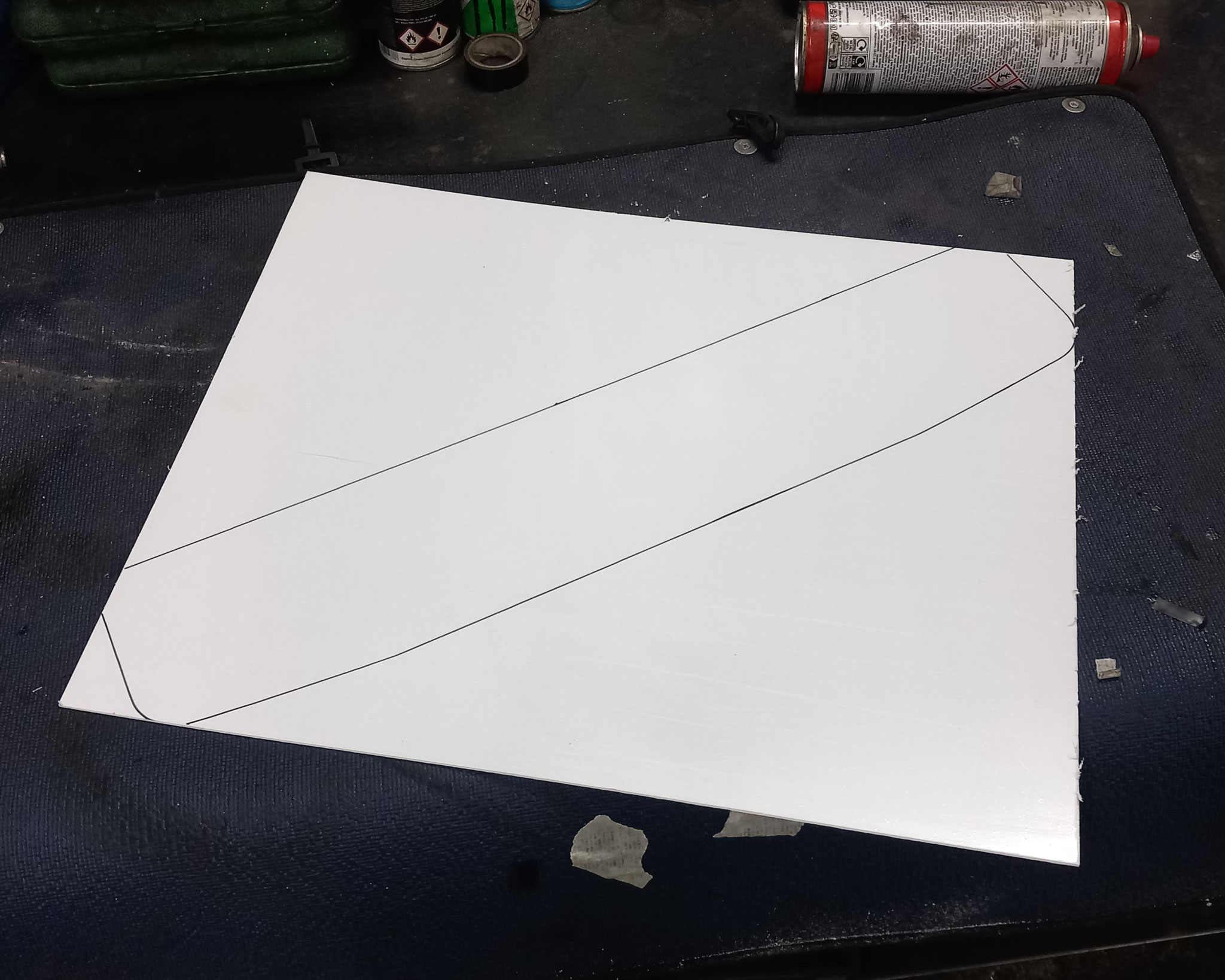

I ja per acabar amb la zona de la botonera, comentar-vos la part estètica. Aquí vaig tornar a utilitzar la premissa “low cost” i vaig fer servir tota classe de materials reciclats. Arts impreses amb impressora normal, retalls de metacrilat i un tros de xapa d’alumini per amagar els forats i cremades de la zona dels cendrers.

La NAOMI porta d’origen un monitor CRT de 29” en format 4:3. Com us he comentat abans, per mides, la TV que més s’assembla és una de 24”. Òbviament, actualment totes les TVs són en format 16:9 pel que ens encaixarà quasi perfecta pels laterals, però ens quedarà petita en vertical.

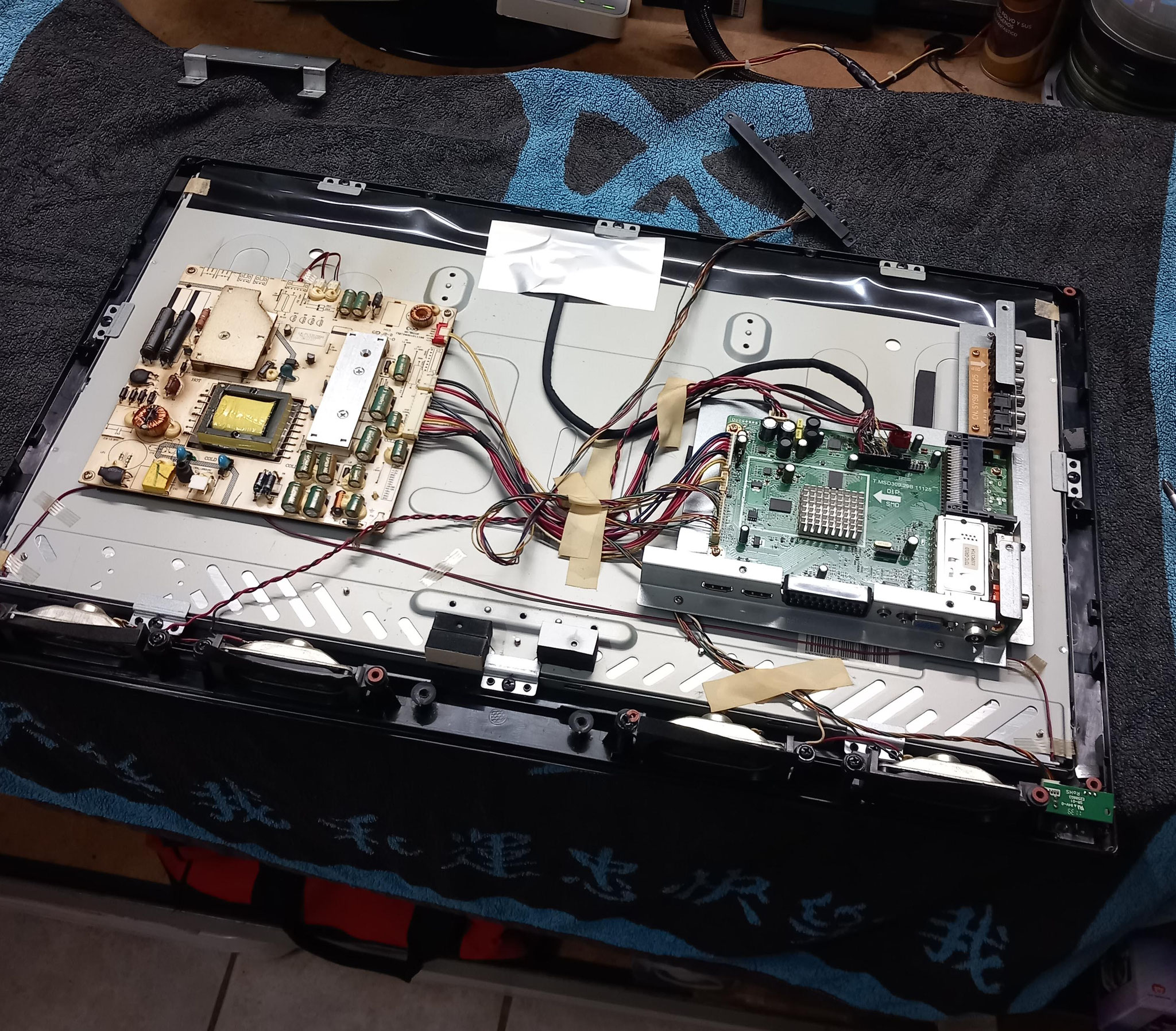

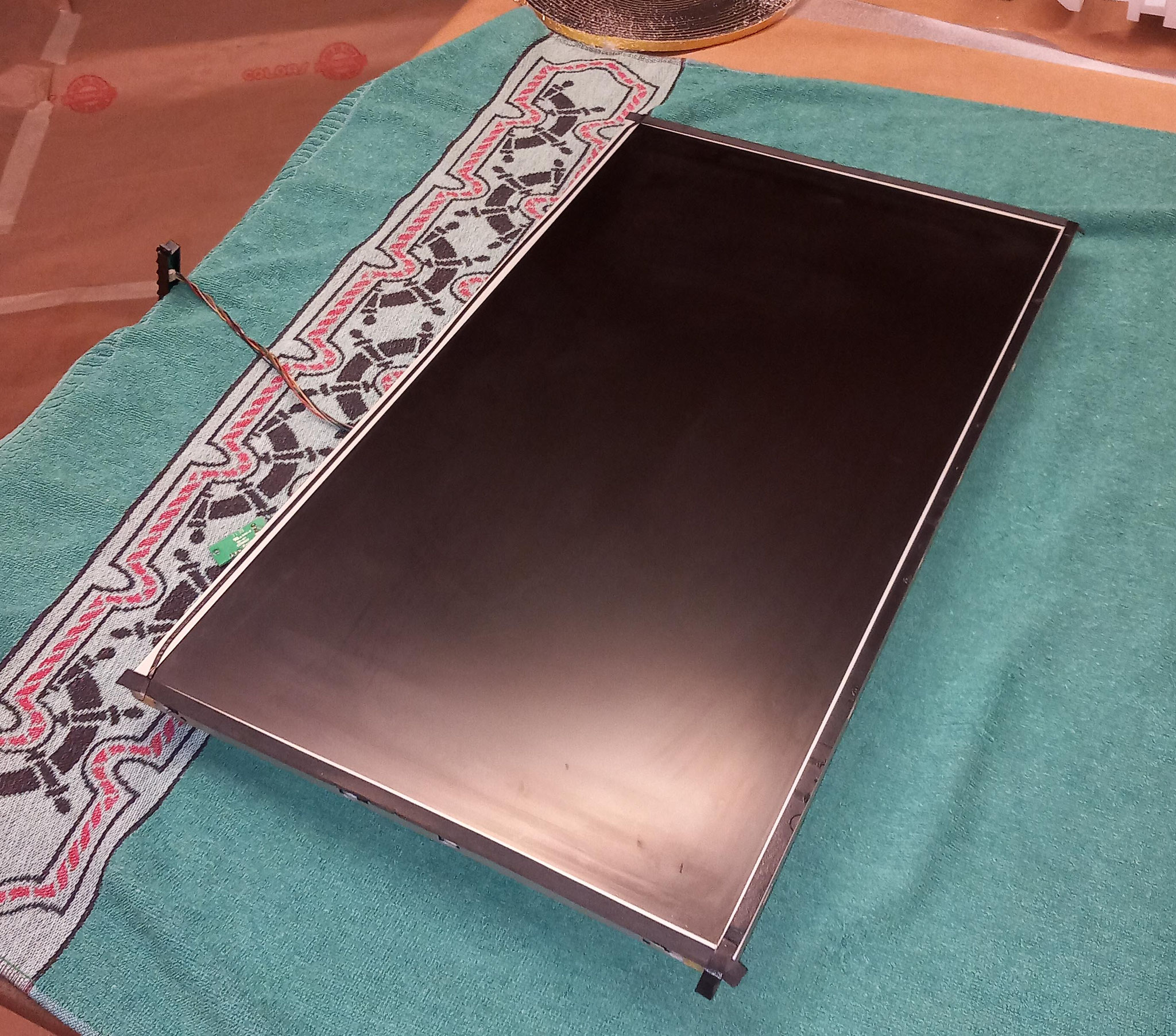

El primer que haurem de fer amb la TV és desmuntar-la i quedar-nos només amb la pantalla. Els altaveus els podem descartar, però hem de conservar totes les plaques auxiliars necessàries (RF, botons...).

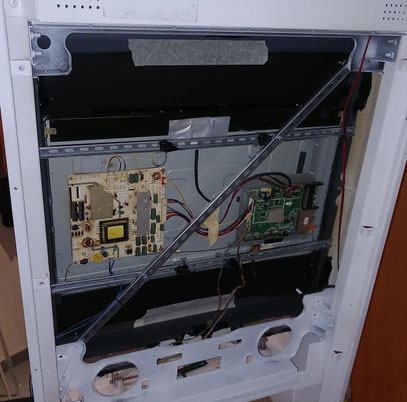

Com podeu veure a la tercera fotografia anterior, podem aprofitar el mateix marc de la màquina per fixar-hi un parell de barres metàl·liques que, a l’hora, haurem de collar a la TV. També podem fixar la TV a l’esquelet de la màquina, com va el monitor original, però com que el pes d’una TV LED de 24” és poc, us aconsello fer-ho així.

També, a tall de consell (quasi obligat) us diré que el millor per emplenar les parts verticals, és una làmina de plàstic negre i, a més, si volem acabar bé la feina, posarem un marc de metacrilat transparent a la part frontal perquè simuli el vidre del monitor i eviti el possible contacte directa amb la pantalla. En cas de seguir el meu consell, també dir-vos que com que la TV és plana i el marc del monitor un xic còncau, posarem una mica d’esponja, tot seguint el marc metàl·lic original de la pantalla per evitar que ens entri la pols.

I ja per acabar el tema de la TV, comentar-vos que és molt útil, en el cas d’una NAOMI una mica atrotinada, fixar tot el plàstic frontal a l’esquelet mitjançant les barres amb les quals subjectem la TV.

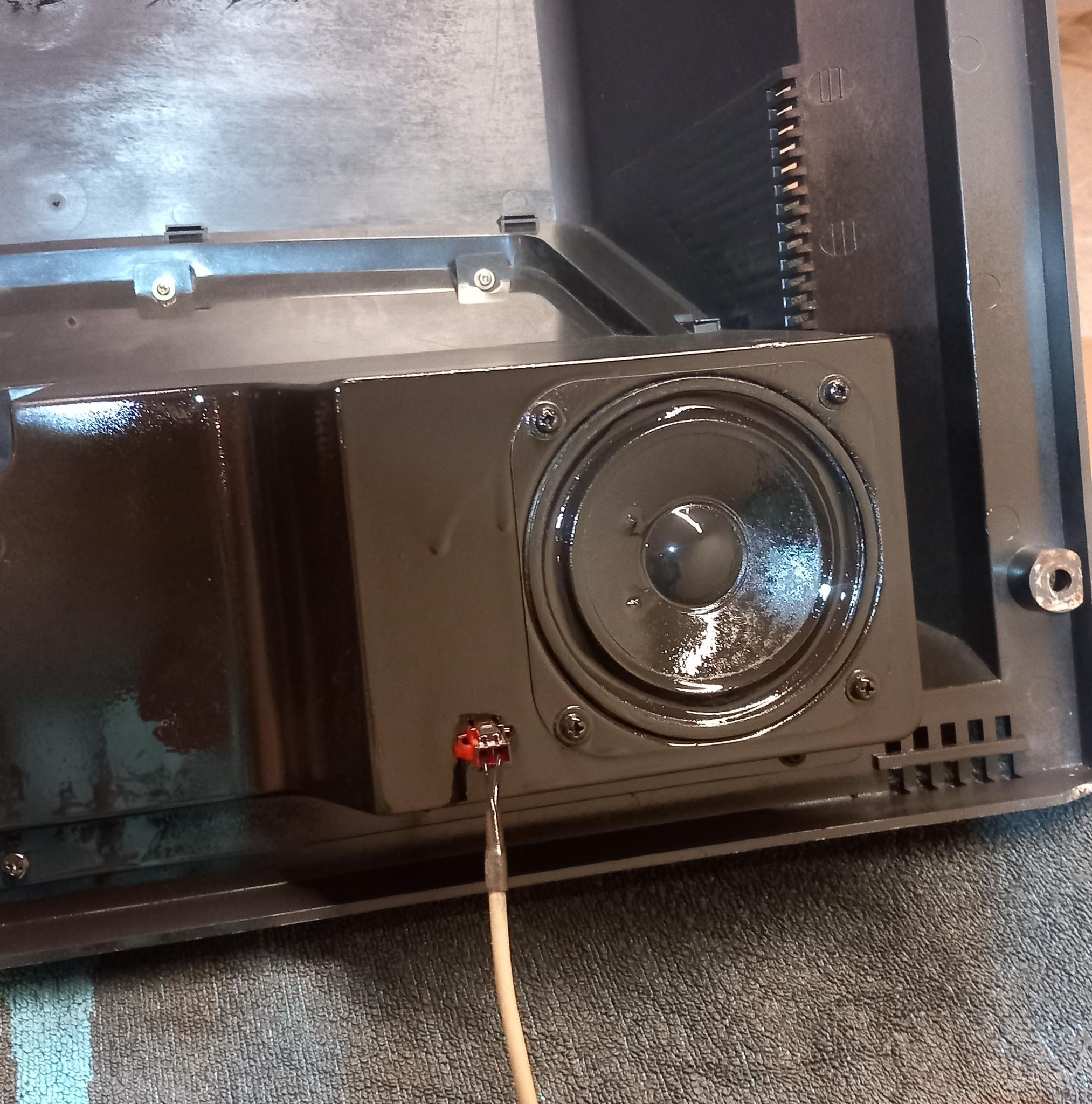

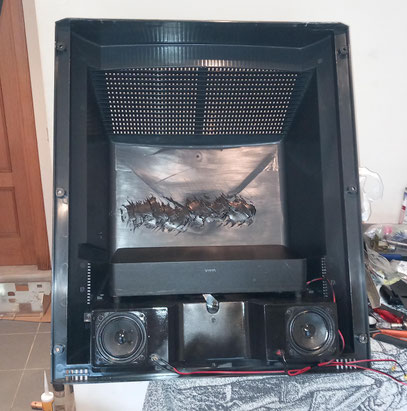

Pel que fa a l’àudio, l’ordinador està connectat amb la pantalla per HDMI, però he anul·lat els altaveus de la TV i aquesta TV no disposava de connector d’auriculars, per tant, l’àudio el trec del connector auxiliar del PC. De l’ordinador el passo als altaveus per mitjà d’un amplificador petit que he col·locat al panell de comandament al calaix de recaptació.

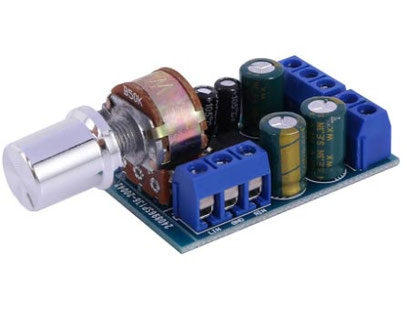

Com que tenim tot l’espai de darrere del monitor lliure, us aconsello ubicar allà algun subwoofer que pugueu reciclar d’algun Home Cinema o similar i millorar així els greus dels altaveus originals. L’amplificador no ha de ser res de l’altre món i ha de funcionar a 12V. D'aquesta manera el podrem connectar a la font ATX auxiliar.

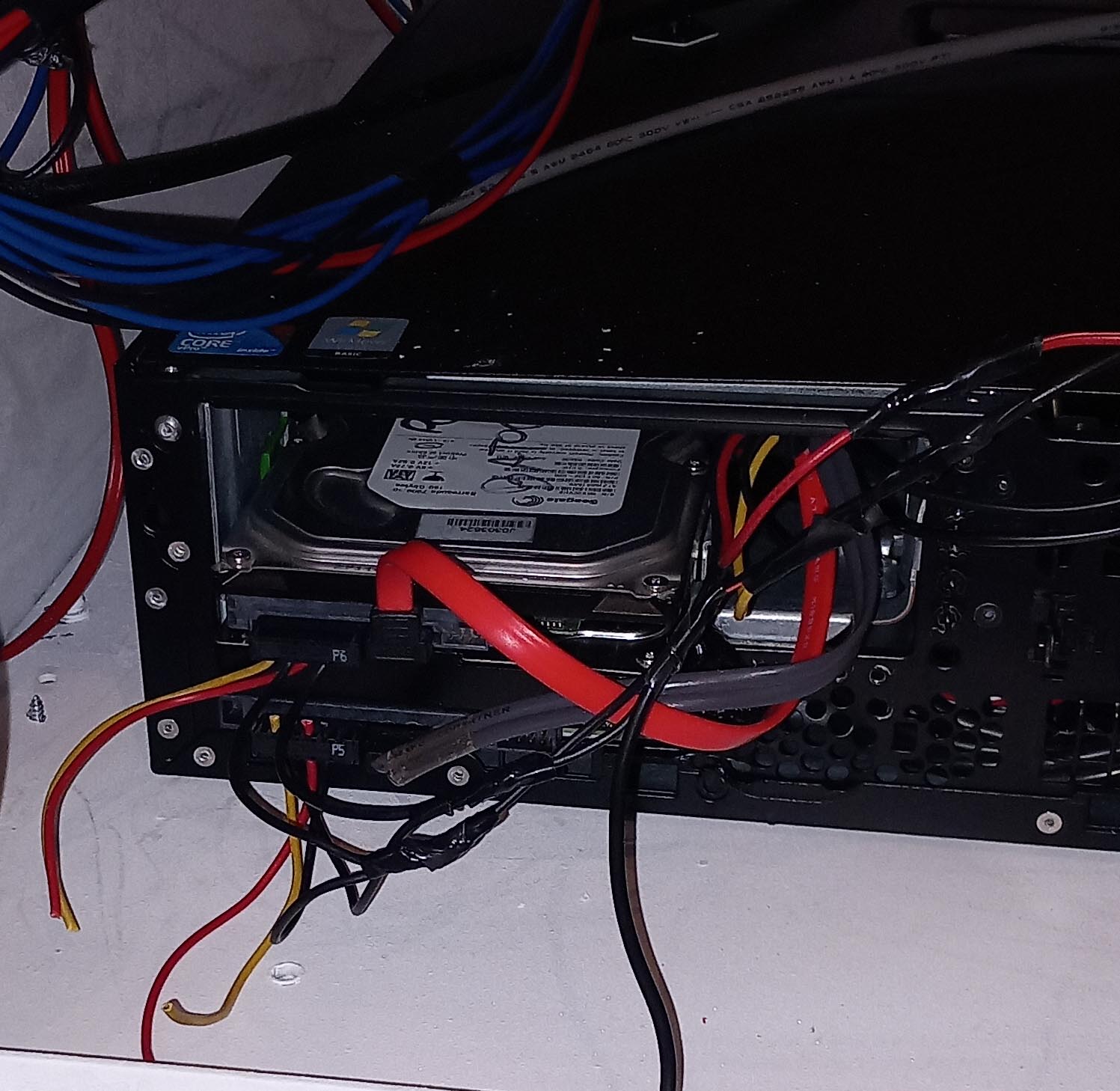

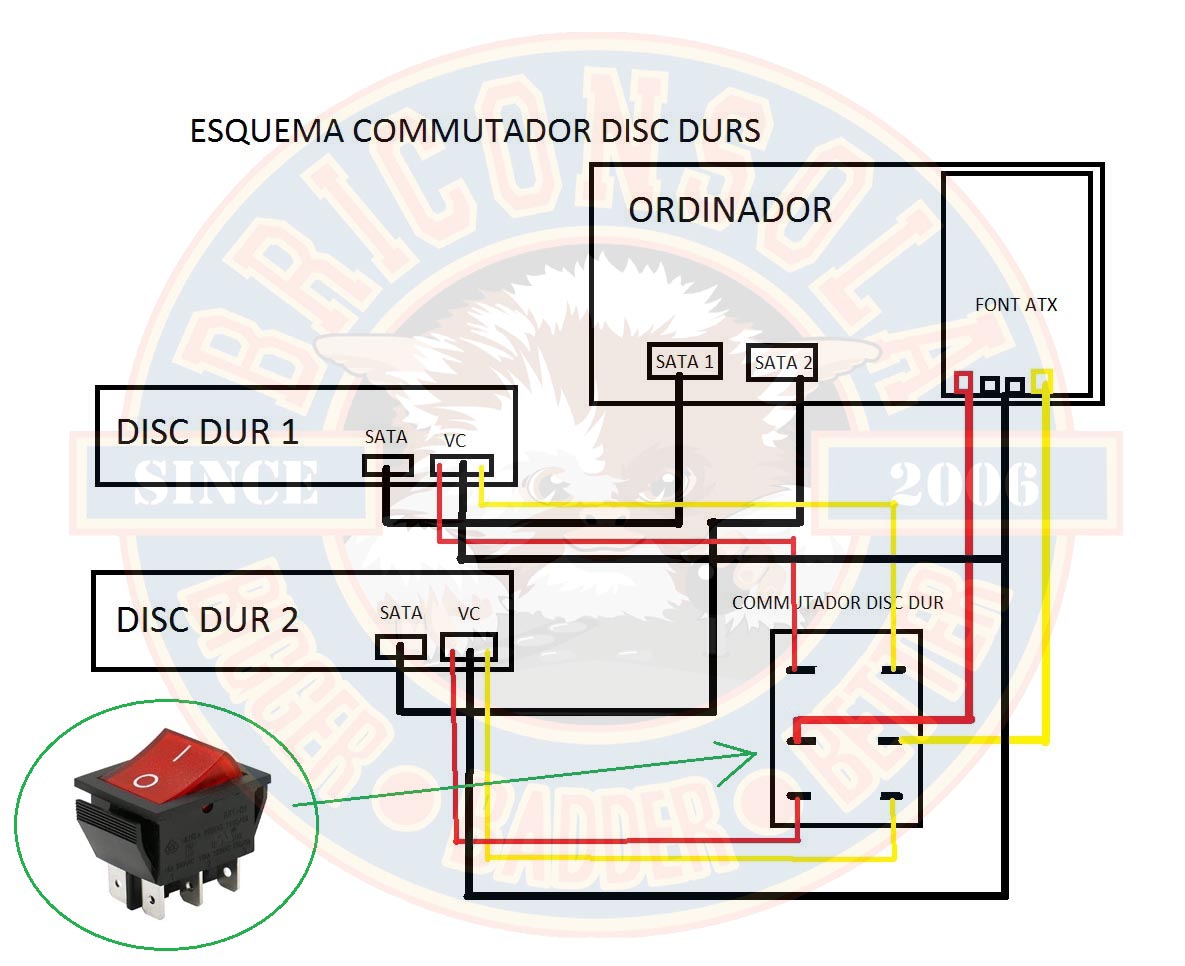

I ja per anar acabant, us diré que l’ordinador funciona amb dos discs durs seleccionables mitjançant un interruptor a la zona de comandament. Un dels discs té una versió de Batocera Linux amb jocs clàssics i l’altre té un Windows 7 amb un bon recull de jocs ARCADE més moderns. Com és lògic (i vital) el canvi de disc dur s’ha d’efectuar sempre amb l’ordinador ben apagat, per aquest motiu és molt important que el botó de POWER de l’ordinador tingui llum. Mai canviarem el disc dur si la llum està encesa!

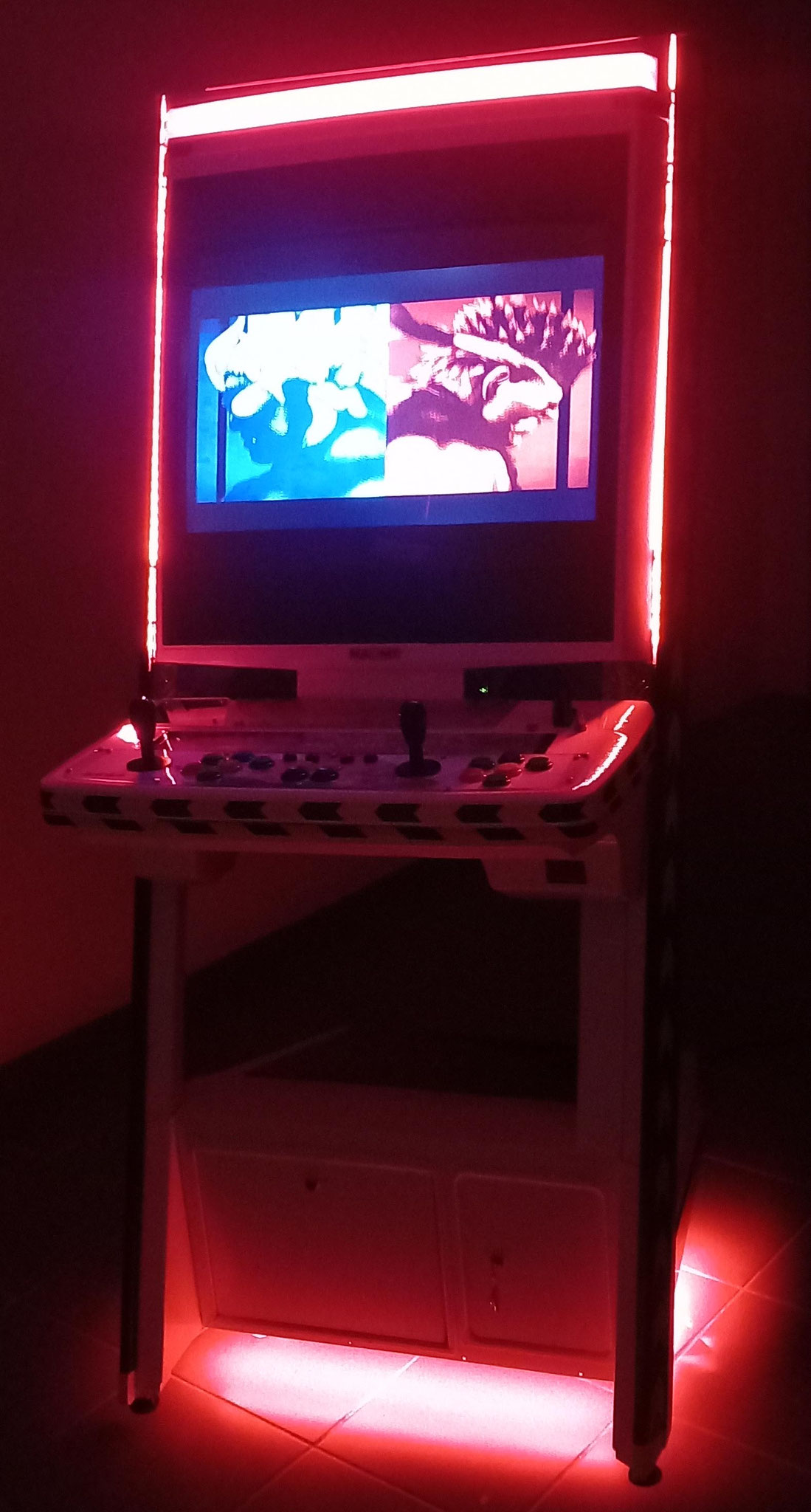

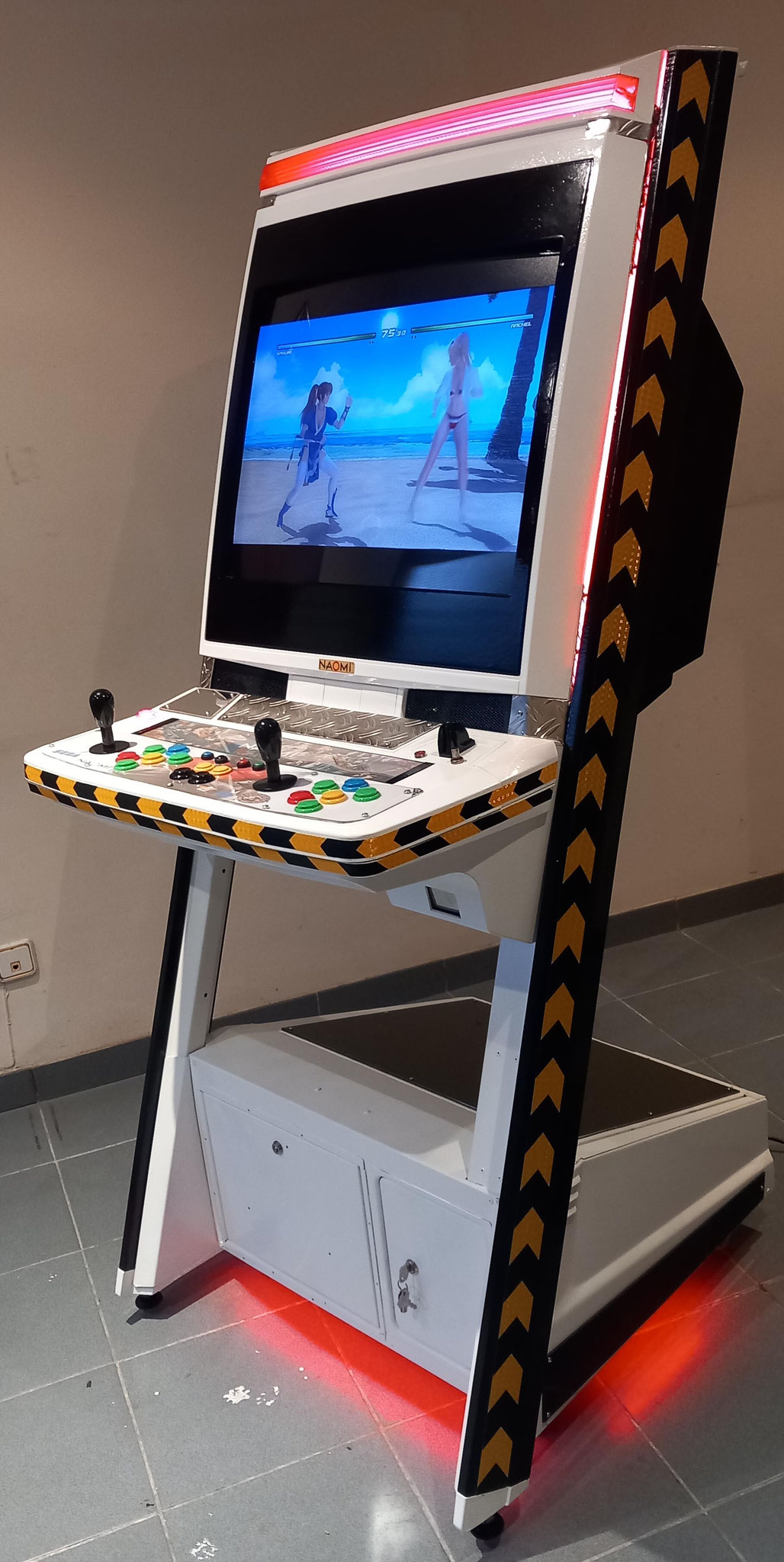

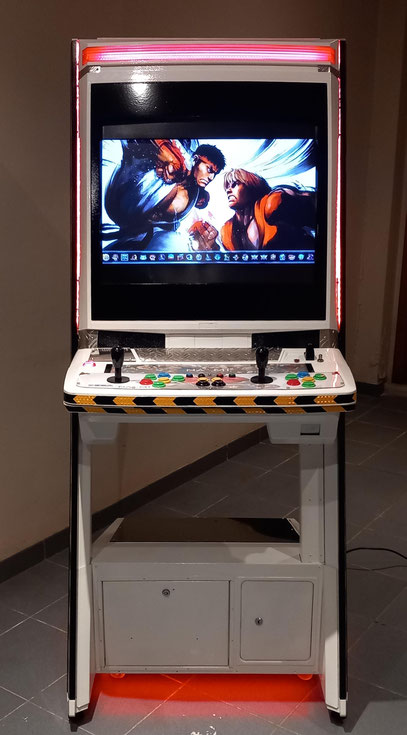

I ara sí, com a punt final a l’explicació, dir-vos que vaig posar LEDS vermells a la part inferior i al lateral de la màquina i com que feien massa llum (molestaven una miqueta en jugar a les fosques), vaig connectar-los a través d’un dimmer (reductor). Molt útil si volem posar llum ambient al voltant de la pantalla.

Com he comentat al principi del document, aquesta recreativa està en venda. El preu del conjunt (sense enviament) és de 1000 Euros. No obstant això, si realment us interessa no dubteu a contactar amb mi, ja que prioritzo un comprador al qual realment li interessi el projecte al preu anunciat.
