COMANDAMENTS I STICKS

TRADUCCIÓ DE MARTÍ SEGON



Poder jugar amb un «stick» de qualitat amb les nostres consoles de sobretaula és la utopia que tots els amants de l’Arcade hem estat buscant des de sempre. Tot i que és veritat que ja existeixen comandaments en format stick per a totes les consoles del mercat, molts d’aquest o deixen a desitjar o són molt cars.



Com que l’stick perfecte no existeix, des de Briconsola us presentem una alternativa per poder jugar a moltes consoles amb un únic comandament. Veureu que la rutina és mecànica, pel que la idea és aplicable a pràcticament qualsevol comandament del mercat.



Perquè això sigui possible necessitem un estic en format NEO GEO i modificar els comandaments originals de les consoles perquè bàsicament facin la funció d’interfície.



Començarem explicant en què consisteix un comandament en format NEO GEO:

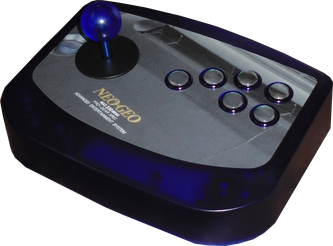

Els «old style» són els primers comandaments oficials de la consola NEO GEO AES i, fins a dia d’avui, són els millors estics que podem trobar en una consola de sobretaula. Aquests tenen la peculiaritat d’estar construïts amb micro polsadors de qualitat, pel que el seu tacte és sublim. A més a més, el fet de funcionar per comandaments per negatiu* els fan ideals per a la nostra finalitat.



* Per entendre el que són els comandaments per negatiu us remetem al nostre reportatge específic.



Un cop entès el que són els comandaments per negatiu, us exposem les dues idees bàsiques de la modificació:



1- Crear un STICK en format NEO GEO i comandaments per negatiu (cablejats a la manera antiga, sense cap mena d’electrònica).



2- Modificar els comandaments originals de les diverses consoles perquè, a través d’un connector DB15, puguem endollar-los aquest STICK únic i enviar-hi els comandaments des d’allà.



CREAR UN STICK EN FORMAT NEO GEO



Per format NEO GEO, entendrem un estic que està construït amb micro polsadors de qualitat, amb un connector femella DB15 i que segueixi la següent correlació de pins (pinout):





El més senzill seria comprar un «old style», però els que vulguin una cosa més senzilla i personalitzada poden adaptar un estic de qualsevol consola, o crear-ne un des de zero.



El que és indispensable és que no tingui electrònica (cables directament soldats als micros) i que disposi de, com a mínim, quatre botons d’acció + quatre direccionals + 2 de control.



NOTA: lògicament, si creem nosaltres mateixos l’stick, podem afegir botons d’acció fins arribar a completar el DB15, però de tota manera haurem de seguir el pinout NEO GEO. Si us hi fixeu bé, seguint el pinout NEO GEO, ens sobraran els següents pins: 2, 8, 9 i 10.

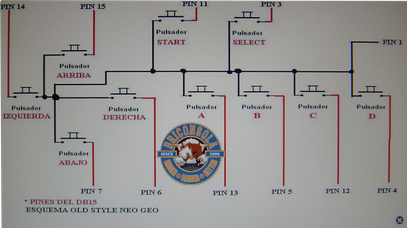

ESQUEMA STICK EN FORMAT NEO GEO





AFEGIR UN DB15 EN FORMAT NEO GEO ALS COMANDAMENTS ORIGINALS



Heu de tenir present que des dels temps de la NES, els comandaments originals porten un xip decodificador de senyals (és a dir, ja no funcionen per comandaments de negatiu). Això fa impossible el poder fer servir un mateix estic per a diverses consoles.



Ja que això és així, la idea de Briconsola és utilitzar l’stick per donar les ordres (pulsacions) abans que passin pel xip decodificador.

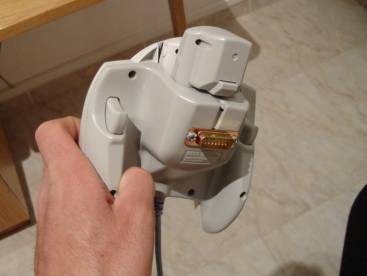

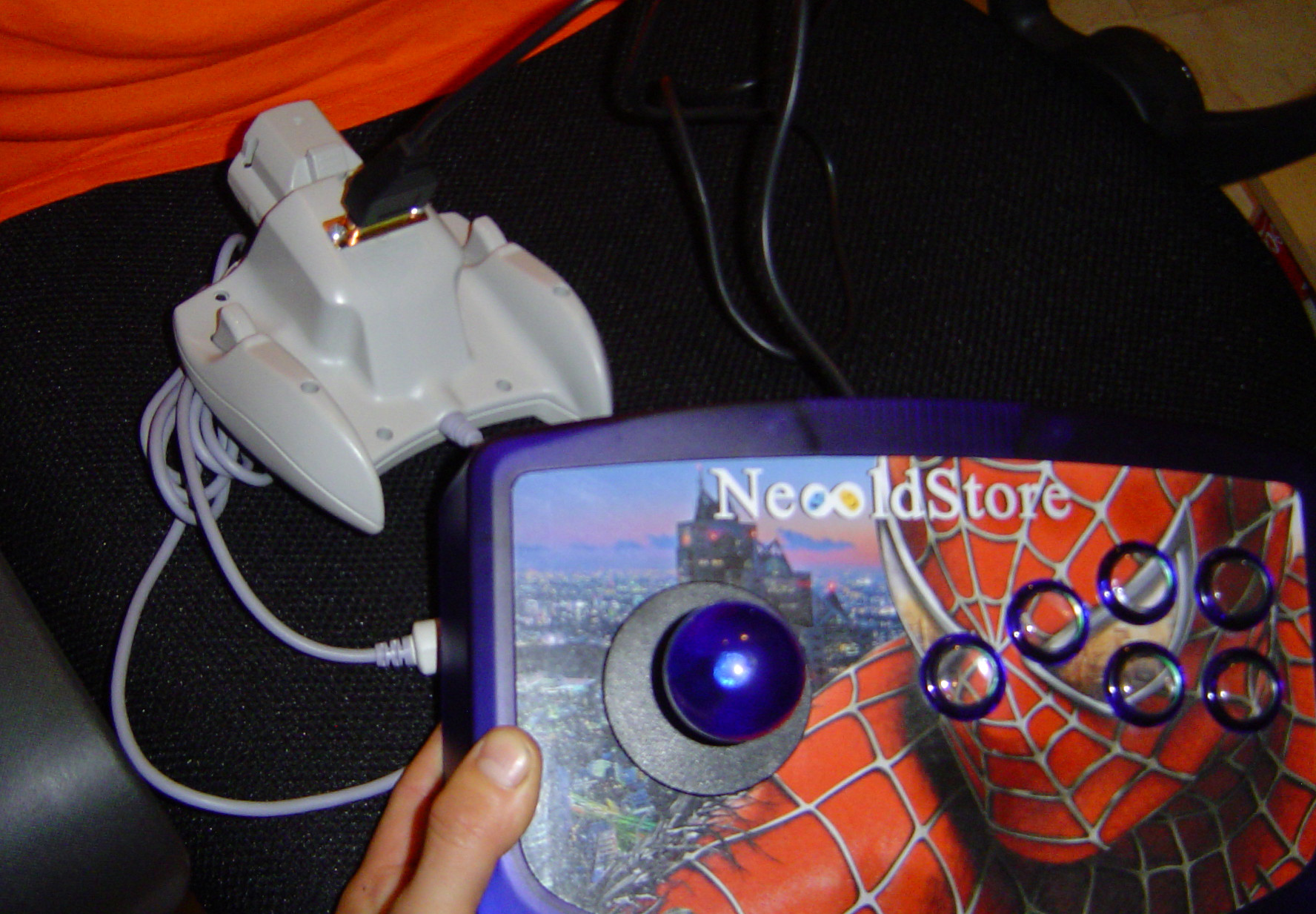

Exemple en base a un comandament de Dreamcast

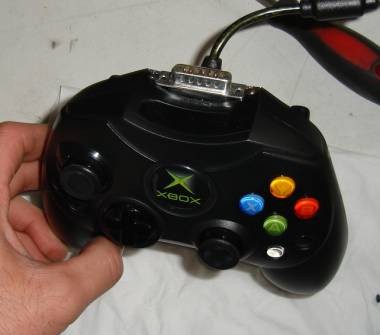

COMANDAMENT X-BOX

La idea bàsica, com en tots els casos, és afegir un connector femella DB15 al comandament original, per poder-hi així endollar el que tinguem en format NEO GEO. Una bona ubicació als comandaments de l’X-Box és a la segona presa de Memory Card, ja que ben bé mai no els farem servir.





Comentar també que heu de fer les connexions amb el cable més fi que pugueu trobar; hi ha un tipus de cable que és purament fil amb aïllant, i s’usava molt per muntar modxips de PS2.

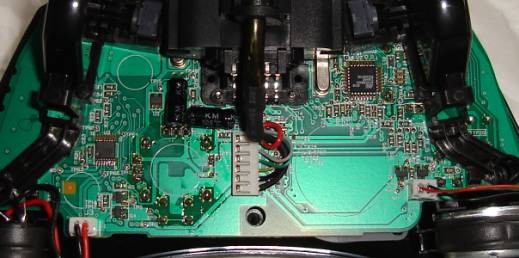

PUNTS A LA PLACA DEL COMANDAMENT



1- Primer model de comandament:





PRIMERA FOTO



- Blau clar - Funció “D” stick Neo Geo
- Vermell - Funció “B” stick Neo Geo
- Rosa Funció - “A” stick Neo Geo
- Groc Funció - “C” stick Neo Geo
- Gris - (Botó “L3”) Funció “PAUSE” stick Neo Geo


- Els punts marcats en verd i taronja no s'utilitzen.



SEGONA FOTO





- Blau - Esquerra
- Vermell - Amunt
- Verd - Dreta
- Groc - Avall
- Negre - Negatiu


2- Segon model de comandament:





PRIMERA FOTO



- Blau - clar Funció “D” stick Neo Geo.
- Vermell - Funció “B” stick Neo Geo.
- Rosa - Funció “A” stick Neo Geo.
- Groc - Funció “C” stick Neo Geo.
- Gris - Funció “PAUSE” stick Neo Geo.

SEGONA FOTO

- Blau - Esquerra
- Vermell - Amunt
- Verd - Dreta
- Groc - Avall
- Negre - Negatiu




NOTA: els punts marcats en blau cel i taronja es puntegen junts - «start i credits» (per emulador KAWA).



Comandament Super Nintendo



En un comandament de Super Nintendo, el millor és soldar els cables en els xips decodificadors.





NOTA: si el nostre stick consta de sis botons, podem adjuntar les ordres dels dos gallets, però si no els obviarem, ja que la veritat és que en la majoria dels jocs o bé es poden configurar els botons, o simplement no s’utilitzen.

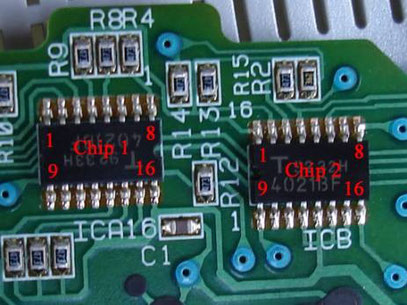

XIP 1

1 Negatiu
2 Dreta
3 Esquerra
4 Avall
5 Amunt
8 Botó “B”
13 Start
14 Select
15 Botó “I”

XIP 2



2 Botó “X”
3 Gallet esquerra (no utilitzat)
4 Gallet dret (no utilitzat)
9 Botó “A”



MEGADRIVE

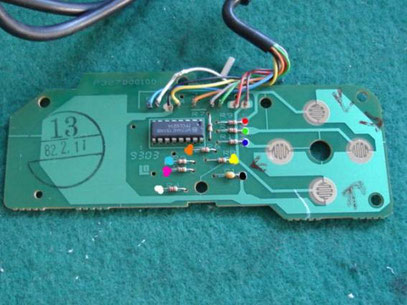

Comandament original de tres botons:





- Vermell - Avall
- Verd - Dreta
- Blau - Esquerra
- Groc - Amunt
- Negre - Negatiu
- Taronja - Start
- Blau clar - Botó A
- Morat - Botó B
- Blanc - Botó C



DREAMCAST

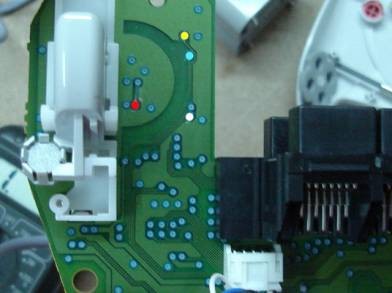

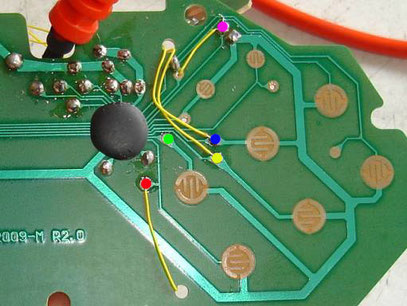

Part esquerre de la placa de comandament:





- Vermell - Botó A

- Groc - Botó Y

- Blau - Botó X

- Blanc - Botó B



Part central de la placa de comandament:





- Vermell - Start



Part dreta de la placa de comandament:





- Vermell - Dreta

- Groc - Avall

- Blau - Amunt

- Lila - Esquerra



NOTA: el negatiu el podem agafar de qualsevol punt negatiu del comandament.

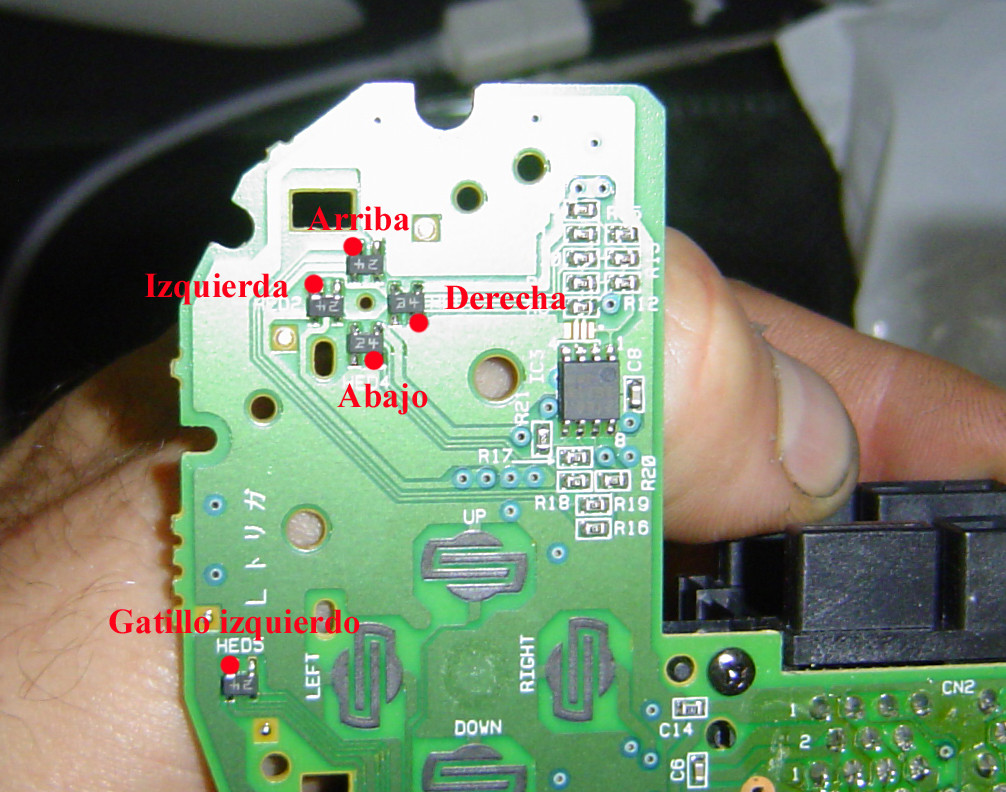

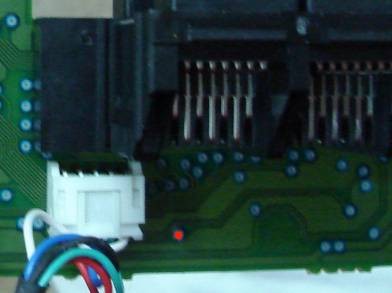

NOTA 2: per agafar els senyals dels punts analògics (per a jocs que només funcionin amb aquests comandaments), podem fer-ho dels punts marcats en vermell a les següents fotografies.

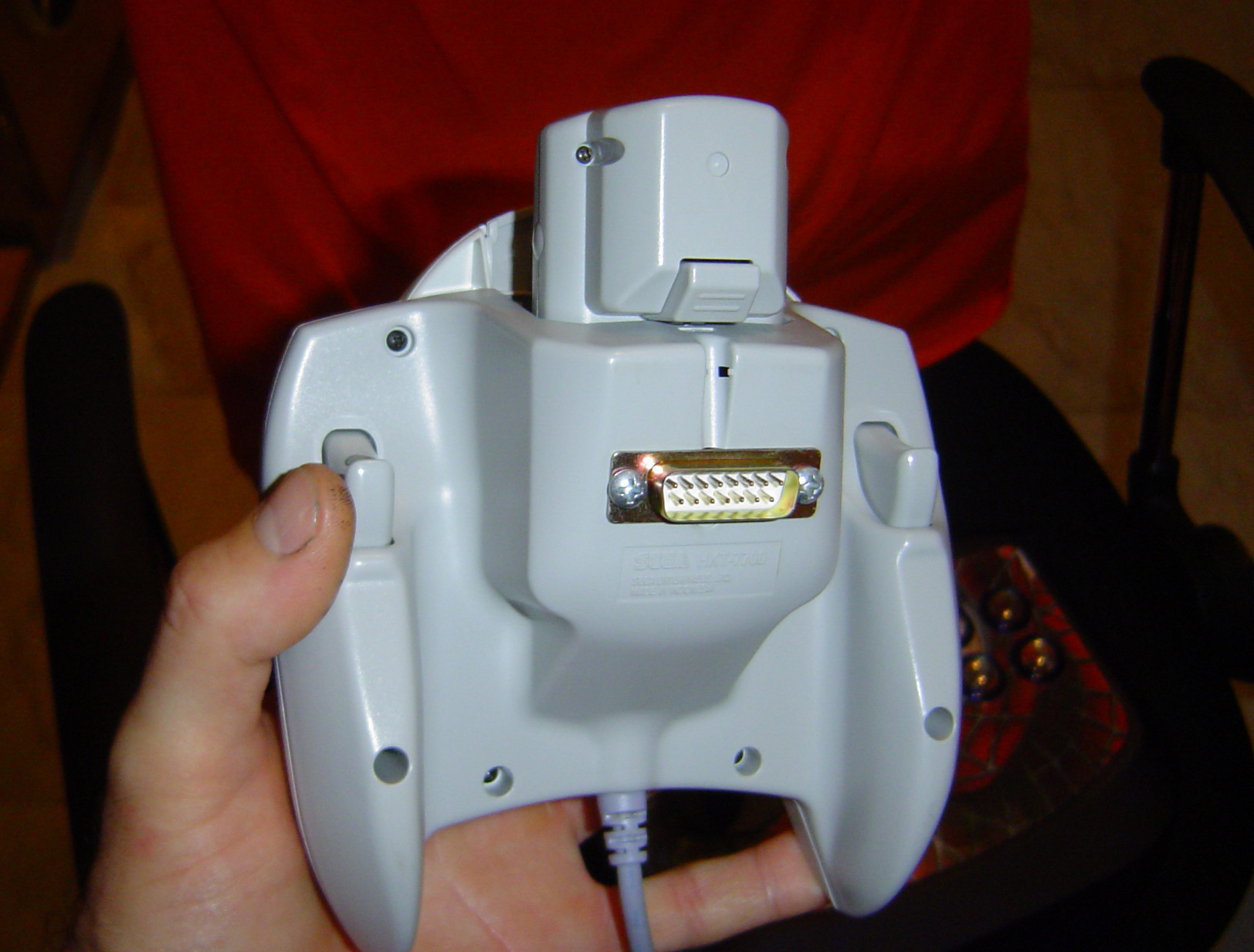

POSSIBLE UBICACIÓ DB15

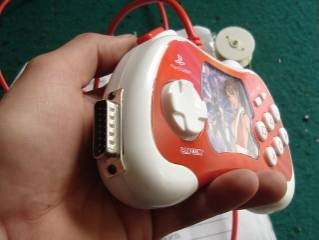

PLAYSTATION 2 (CAPCOM)



Aquest comandament (el del quinzè aniversari de l’Street Fighter), és ideal per connectar-hi un DB15, ja que internament és bastant més amè que un Dualshock.





- Vermell - Negatiu
- Verd - Select
- Blau - Amunt
- Taronja - Dreta
- Groc - Esquerra
- Rosa - Avall





- Verd - Botó A
- Blau - Botó B
- Vermell - Botó C
- Groc - Botó D
- Rosa - Start

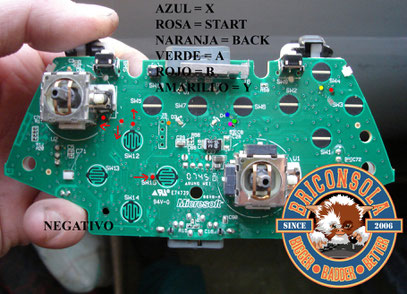

X-BOX 360



MÉS INFO



GRÀCIES!
