ESQUEMES RGB

Amb l’afany de millorar la informació de Briconsola, us adjuntem diversos esquemes RGB, així com informació sobre els principals decodificadors que existeixen.



Aquest material ha estat extret de la web personal de Tim Worthington.



NOTA: en alguns esquemes apareixen condensadors en els senyals RGB; bàsicament, aquests condensadors són necessaris a les Dreamcast, PS2, Game Cube, X-Box i Wii. A la resta de consoles, se’n pot prescindir.



ESQUEMAS RGB

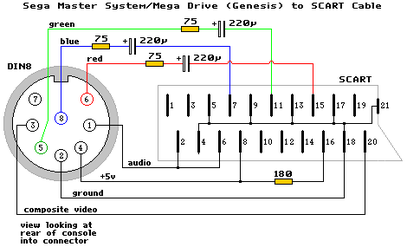

MASTER SYSTEM I MEGADRIVE

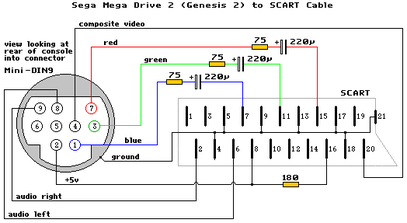

MEGADRIVE 2

SUPER NINTENDO

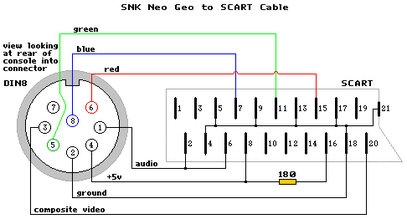

NEO GEO

ATARI JAGUAR

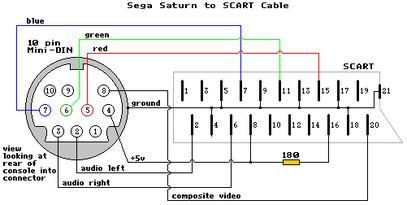

SEGA SATURN

PLAYSTATION I PLAYSTATION 2

DREAMCAST

GAME CUBE

X-BOX

WII

DECODIFICADORS RGB

CXA 1145
cxa1145-jap.pdf
Documento Adobe Acrobat 266.2 KB
CXA 1645
cxa1645.pdf
Documento Adobe Acrobat 259.8 KB
KA 2195
Ka2195d.pdf
Documento Adobe Acrobat 84.3 KB
MB 3514
MB3514.pdf
Documento Adobe Acrobat 227.8 KB

GRÀCIES!
