A continuación os muestro los resultados a una investigación realizada a merced de un monitor que admite señal en RGB con una peculiaridad: su sincronismo entra por separado con unos conectores en formato osciloscopio (BNC). Dicha señal es parecida a la que también usan muchos proyectores, por lo que esta información es útil para todos los que juguéis a consolas retro mediante proyector.

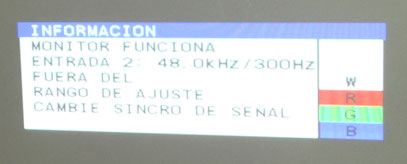

La verdad es que este tipo de RGB es una señal compleja y algo rara, pues yo mismo no he podido ver los resultados porque mi monitor no acepta la señal del sistema que le conecté, una NEO GEO MVS. Me reconoce la señal, pero no la muestra, por lo que, al final del reportaje, adjuntaré un formulario de disputa para que opinéis acerca de vuestras experiencias.

Como iba diciendo, esta señal es parecida a VGA, ya que, en cierto modo, se nutre de las mismas señales: R, G, B, Sincronismo Horizontal y Sincronismo Vertical. El MOD en cuestión es separar la señal compuesta de un AV (vídeo compuesto) en HS y VS para que nuestro aparato nos lo reconozca.

Como veréis, he optado para hacer una cajita adaptadora de SCART a RGB (BNC) y a VGA. Obviamente, la señal que entremos en el SCAT debe ser en RGB puro. Matizo esto, porque muchos euroconectores vienen en formato SCART (con dicho conector), pero dentro son meros AV (no están todos los cables). Por este motivo, SIEMPRE, debemos cerciorarnos de que el cable que estemos usando para la consola en cuestión sea RGB.

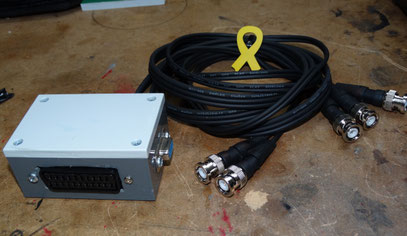

Cajita interface.

Para la creación de dicho interface necesitaremos:

- Caja multiusos para proyectos electrónicos.

- Chip LM1881N

- Resistencia de 680K

- 2 condensadores de 0,1 Microfaradios.

- 1 conector SCART hembra (el que va a las TVs).

- 1 conector hembra VGA (el de la placa de PC).

- 5 conectores en formato BNC para ir soldados.

- 2 conectores RCA para ir fijados en superficie.

- Cable de 6 hilos en total (yo recomiendo los de RCA, ya sea de 3 o de 2, pues estos van unidos lateralmente y viene de fábula para el proyecto).

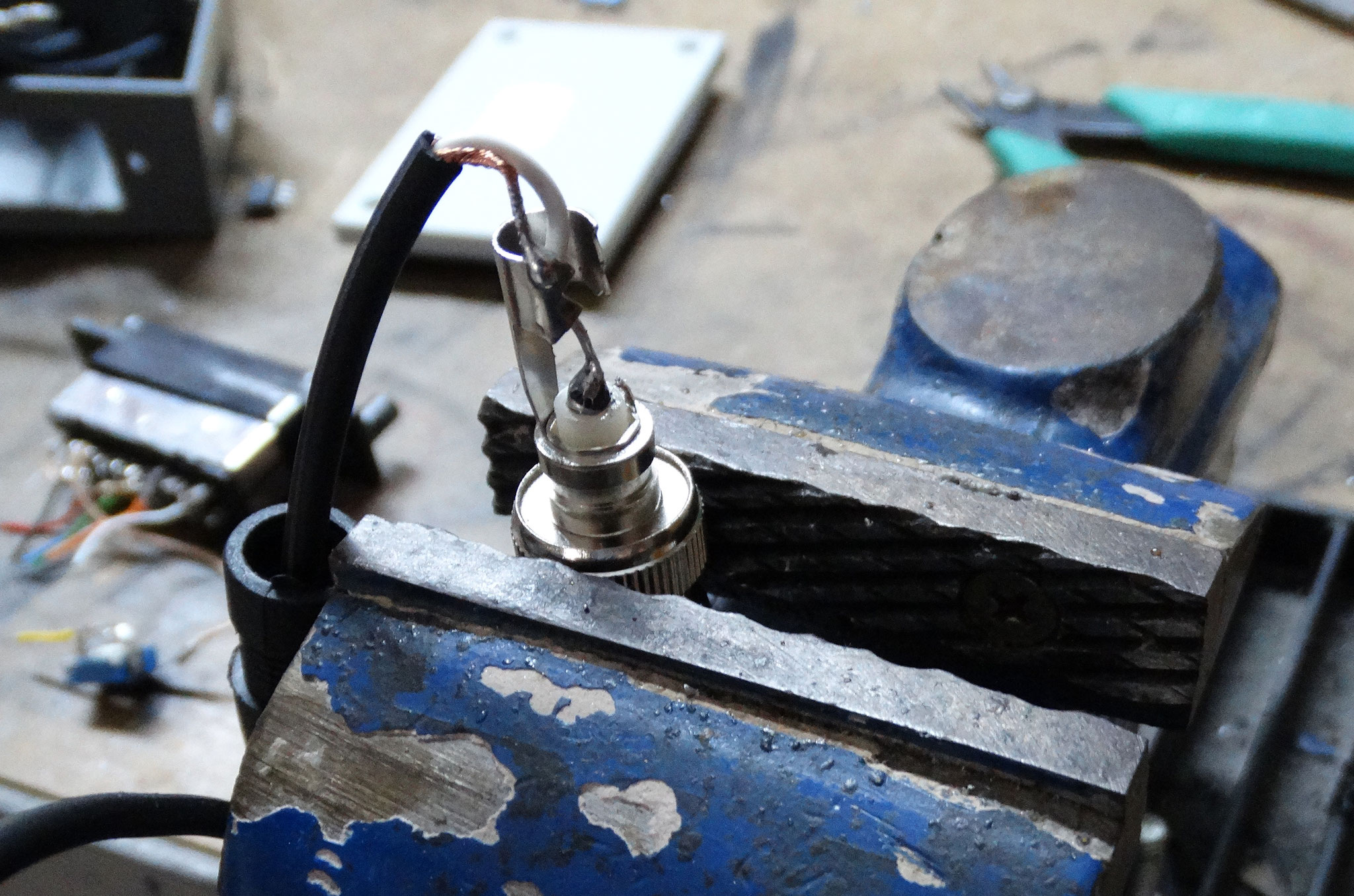

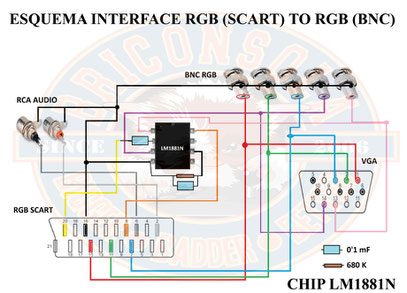

Una de las partes más costosas del MOD es la construcción de la caja en si. Eléctricamente, el conexionado es bastante simple, por lo que con el esquema que os adjuntaré al final del documento ya haréis. No obstante, para todos los que no tengáis tanto por mano la modificación, a continuación, os adjunto una galería de fotos para que podáis ver la construcción, detallada, del interface (pinchando encima podréis mpliar las imágenes).

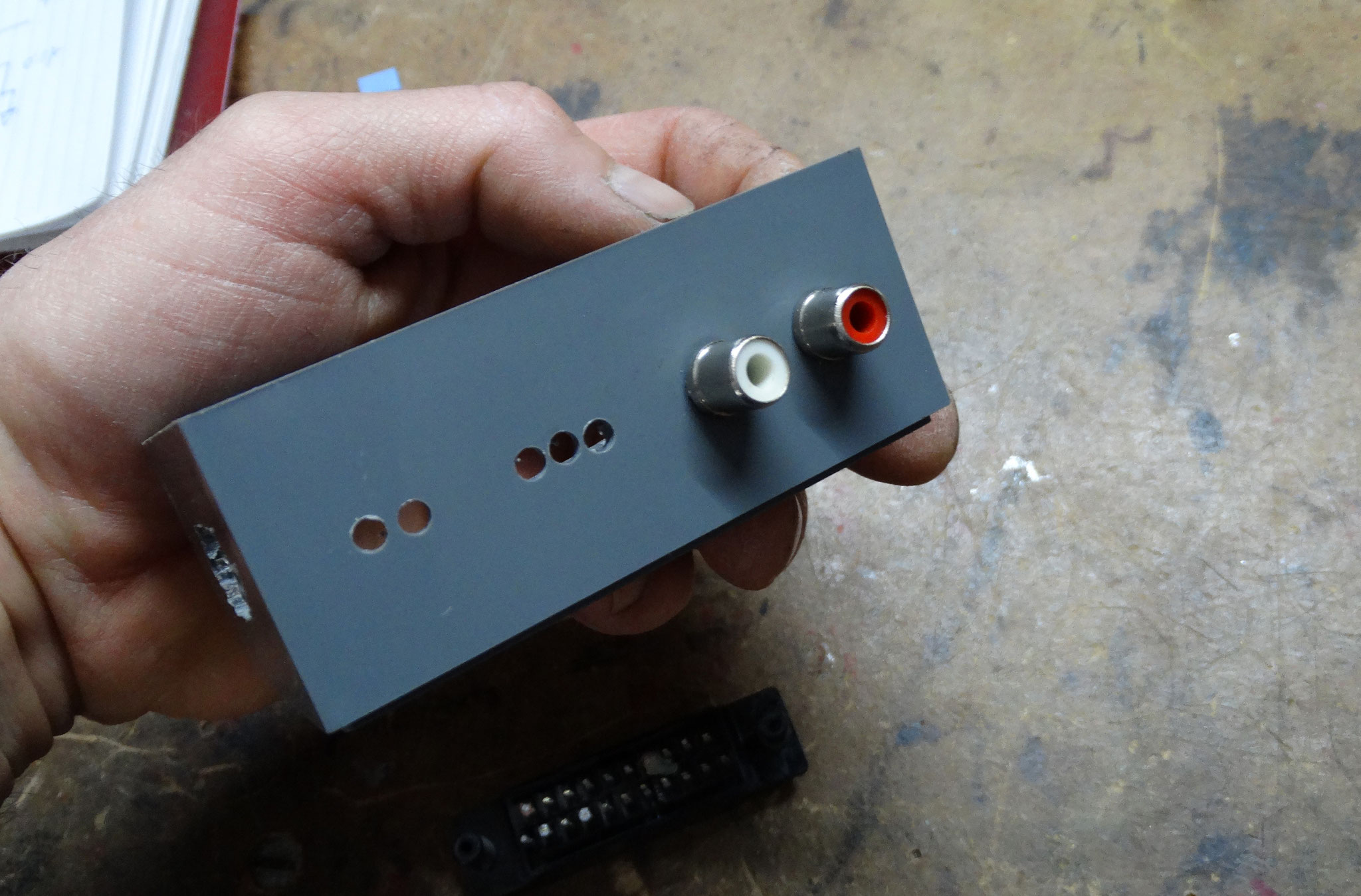

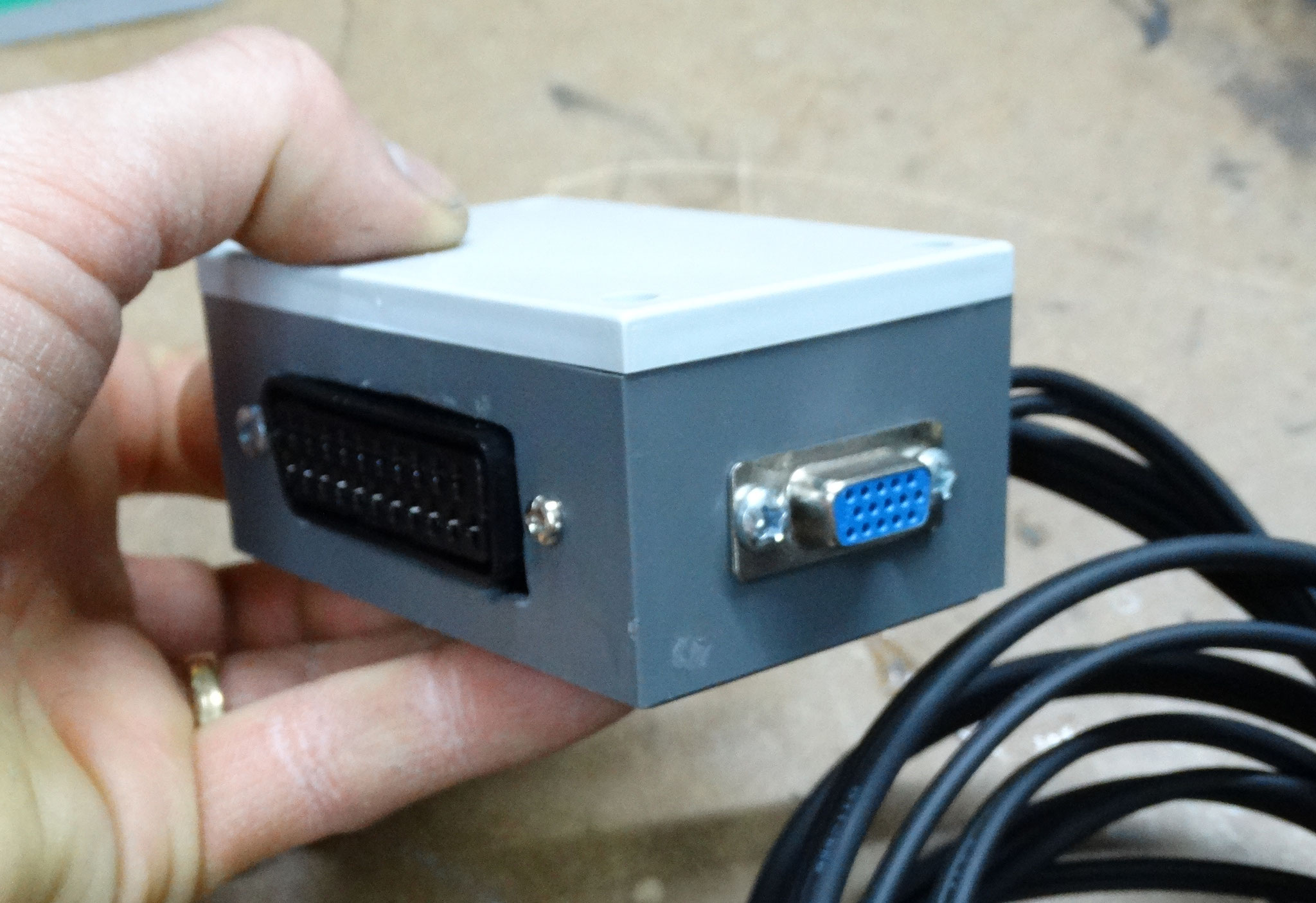

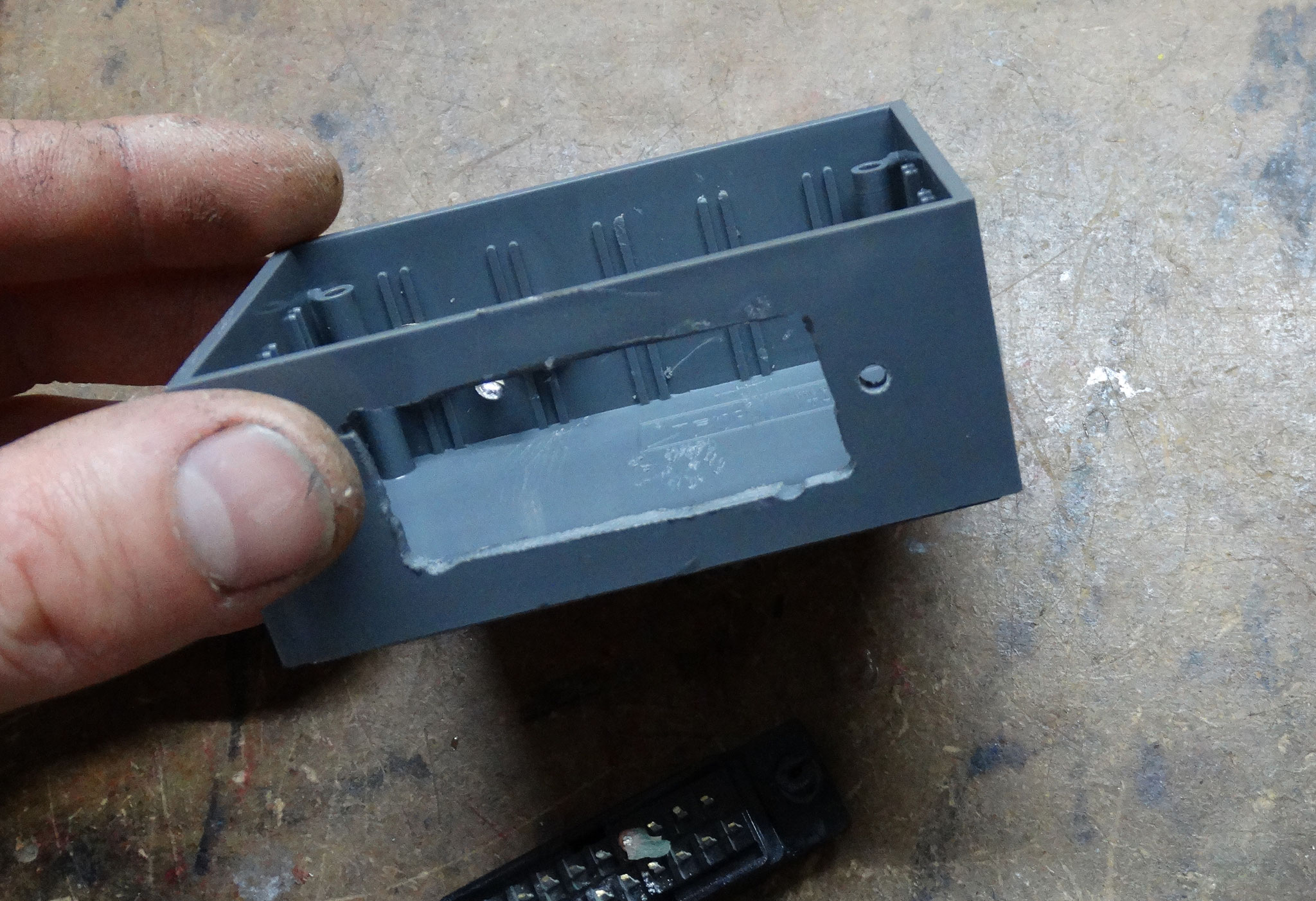

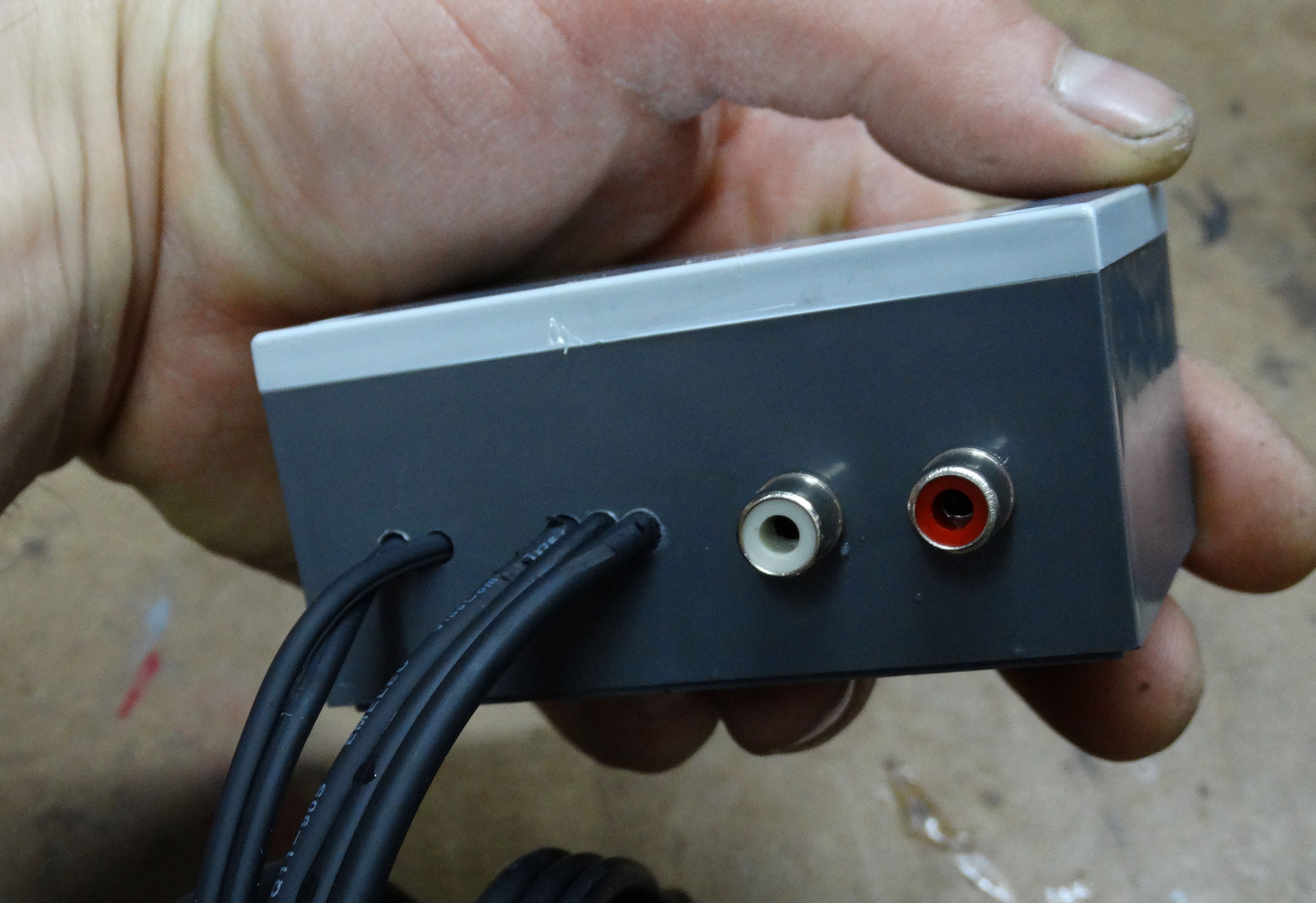

La idea básica es hacerle los agujeros necesarios para poder fijar los tres conectores necesarios (SCART, AV para el audio y VGA). Además, también tendremos que hacer el agujero necesario para los cables salientes(RGB de salida). También, totalmente opcional, podemos añadirle un LED que luzca al alimentarse de 5V del SCART…

Pinchad para agrandar

Siento no poder ofreceros imágenes del MOD funcionando, por lo que adjunto un pequeño foro para que opinéis y nos contéis vuestros resultados. De esta forma podremos mejorar, o terminar, el MOD para que sea útil a más gente.

Lo que sí os agradecería es que expusierais los resultados, no teorías o suposiciones. Gracias.
