NETEJA DE PORTS DE CARTUTX

TRADUCCIÓ DE MARTÍ SEGON



De la mateixa manera que passa amb els cartutxos, la part més vulnerable al desgast en una consola és el seu connector de cartutx. Totes les consoles de cartutx en tenen, i hem de procedir d’igual manera en la seva restauració.



En aquest document ens hem basat, bàsicament, en dues consoles de Nintendo: la Super Nintendo i la NES.



La restauració del port en sí és idèntica en ambdues consoles, però la NES és una mica més capritxosa per portar un connector horitzontal.



En qualsevol cas, per portar a terme una bona neteja, és aconsellable desmuntar la consola i actuar, amb més facilitat, en ell.



PASSOS A SEGUIR EN UN PORT COMÚ

(SUPER NINTENDO)



1- Fregar els pins amb paper de vidre fi (doblegat).



Ho farem sense por, però a la vegada amb cura de no doblegar cap pin.



En alguns casos una llima d’ungles pot ser ideal, ja que tenen un gruix molt similar al del connector del cartutx. No hem de fregar massa, només allò just per deixar els pins ben brillants de nou.





2- Netejar les possibles impureses residuals amb un pinzell.





3- De manera OPCIONAL, podem passar-hi també una mica d’alcohol (a poder ser isopropílic) amb un pinzell de pues de plàstic.





4- Bufar, a poder ser mitjançant aire a pressió, per treure les impureses restants. El més convenient seria amb compressor o, de manera més domèstica, amb un bufador d’aquells usats en fotografia, però MAI amb la nostra capacitat pulmonar, doncs hi llençarem la nostra pròpia humitat. I sí, encara hi ha gent que ho fa dia sí dia també en molts vídeos de youtube, però no és la manera.



Per altra banda, en cas de doblegar algun pin de manera accidental, haurem de col·locar-lo de nou al seu lloc mitjançant un tornavís petit o una agulla.



D’igual manera, per tornar el pin a la seva duresa original (només en aquell cas on estigui excessivament gastat), podrem doblegar-lo amb l’ajuda d’una agulla, així millorarà el seu contacte.





NETEJA DEL PORT DE CARTUTX D’UNA NES





La NES és una consola bastant especial.



El seu connector de cartutx queda amagat al seu interior i resulta de mal manipular des de la boca de cartutxos. Per a més INRI, l’excés de brutícia en ell és causant de múltiples errors, diagnosticats mitjançant parpellejos a través del seu LED de POWER.



Per restaurar el port amb garanties, el que farem serà desmuntar la consola i netejar-lo un cop el tinguem a les mans; per aquest motiu, hem cregut oportú adjuntar aquest tutorial específic.

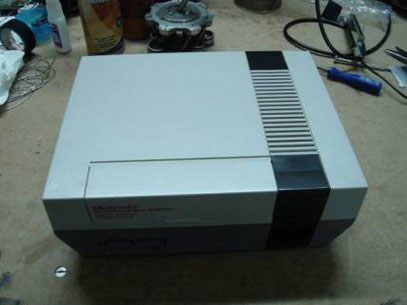

El primer serà separar-ne les carcasses, cosa que aconseguirem simplement traient-ne els cargols marcats a la fotografia següent:

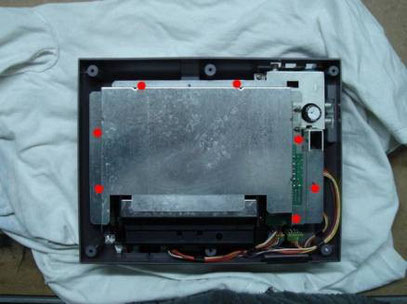

Seguidament, traurem tots aquells cargols que fixen la seva cuirassa metàl·lica (marcats en vermell):





A continuació, traurem el cos del port i la placa mare:

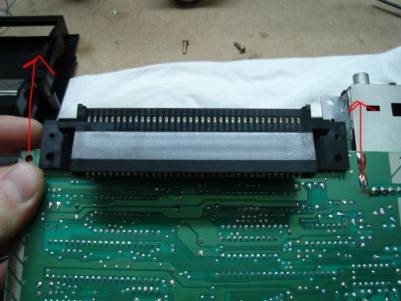

Una vegada tinguem la placa mare entre les mans, ja podrem retirar el connector.

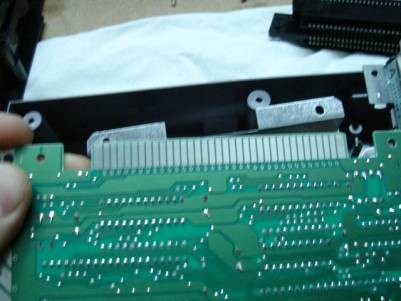

Aquest port té dos connectors i, tot i que pateix més el superior, també haurem de netejar l’inferior, així com el connector mascle de la placa mare:





Tot seguit, procedirem de la manera descrita a l’apartat anterior, com amb qualsevol altre sòcol:



1- Llimant suaument amb paper de vidre o llima d’ungles.

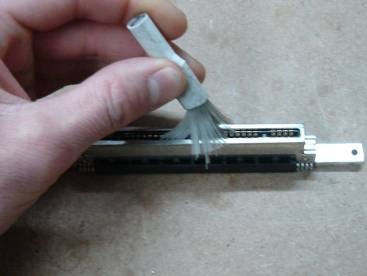

2- Netejant la resta de brutícia amb un pinzell suau.



3- Netejant amb un pinzell de pues de plàstic i alcohol.



4- Aplicant aire a pressió per a la neteja final.



NOTA: aneu amb molt de compte quan torneu a muntar el cos del sòcol, ja que ha de quedar ben pla amb la placa mare.



Si noteu que no queda del tot pla o el trobeu una mica forçat, reviseu de nou tot el muntatge.



Moltes avaries de lectura posteriors a una restauració provenen d’un mal muntatge del cos del sòcol.



GRÀCIES!
