Seguramente os preguntaréis qué tiene que ver una TV de STAR WARS con un proyecto TUNING ARCADE…

Pues mucho!! Porque es la base a mi último proyecto.

Últimamente me da por las TVs CRT pequeñitas, porque sinceramente creo que aún tienen un gran potencial como centros multimedia para sistemas retro. Tras hacer varias modificaciones con PS2, X-Box, Raspberry Pi… ahora le toca a todo un clásico: una NEO GEO MVS.

Un colega me regaló esta TV modelo Darth Vader a la que no le funcionaba el lector de DVD. Lucía vieja y dejada, pero su forma me cautivó.

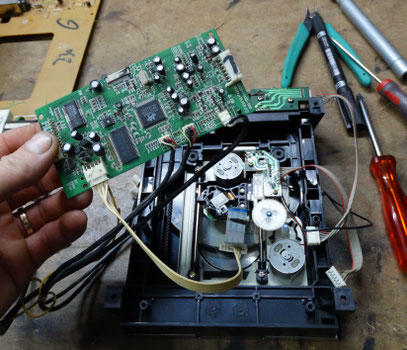

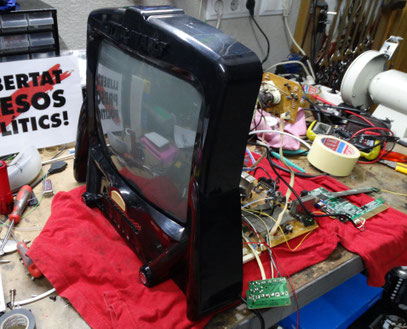

La desmonté por completo y lavé sus partes estéticas para sacarle polvo y suciedad. Tenía claro que no quería reparar el DVD, pero sí que debía aprovechar su plaquita electrónica porque molaba mucho la imagen de fondo que salía al seleccionar el canal de DVD. Por esto desmonté el lector de DVD y me guardé solamente su plaquita electrónica.

Hace tiempo, desmonté mi vieja MVS (al hacerme con el cartucho conversor MVS-AES) y la tenía en desuso, por lo que se convirtió en la clara aspirante al MOD.

Sabía que sería complicado insertar la placa dentro la TV, pero, por fortuna, al sacar el módulo del DVD, la plaquita interior de la TV pudo ir mucho más adelante (en el propio mueble de la TV) dejándome suficiente espacio en la parte trasera.

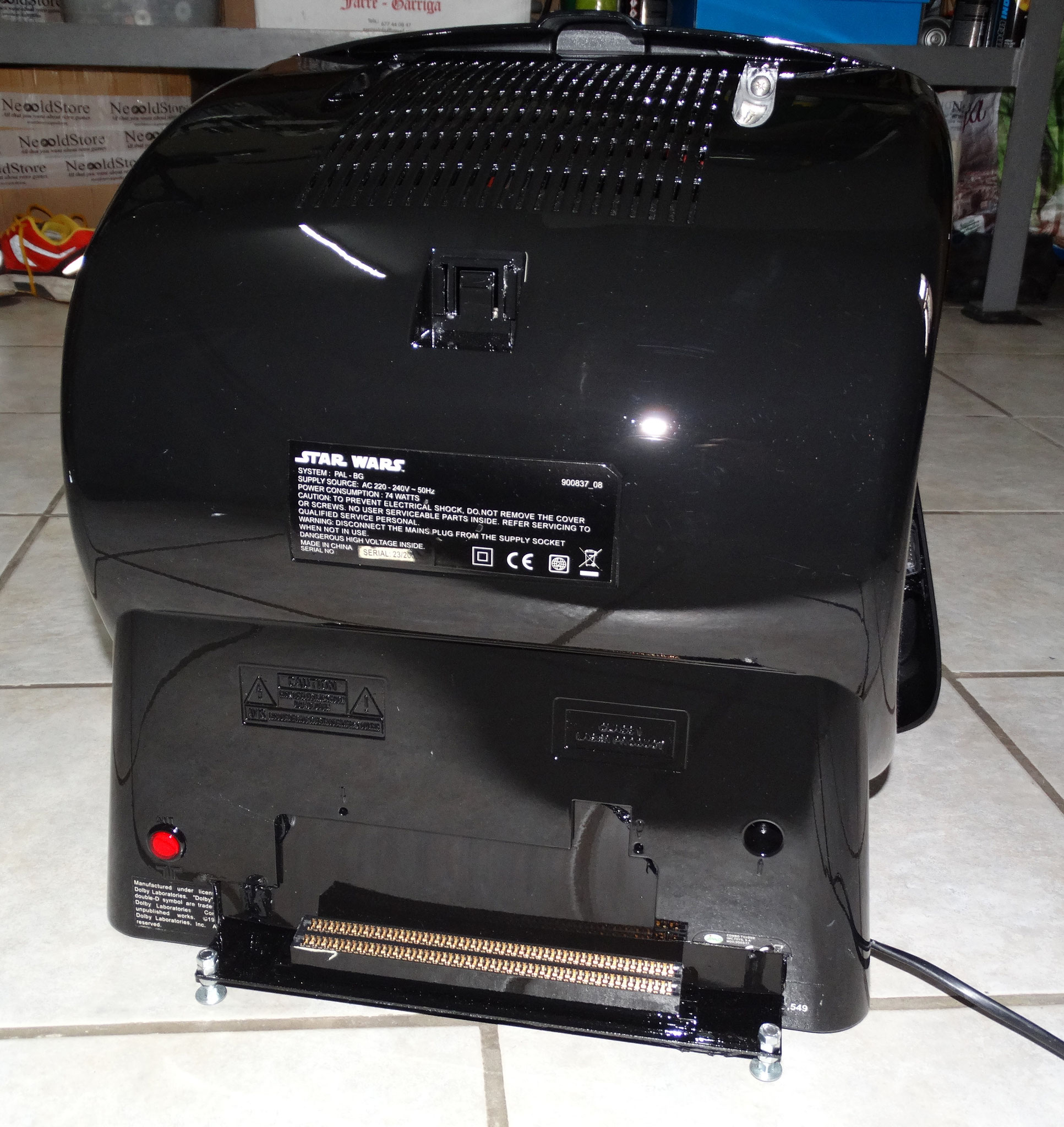

Por consiguiente, la mejor ubicación posible para la placa MVS sería en la parte trasera de la TV. Tras hacer pruebas y ver que podía ser viable, corté la carcasa trasera a medida.

Con todo esto ya realizado, tan solo faltaba la parte más “divertida”: cablear la placa, meter un transformador 12/5 voltios en el interior de la TV, adjuntar un interruptor general de POWER y añadir los puertos de mando DB15.

Para colocar los puertos de mando, utilicé un hueco vacío que hay en los laterales de la TV.

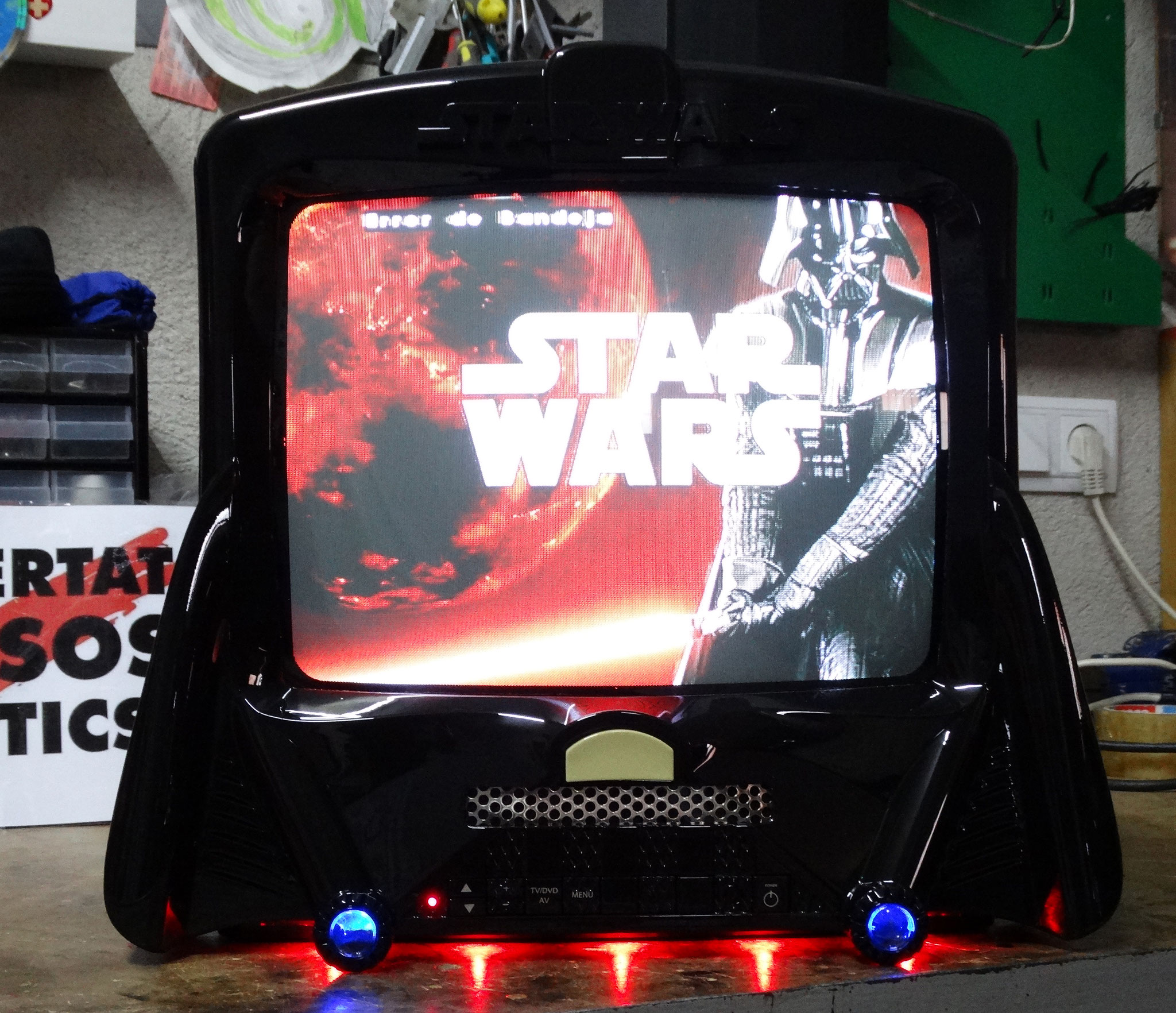

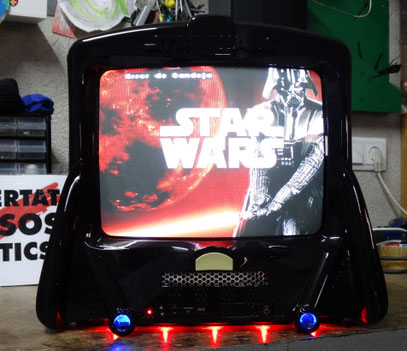

Y no mucho más a contar: un bote de silicona, un puñado de cables, cuatro LEDS para la base de la TV,   un par de trucos estéticos y una mano de barniz profesional.

TRUCOS ESTÉTICOS

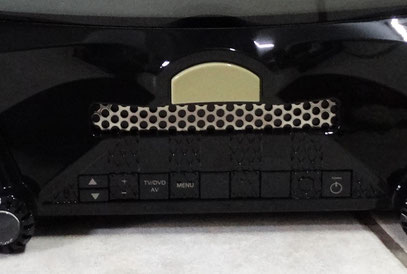

Para tapar el agujero de la bandeja del DVD, tras hacer varias pruebas fallidas, utilicé un trozo de inoxidable de una fuente de alimentación. Rejilla de inox y cartulina plástica negra para que quedase lo más “robotijo” posible.

También comentar que esta TV me llegó con los pivotes blancos de la punta inferior del caco de Darth Vader rotos, por lo que tuve que idear alguna solución.

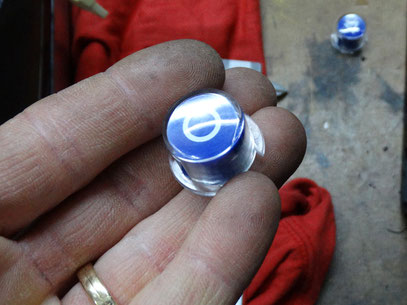

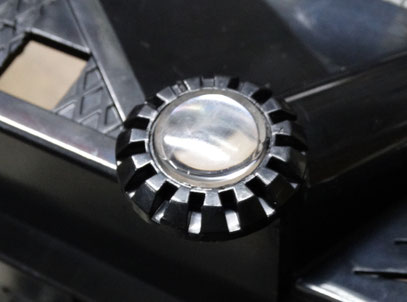

Tras meditarlo un buen rato, opté por hacer un agujero más grande en la zona y adjuntarle un botón transparente que reutilicé de los famosos mandos PS2 con lo que hacía los Sticks Briconsola.

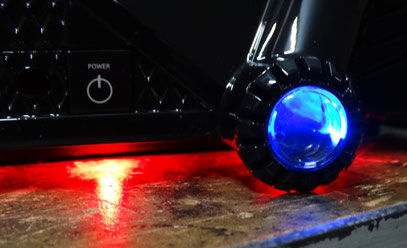

No sin algún que otro susto, la cosa terminó bien y, además, el hecho de que el botón fuese transparente, lo hacía ideal para quedar iluminado mediante algún LED.
