Este modelo de MVS es un proyecto muy especial para mi porque luce realmente bien. Lógicamente, se ve que es un tuning hecho con materiales de desecho, sin embargo, su acabado estético es más que loable.



Hace unos meses fui a una tienda de informática, de un conocido, en busca de material de desecho y me encontré con un ordenador “mini” (de estos compactos modernos). Me lo llevé por la gran multitud de posibilidades que le vi.




Rápidamente, al llegar a casa y mirármelo más detenidamente, sentí la necesidad de empezar con él.



La idea originaria fue crear una MVS totalmente tapada destinada a exposiciones o bares (ya que su formato pequeño y compacto era realmente chulo). No obstante, vi poco factible su posterior venta por lo que recorrí a dejarle el puerto de cartucho visible para un cómodo uso particular.



A posteriori, cuando adapté la placa dentro, vi que entre la placa y la fuente de alimentación, no tapaba para nada el hueco de la lectora, por lo que ya me vino la idea de hacer un centro multimedia (audio y juego).

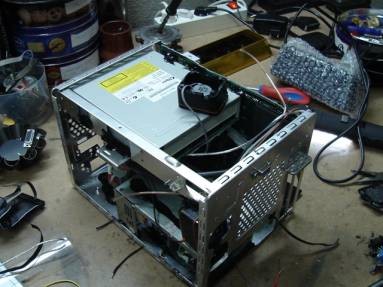

Como podéis ver en la primera fotografía, tuve que cortar el conector JAMMA de la MVS para que me entrara en altura, eso sí, dejando el trozo suficiente para las soldaduras.



A continuación ya me dispuse a meterle la lectora PIONEER de CD, una plaquita amplificadora (de unos altavoces de esos universales para PC) y un par de mini altavoces de teléfono SONY. Estos altavoces por lo peques que son suenan de maravilla y con unos graves súper aceptables.



En un principio, pensé en meter el potenciómetro de volumen del amplificador en el frontal de la consola, sin embargo, cogí señal de audio de la toma de auriculares de la lectora para poder controlarlo desde la misma ruedecita de volumen original y así el frontal quedaría más limpio. Dejé el potenciómetro del ampli a 3/4 y lo pegué en el interior del mueble.

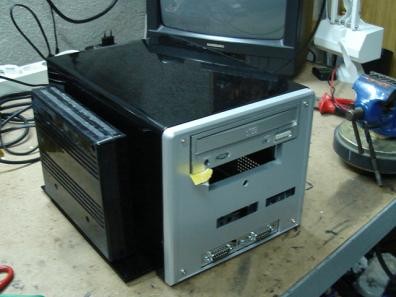

Mientras tanto, llevé la carcasa exterior ya cortada y adaptada a pintar con mis colegas chapistas y pinté yo mismo el frontal de la lectora con spray plateado.

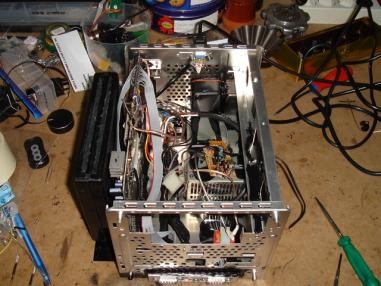

A continuación os dejo algunas fotos de la construcción interna. Tampoco hay mucho a comentar... Fijar la fuente, la placa MVS, el amplificador y los altavoces, adaptar los puertos de mando y cablearlo todo...



Lo siguiente fue hacer el panel de control del invento: Un interruptor para derivar a audio o MVS, un interruptor para encender o apagar el amplificador, un interruptor de “pause” y un pulsador de opciones para la NEO GEO.

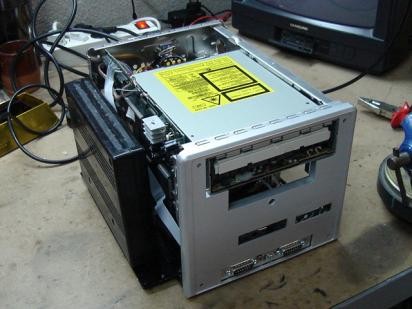

Seguidamente, me dediqué a fijar todo el conjunto y la lectora de CD.

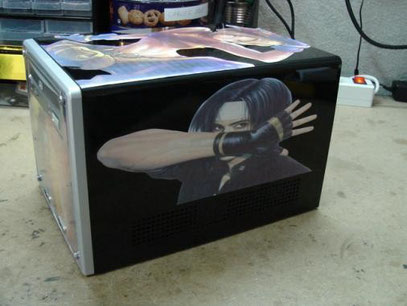

Y, finalmente, escoger varias artes de SNK para hacer los adhesivos y colocarlos con mucho cuidado. Aquí, cave citarlo, es donde mi mujer se aplicó a fondo mientras yo ideaba el frontal (que digamos, nunca he sido muy pulido cortando y pegando…).



En el frontal hay un adhesivo con plástico protector y por encima una lámina muy fina de metacrilato a medida de los puertos de mando y la lectora. Todo un trabajo que queda fenomenal.



FOTOS FINALES



NOTA: Como seguramente habréis adivinado, las guías laterales de la MVS son de un soporte vertical de la PS2. Esas guías me encarrilan, a la perfección, el juego insertado. No se puede tirar nada…


VÍDEO DE FUNCIONAMIENTO
