RASP-SX



¡Eh aquí un  nuevo TUNING de Briconsola!



No nos engañemos, no es un MOD de una consola propiamente dicha, pero sí es un ejercicio interesante que me gustaría compartir con todos vosotros. Una Raspberry-pi dentro de una carcasa de PSX con una pequeña sorpresita en su interior…





La verdad es que tras largo tiempo sin modificar ninguna consola (por falta de tiempo e ideas), el hardware Raspberry-pi ha vuelto a ilusionarme. Tras insertar un microordenador dentro de una TV-Monitor, he decidido crear un MOD en base a una PSX. De hecho, de la Playstation tan solo he utilizado su carcasa, pues era una consola de desguace que simplemente guardaba para piezas.

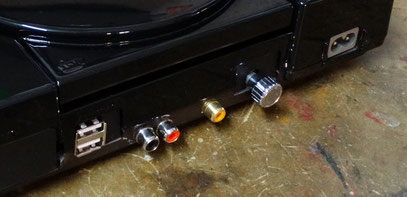

La modificación en sí no resulta demasiado compleja, sin embargo tiene tres peculiaridades. La primera de ellas es la inserción  de una pantalla LCD de 4’3” que convierte a la PSX en un mueble autónomo que tan solo precisa de alimentación (220V) para poder funcionar. No obstante, para que conjunto resulte funcional en cualquier circunstancia, también he añadido conectores de vídeo auxiliares para poder ser visualizado en cualquier TV (por medio de conector AV).

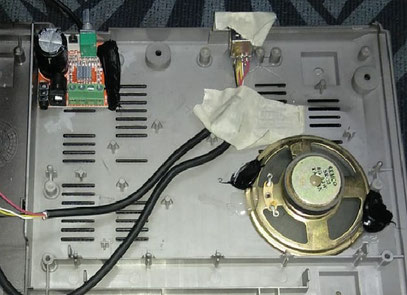

Así mismo, otro punto interesante del MOD es que incluye un micro amplificador y un altavoz para oír el audio cuando funcione con su propia pantalla.

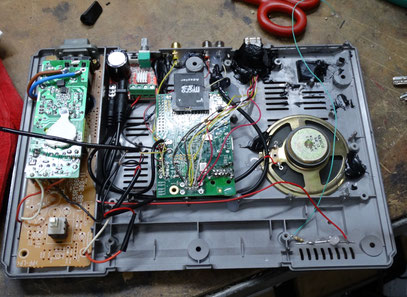

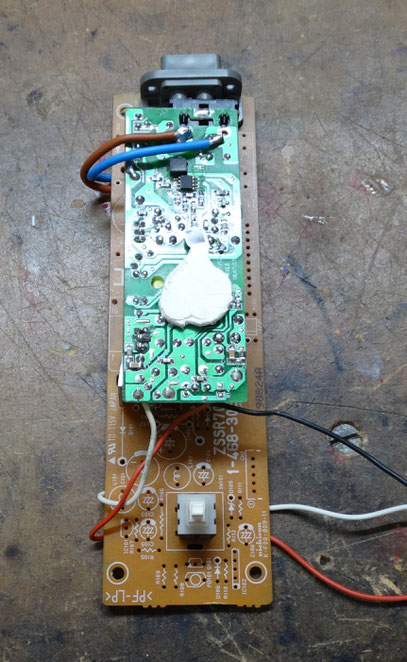

Como la placa de alimentación de la PSX no tiene los voltajes necesarios ni para la RASP (5V) ni para el amplificador de audio y la pantalla (12V), utilicé una fuente de 5/12V en formato transformador. La saqué de su carcasa original y la pegué encima de la placa original de la fuente de PSX para poder aprovechar su conector trasero y el botón de POWER.

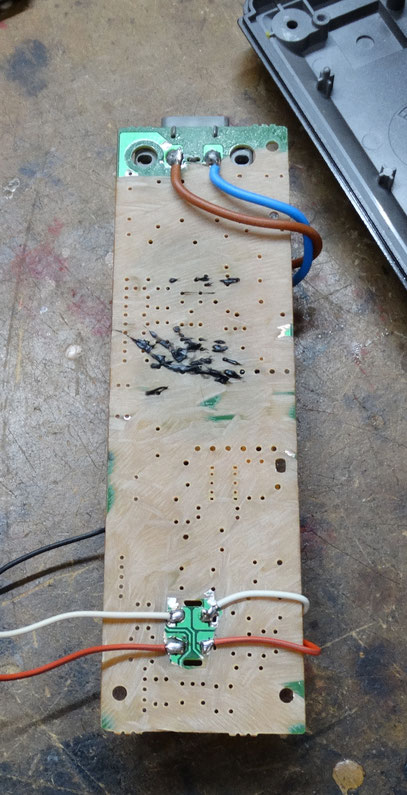

Para ubicar el transformador en la placa original de la fuente, tuve que sacar todos los componentes de la placa original (a excepción del comentado interruptor de POWER y del conector general). Para hacerlo, usé una radial pequeña para cargarme, con mucho cuidado, todos los puntos de soldadura de la parte inferior de la placa electrónica. Con hacer esto, que con un Dreamel también se puede hacer, los componentes ya se caían solos. Es la manera más simple de hacerlo, pues es como limpiar la placa de su circuitería.

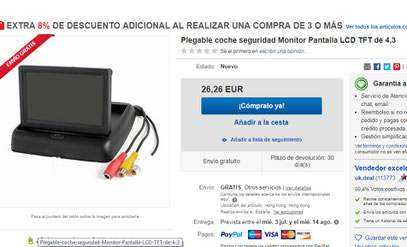

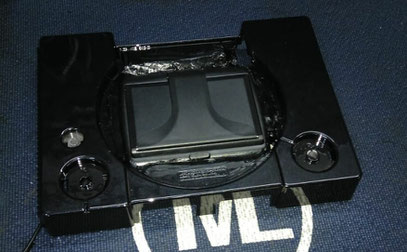

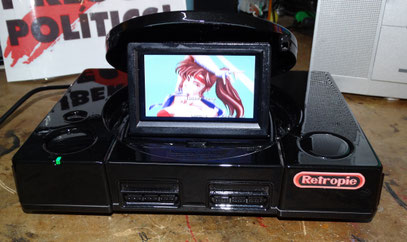

La tercera peculiaridad del conjunto, sin lugar a dudas, es su pantalla. Como he comentado es una pantalla de 4’3” que tiene la peculiaridad de plegarse. Esta pantalla se puede encontrar por Ebay y su precio no es nada abusivo (unos 25 euros).

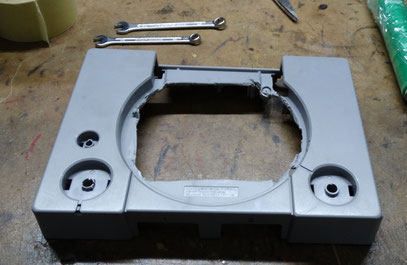

Adaptar la pantalla al hueco del grupo lector no es muy complicado, pero sí precisa de un buen trabajo de cortar y lijar.

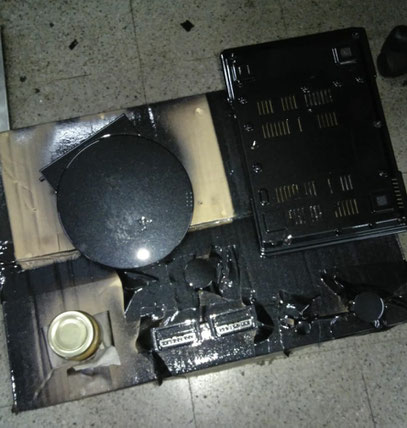

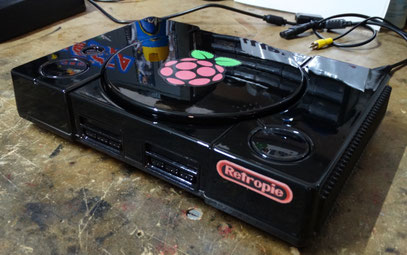

Una vez todo adaptado y lijado, llegaba la hora de darle un toque de color. Gracias, nuevamente, a la chapistería Autotécnic, opté por el color negro para disimular la silicona que utilicé al fijar la pantalla en la carcasa superior de la Playstation.



También tengo que comentar que, al igual que me pasó con la anterior modificación en base a una RASP (la del monitor), tuve que desoldar todos los puertos del ordenador (menos el de tarjeta y alimentación) para que no abultase en exceso en el interior de la consola.





Y poco más a explicar. Una modificación que tiene dos grandes bazas: la funcionalidad de una RASP con todo lo que ello conlleva y la inclusión de una pantalla que le da un toque único al conjunto.



VÍDEOS DE FUNCIONAMIENTO
