X-BOX Cristal



Aquesta modificació es basa en deixar un model original de consola “cristal” transparent de veritat. Microsoft va crear una sèrie de consoles amb la carcassa transparent, però la veritat és que amb l’esquelet metàl·lic intern no es veu res...



Em vaig proposar fer una consola el més transparent possible i això comportava una modificació interna força imponent.



Les bases de la modificació, com veureu en la resta del document, són l’eliminació, quasi per complert, de l’esquelet metàl·lic i la modificació del lector de la consola perquè es veies el disc girar.



Amb la recent modificació de la secció tuning, amb la idea de fer-la més amena a la consulta, us detallaré només els passos més significatius de la mateixa.



Eliminació de la planxa metàl·lica:



Vaig treure tot l’esquelet metàl·lic de la consola, amb excepció d’un tros a la part inferior de la màquina.



Diferència de vista amb esquelet o sense.



Modificació del suport de disc dur per deixar-lo en la seva mínima expressió.





Pintar els suports amb color blanc per donar més sensació de claredat.





Substituir la tapa metàl·lica de la lectora per una fina capa de metacrilat. El que em va dur més feina va ser ajustar el forat pel suport-centrador del disc.





Com podreu veure en el següent vídeo. Si fem un forat just a la mida del centrador (un xic més petit), aconseguim que tot funcioni bé i que al sortir la safata el centrador quedi descansant en el seu forat i no caigui.

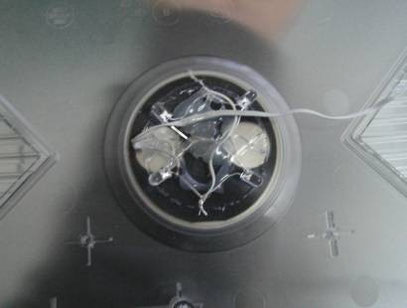

Arribats a aquest punt ja està el més important modificat. Ara només faltava il·luminar el seu interior. Vaig utilitzar varis LEDS en format normal, de ser ara, possiblement utilitzaria una tira de LEDS, ja que és més simple de col·locar i moltes ja accepten alimentació a 12V.  Per agafar alimentació per els LEDS, ho podem fer de la font d'alimentació de la consola. la X-Box, tal i com passa amb els ordinadors, té tots els voltatges més comunts: 12V, 5V i 3'3V.

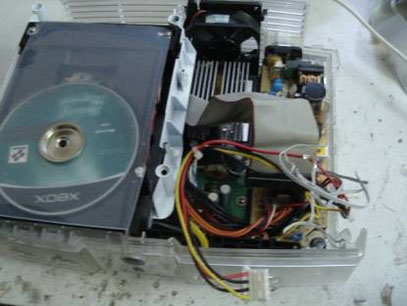

El que també és molt important per aconseguir una estètica bona és amagar, per sota els suports, el cable IDE així com el d’alimentació del disc dur. Com menys cablejat es vegi, millor.

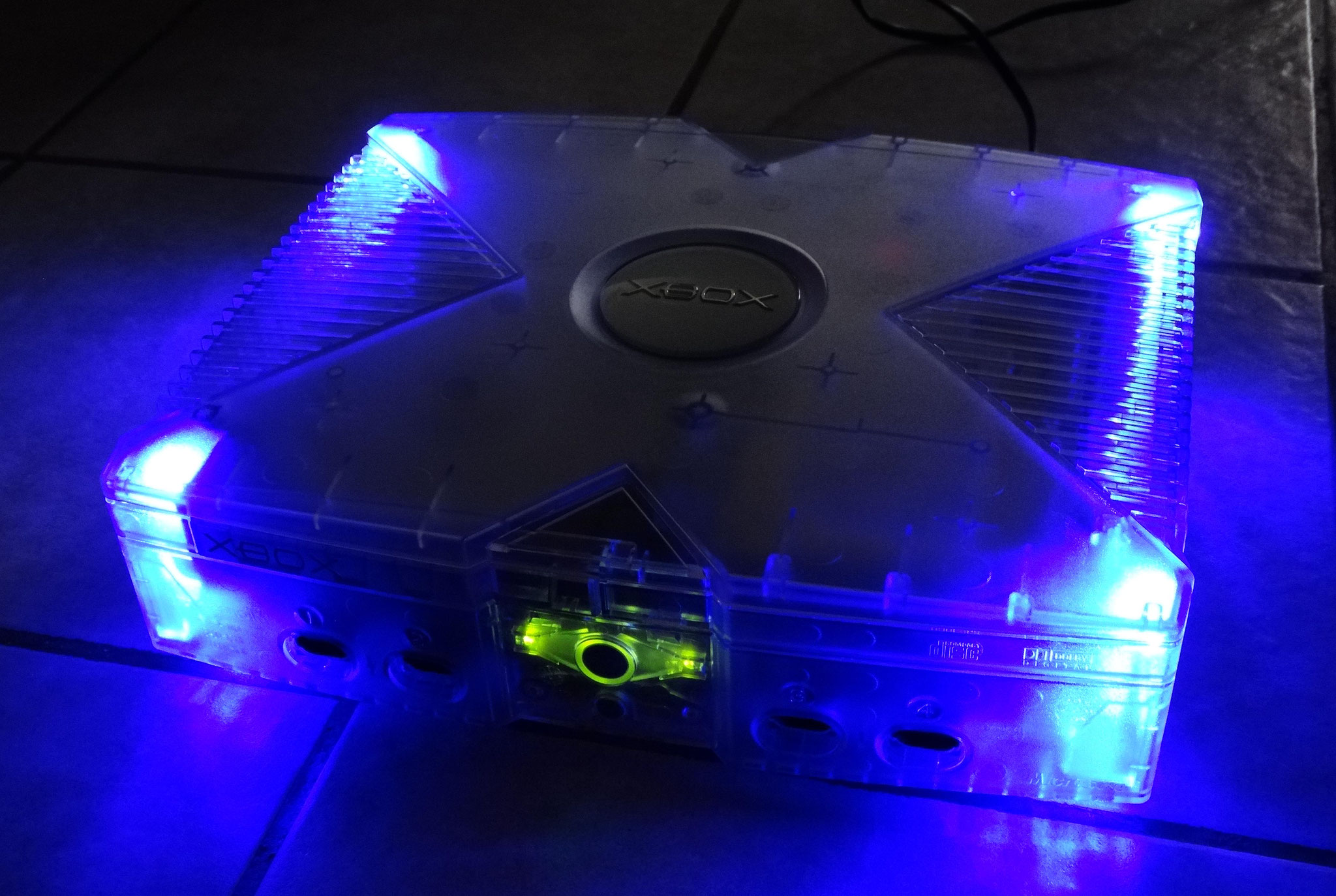

IMATGES FINALS

VÍDEO FUNCIONANT

VARIANT: CRISTAL VERDA

GRÀCIES!
