SAMMY ATOMISWAVE

TRADUCCIÓ DE MARTÍ SEGON

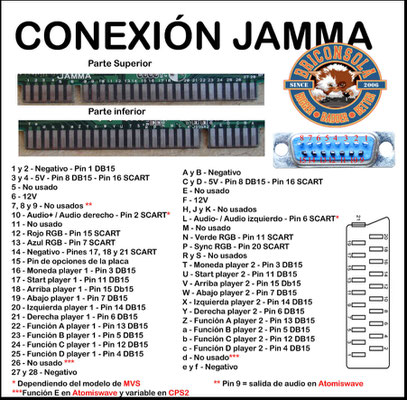

ESQUEMA JAMMA


NOTA 1: aquesta placa, degut al seu baix consum, pot funcionar perfectament amb una font de tipus transformador.

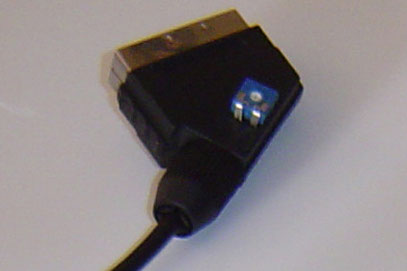

NOTA 2: per a la sortida de vídeo RGB, podem seguir l'esquema estàndard ARCADE i intercalar un potenciòmetre de 10K al senyal de Sync.





4- La quarta cosa que ha de tenir una placa modificada és un connector RCA d'àudio sortint, doncs recordeu que si escollim commutar el vídeo per un cable VGA, aquest no inclou l’àudio. Per tant, connectarem l’RCA al connector auxiliar frontal o al pin número 9 del JAMMA.



NOTA: lògicament, encara que no ho hàgim comentat, també hem d'adjuntar un connector (preferentment un DIN-8) per a la sortida RGB.



ALGUNS CONSELLS DE BRICONSOLA

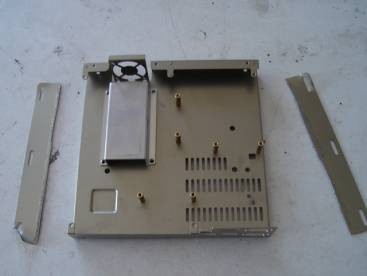

1- Tallar les orelles a la base metàl·lica inferior perquè el conjunt quedi més estètic.





2- Reduir el soroll del seu ventilador.



Com acostuma a passar amb les bases ARCADE, aquest ventilador està dissenyat per anar dins d’una màquina i funcionar durant moltes hores seguides. Com que el ventilador de l’Atomiswave és molt sorollós, podem reduir-lo només de connectar el seu cable vermell a 5V.

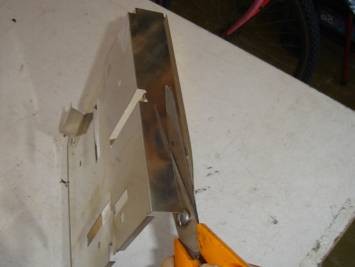

3- Tallar la xapa interior d’acord amb les nostres necessitats. No passa absolutament res per retallar-la i així evitar creuaments o, simplement, perquè ens hi càpiguen millor els cables.

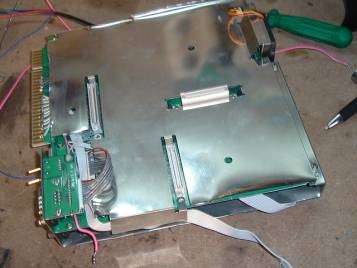

4- Protegiu bé el JAMMA davant de possibles creuaments.



Quan soldeu els cables al JAMMA, adoneu-vos que una vegada muntat no toquin les soldadures amb la xapa de la consola. Si de cas, hi podeu posar una fina tira de plàstic o diversos pisos de cinta aïllant, o fins i tot podeu també optar per llimar una miqueta la carcassa metàl·lica de la placa.



A més, una vegada acabada la modificació, es pot tapar el connector amb algun embellidor de goma.

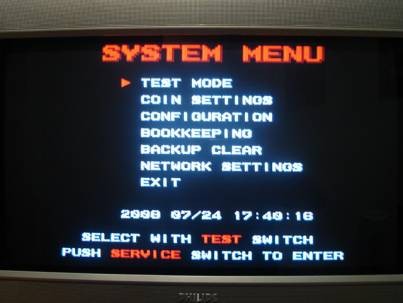

MENÚ D’OPCIONS INTERN





- TEST MODE:



Permet modificar a tot allò que es refereix a les opcions de testatge: graduar els colors, centrar la pantalla, provar les ordres dels comandaments, testar accessoris i d’altres.



- COIN SETTINGS:



Les opcions del moneder de la màquina recreativa.



- CONFIGURATION:



Un dels submenús més importants, ja que en ell podrem configurar les opcions de la placa i del joc inserit.





- BOOKKEPING:



Informa de les estadístiques d'hores de joc i les monedes inserides, entre altres coses.



- BACKUP CLEAR:



Serveix per esborrar la memòria.



- NETWORK SETTINGS:



Són les opcions de navegació, i suposo que es refereix a la interconnexió amb altres mòduls.





I res més amics, aquí teniu tot el que conec d'aquesta meravellosa placa de SAMMY, del tot recomanada per jugar a casa malgrat els seus desmesurats preus.



Aneu amb molt de compte amb els jocs pirates, que últimament estan molt de moda. Per mirar de no caure en l'engany, podeu consultar el nostre document al respecte.
