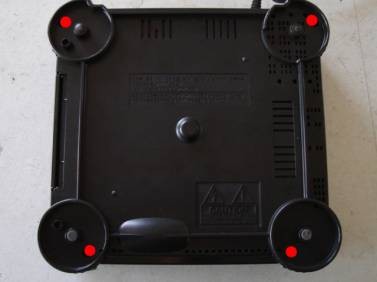

Lo primero que haremos, es darle la vuelta y sacar los cuatro tornillos que fijan sus carcasas.



Una vez hecho esto, ya podremos volver a girarla y separar su carcasa superior, cosa que nos permitirá ver su interior.

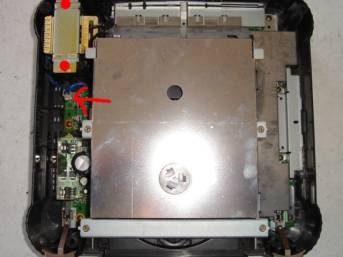

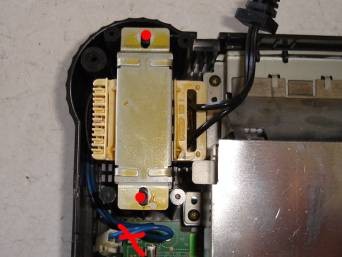

Lo primero que sacaremos de sus entrañas, será el transformador principal que va collado con dos tornillos. A su vez, podemos desconectar el conector marcado en la foto y así lo sacaremos todo fuera.

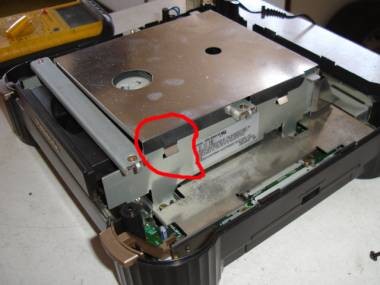

Lo siguiente a sacar, es la chapita disipadora del lector.

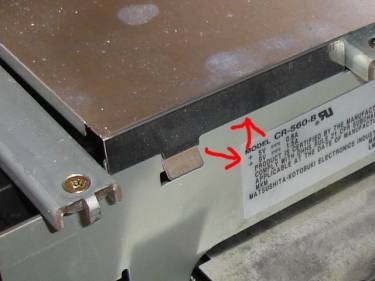

Dicha chapita va con grapas, por lo que solo separándolas y tirando de ellas hacia arriba, nos seguirá. Una vez sacada, nos quedará la lenta a la vista y podemos aprovechar para limpiarla un poco.

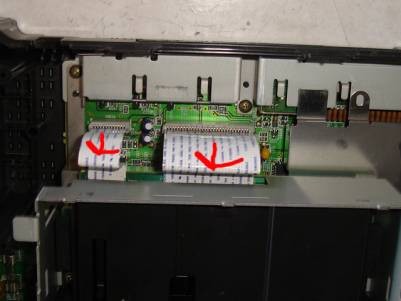

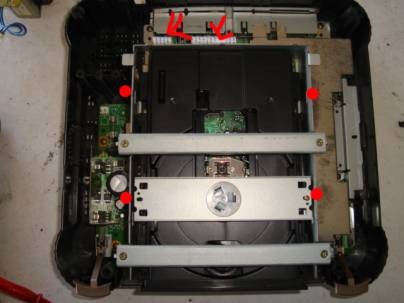

A continuación, procederemos a sacar el lector. Para ello, tenemos que sacar los cuatro tornillos que lo fijan y sus cables planos. Para sacar dichos conectores, con sólo estirar suavemente hacía arriba nos seguirán.



Una vez sacado el lector, ya nos quedará el interior más espacioso. Ahora podemos aprovechar para sacar el plástico transparente frontal y las palancas de power y pause.

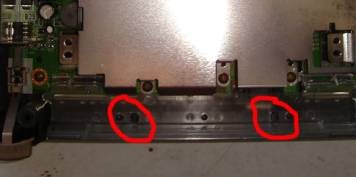

El plástico transparente frontal, va fijado con dos grapas de plástico, cuidado al liberarlo no las rompamos.

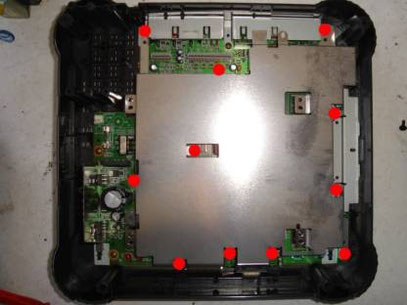

A continuación, ya podremos desmontar la chapa disipadora principal.

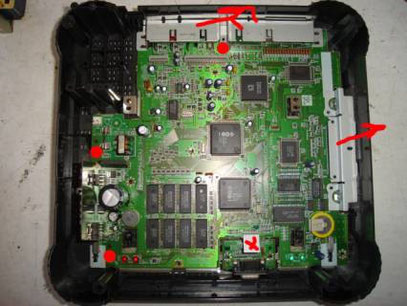

Para terminar de liberar la placa madre, sólo tenemos que sacar las dos piezas metálicas que cubren los puertos de vídeo y los auxiliares y separar la plaquita de los mandos.



Con esto, y sacar tres tornillos restantes, la placa madre será nuestra.
