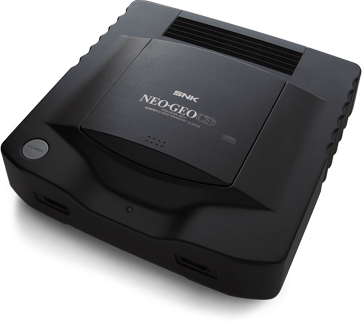

Esta consola tiene la peculiaridad de que el lector queda en la carcasa superior, por lo que debemos efectuar desmontaje en ambas carcasas.

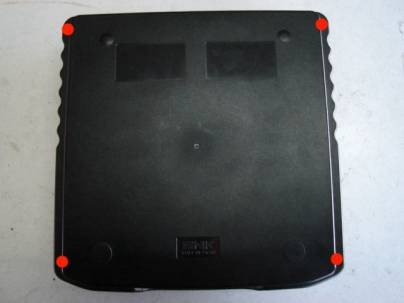

Lo primero, darle la vuelta y desmontar los 4 tornillos que fijan sus carcasas.



A continuación, procederemos a separar las carcasas de la forma que se muestra en las siguientes fotografías. Hay un conector cinta que, al mismo tiempo, ya podremos liberar.



Seguidamente, nos centraremos en la carcasa superior y el grupo lector.


Para desmontar dicha parte, sólo tenemos que sacar los tornillos marcados en rojo y sacar los conectores del lector (marcados con flechas). Con esto sacado, el lector y la plaquita nos saldrán independientes.



Ahora le tocará el turno a la carcasa inferior y la placa madre.

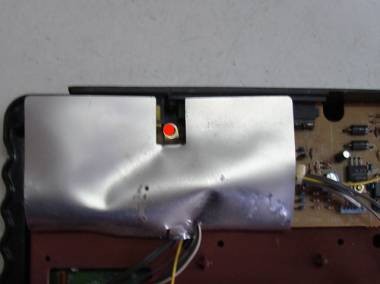

Primero, sacaremos el tornillo marcado en la siguiente foto y los conectores que unen la plaquita de alimentación con la placa madre.

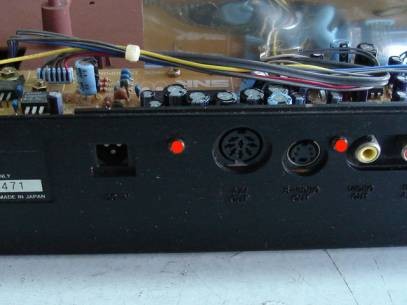

Con todo esto fuera, ya podemos sacar los tornillos que fijan la placa de alimentación. También tenemos que sacar dos tornillos que la fijan por la parte trasera de la consola.



Ahora iremos a por la placa de los puertos de mando. Para sacarla, sólo tenemos que quitar los tornillos que la fijan y el conector cinta que la une con la placa madre.

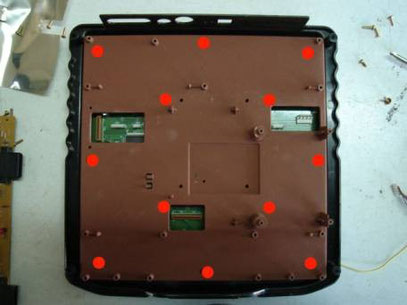

Para finalizar, sacaremos los tornillos que fijan la placa madre y su protector.


Videotutorial By COCOMOCHO
