SL-GC10 (PANASONIC Q)

TRADUCCIÓ DE MARTÍ SEGON

A continuació us presentem el desmuntatge de la Panacube de Panasonic.



En termes generals, és una consola complicada de desmuntar degut a la seva complexitat interna, però amb paciència i un bon manual veureu que tampoc és tan difícil. El que sí us aconsellaria és anar agrupant els cargols per grups i, si cal, apuntar o prendre alguna foto que ens ajudi posteriorment.

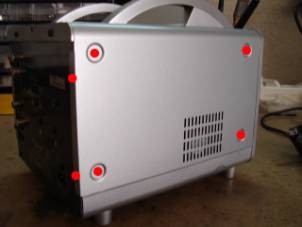

Començarem desmuntant els cargols laterals, marcats en vermell:

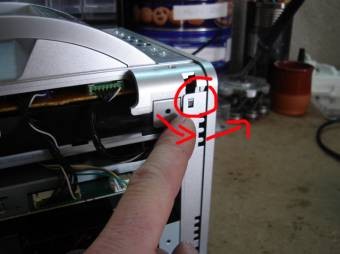

Per treure les planxes, només heu de separar-les una mica per sota i estirar cap amunt:

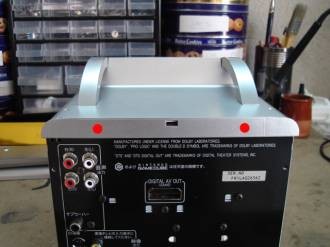

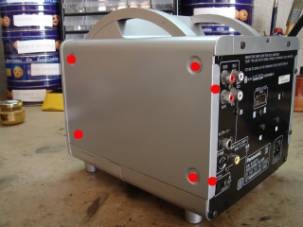

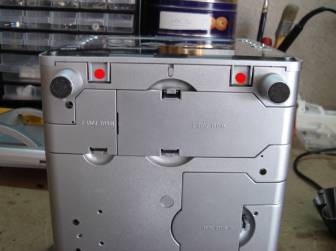

Per la carcassa superior, el primer que farem serà treure els dos cargols del darrera:





A continuació, traurem els connectors del seu lateral dret:





Aquests connectors són els de la plaqueta superior i el del lector.

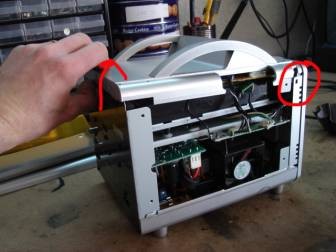

Després de treure aquests connectors, podem separar les grapes de la part davantera (una a cada banda) i estirar-lo cap enrere, amb compte, tal i com es veu a la segona imatge:

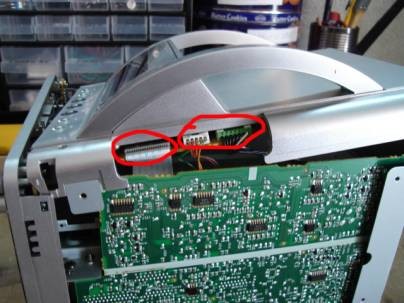

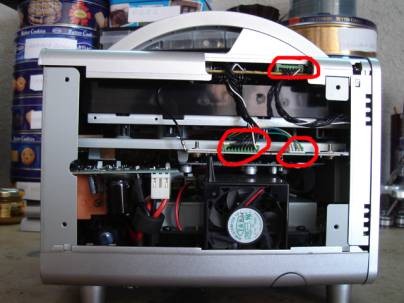

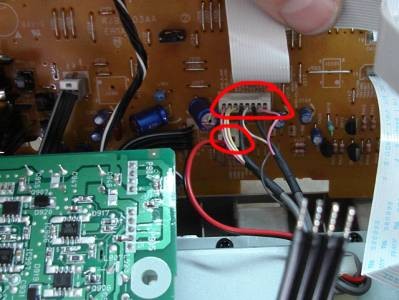

Quan ho hàgim separat una mica, al lateral esquerre, veurem tres connectors més a separar:





Després de treure aquests connectors ja podrem separar aquesta part.



Quant al frontal, començarem per treure els cargols que hi ha a la part inferior de la consola i, seguidament, els del lector.





Ara ja podem alliberar les seves grapes i separar-lo cap endavant.

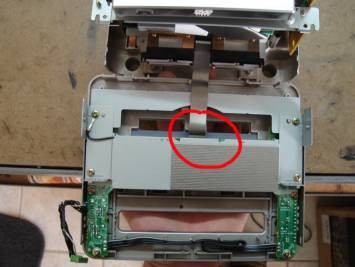

COMPTE, que l’uneix al bloc un connector cinta que haurem de desconnectar posteriorment.

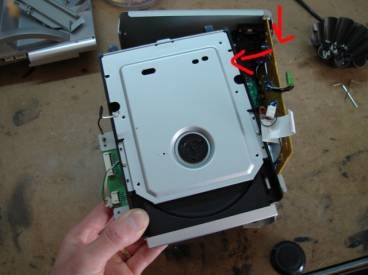

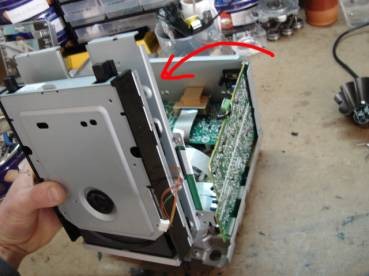

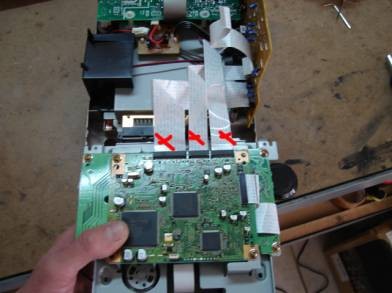

Arribats a aquest punt, podem aprofitar per treure el grup lector, estirant-lo com es veu a la imatge, i girant-lo per desconnectar els seus connectors plans de dades.

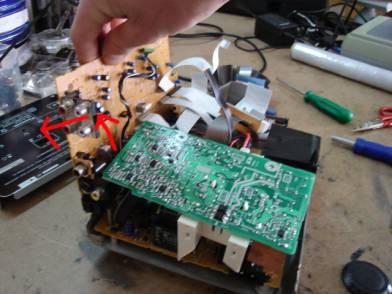

També podem aprofitar per treure els cargols que fixen el connector Multi vídeo i el connector marcat de la placa del DVD.



NOTA: per treure el connector de vídeo, hem de treure el cargol de la carcassa posterior, que el fixa pel davant.





El connector de la placa del DVD porta un retén que s’allibera estirant d’ell cap enrere.

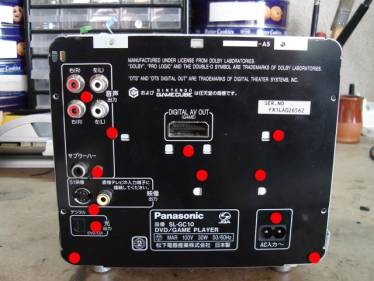

Ara ja podem treure tots els cargols de la carcassa del darrera i les seves grapes laterals.





Ja tenim el bloc principal al descobert.

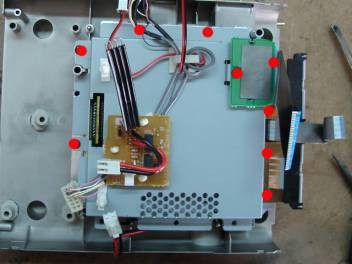

Continuarem traient la plaqueta que queda per sobre de la font d’alimentació; de fet, aquesta placa forma part de la pròpia placa d’alimentació.



El bloc següent està compost de tres peces, que són les plaques de la font i la placa DVD, i el traurem tot junt, ja que va unit per connectors diversos.

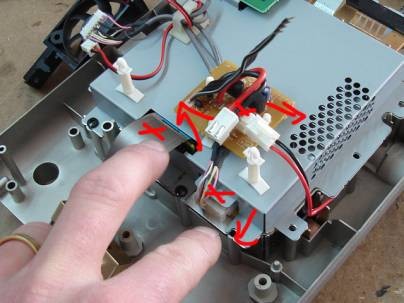

Per treure la primera placa, hem de separar un connector de dos cables i dues grapes de plàstic; per al connector, n’hi haurà prou amb alliberar el seu retén i estirar-lo.

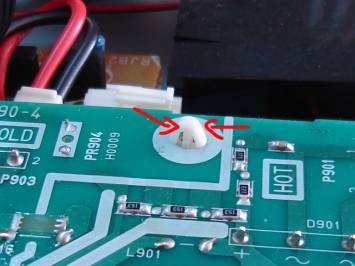

Per alliberar les grapes hem de fer pressió a ambdós cantons perquè ens passin pel forat.





Seguidament, procedirem a separar una mica la placa del DVD, de cara a poder treure els dos connectors units a ella.

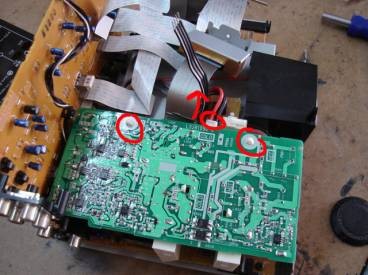

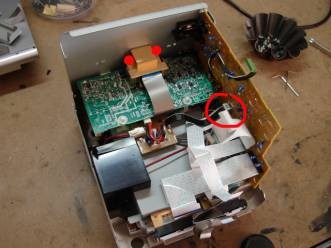

Ara ja podrem anar desplegant les plaques cap a fora del bloc, de manera que ens quedin a la vista els cargols que fixen la placa d’alimentació general.





Un cop trets els cargols, ja podrem treure-ho tot, i només ens quedarà el bloc Game Cube.

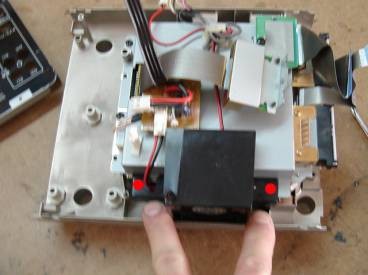

Començarem amb el bloc de la consola pel seu ventilador lateral. Li traurem els dos cargols de fixació.





A continuació, traurem els tres connectors que es veuen a la foto següent:

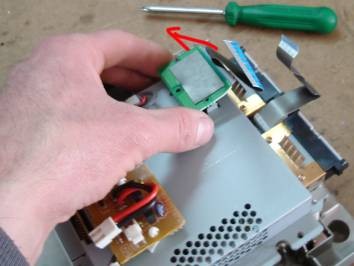

Ara ja podrem treure els cargols que fixen la carcassa superior de la consola. També aprofitarem per treure la plaqueta verda que es veu a la segona imatge:





Ja sense els cargols de fixació, podrem treure sense cap problema la xapa superior i veurem, per fi, la placa mare de la Game Cube.





Ara ja podrem separar la placa mare de la Game Cube del bloc.



Per poder veure la placa mare com déu mana, haurem de treure els cargols que fixen el seu dissipador principal.





I fins aquí el tutorial d’una consola una mica embolicada de desmuntar però que, amb compte i sense por, caurà com qualsevol altra.
