DESMUNTAR MARK III

TRADUCCIÓ DE MARTÍ SEGON

El desmuntatge de la Sega Mark III no és gaire complicat, però té un parell de punts ben curiosos i per això hem pensat oportú adjuntar aquest tutorial.

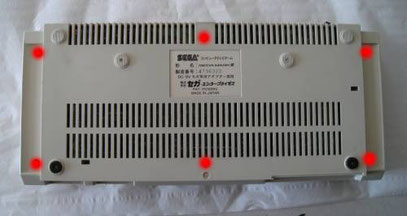

El primer que farem és donar la volta a la consola i treure’n els cargols de fixació (marcats en vermell):

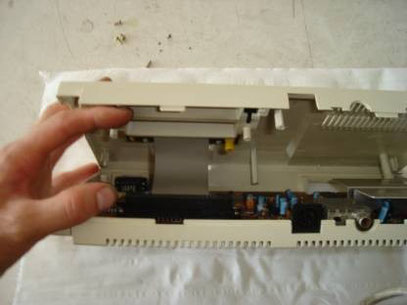

Quan hàgim tret els cargols ja podrem separar-ne les carcasses, i aquí trobarem el primer tret peculiar: la placa mare va fixada a la carcassa inferior, i el port de targetes a la superior.



El cable pla que uneix ambdós elements no ve amb el connector, sinó que va directament soldat a la placa, el que ens dificultarà la feina.

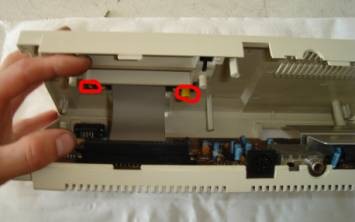

El port de la targeta va collat amb dos cargols i, com que no ens hi cap un tornavís normal, haurem de fer-ho amb una punta desmuntable o similar.





Ara ja podrem separar la carcassa superior i dedicar-nos a la resta de la consola.

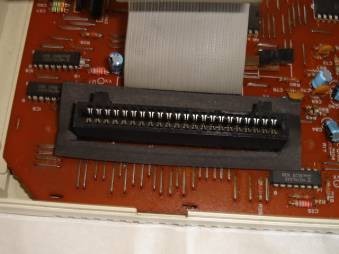

La placa mare va fixada amb dos cargols al port del cartutx i per dues grapes de plàstic. Per poder treure’n els cargols haurem de treure abans el paper embellidor del connector.

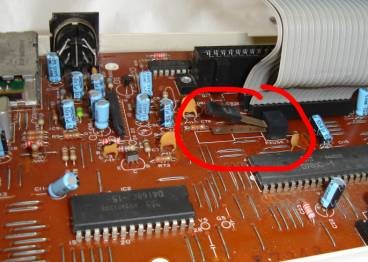

Quan haurem tret els cargols podrem alliberar la placa mare de les grapes de plàstic.



Compte, perquè en ser grapes ja velles poden estar resseques i trencar-se; si passés això tampoc seria un gran problema, ja que amb la consola muntada la placa quedaria ben subjectada.

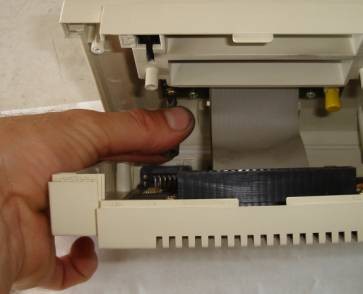

Alliberarem la placa de les grapes doncs, i l’estirarem cap enrera per fer que els ports de comandament surtin de la seva ubicació.





RECOMANACIÓ



Per acabar, comentar que aquesta consola té dues parts que haurem de netejar aprofitant que està desmuntada.

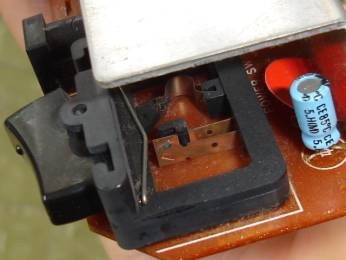

L’interruptor de power i el polsador de pause estan en format de «planxa metàl·lica», pel que llimant-los una mica els tornarem a deixar com nous.



GRÀCIES!
