NEO GEO CD (1er model)

TRADUCCIÓ DE MARTÍ SEGON



Com amb moltes de les consoles, el primer que farem serà donar-li la volta per treure els cargols que en fixen les carcasses.

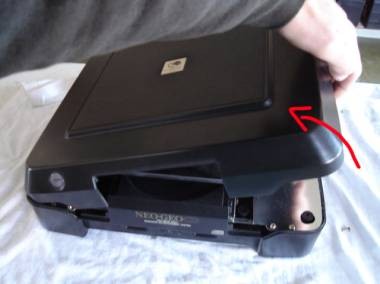

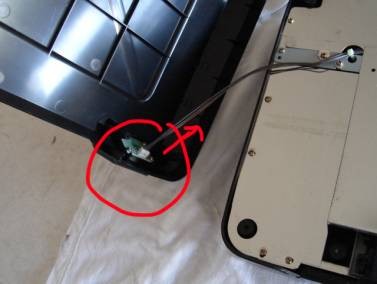

Quan hàgim tret aquests cargols les podrem separar; procediu amb compte, ja que hi ha un connector al botó de "power" que haurem de treure al mateix temps.





Quan haurem tret el connector, ja tindrem el bloc inferior a punt per desmuntar.

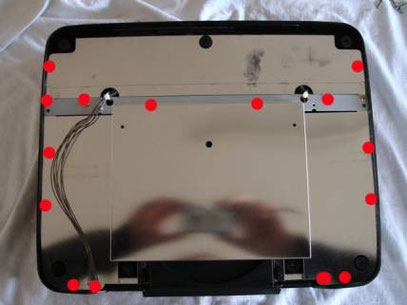

El primer serà treure les xapetes de refrigeració: en porta dues d’independents que podem treure a la vegada, traient els cargols marcats en vermell que veureu a continuació:





Quan les hàgim extret, ja podrem continuar amb el lector. En traurem els quatre cargols que el fixen, més un cinquè que li dona negatiu. Després d’això, desconnectarem el cable pla de dades.





El següent pas és treure la placa auxiliar d’alimentació i els ports de vídeo. Per fer-ho, desconnectarem els connectors que van a la placa mare i en traurem els quatre cargols que el fixen.



Aquesta plaqueta va fixada amb una tira metàl·lica que no fa falta desmuntar, doncs ens segueix amb ella.

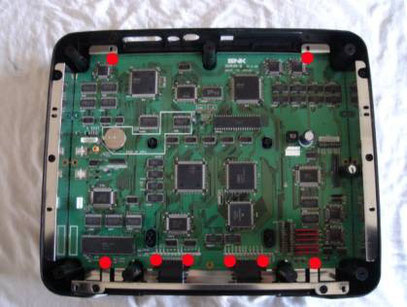

Un cop extreta la placa d’alimentació ja només ens quedarà la placa mare i els cargols de fixació.



GRÀCIES!
