El siguiente manual se basa en el segundo modelo de Saturn, sin embargo el primer modelo defiere en pocas cosas, por lo que se puede seguir perfectamente.



Lo primero que haremos es girar la consola y sacarle los tornillos que fijan sus carcasas.

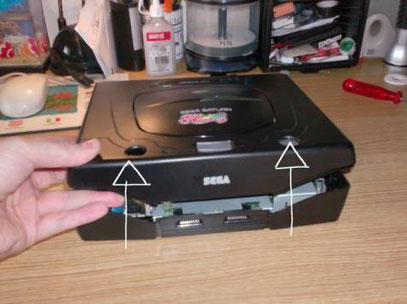

Una vez sacados, volvemos a girar la consola y le sacamos la carcasa superior tirando de ella hacia arriba.

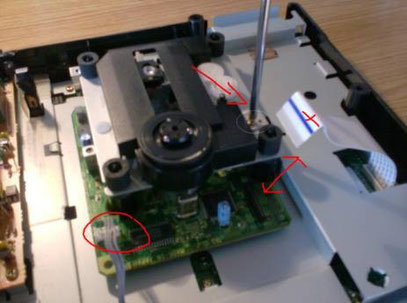

Ahora ya veremos el grupo lector y le podemos sacar su conector de señal, un tornillo que le da negativo a través de una cinta metálica y el conector de alimentación.


Para sacar el lector, sólo tenemos que estirarlo hacia arriba una vez todo desconectado.



Seguidamente, sacaremos la placa de alimentación.



Para hacerlo, sacaremos el conector blanco que viene del interruptor “power”, los tornillos de fijación traseros y tiraremos de ella hacia arriba.


Una vez quitada la placa de alimentación, podemos sacar el interruptor de “power”, que va collado con dos tornillos más.

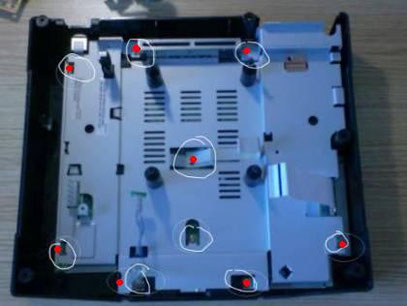

Finalmente, nos quedará solo la placa madre en formato mono bloque. Tan sólo tendremos que sacar los tornillos que fijan la chapa de refrigeración y podremos tirar de ella.

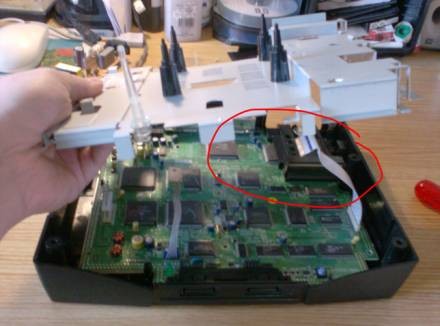

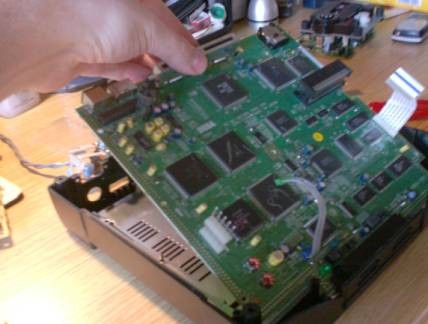

Una vez separada la chapa de refrigeración superior, sacaremos el soporte de la tarjeta de vídeo CD y, seguidamente, la placa madre estirando de atrás hacía adelante, ya que va encajada por los puertos de mando.
