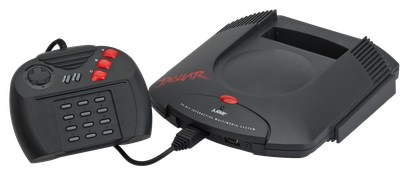

La Jaguar es una consola fácil de desmontar, pero que tiene un armazón interno un poco peculiar.

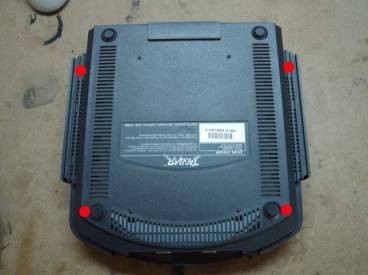

Empezaremos por darle la vuelta a la consola y sacarle los cuatro tornillos que fijan sus carcasas.



Ahora ya podemos separarle las carcasas y ver su “acorazado” interior. Como podéis ver, os he marcado con puntos rojos donde debemos actuar.

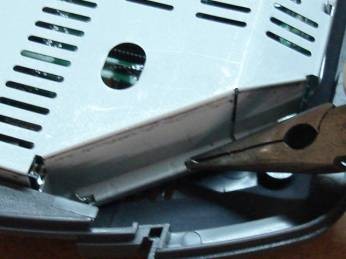

La peculiaridad de dicha carcasa metálica es que no va fijada con tornillos, sino con grapas de chapa. En las imágenes lo veréis más claro.


Lo único que debéis hacer es doblarlas (ponerlas en vertical) para que pasen por los agujeros.

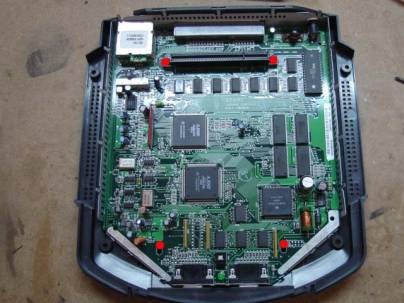

Y una vez sacado el caparazón superior, ya sólo tenemos que descollar los tornillos de la placa madre.



Por último, cogeremos la placa madre por el puerto de cartucho y la levantaremos primero de detrás para que nos salgan los conectores de mando de sus respectivos agujeros.
