De DUO-R, hay varios modelos. Todos se asemejan bastante y tienen la peculiaridad de ir con tornillos “contra torx”. Esta en concreto es el modelo blanco.



Normalmente son Torx del nº 20 pero con tetón en medio. Para desmontar la consola, lo primero es darle la vuelta y sacar los cinco tornillos que fijan su carcasa

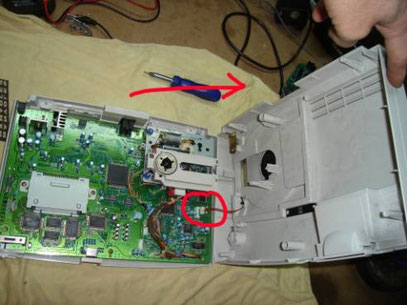

Ahora ya podremos separar las carcasas de la forma que veréis en la siguiente fotografía, ya que en el lado derecho hay el cable del sensor de puerta abierta.



A continuación, os pongo dos detalles de la zona del lector. Uno para que veáis los conectores que debéis sacar y el otro para mostraros los tres “soportes / amortiguadores” del propio lector.


Para sacarlo, sólo tenéis que tirar de él hacia arriba.

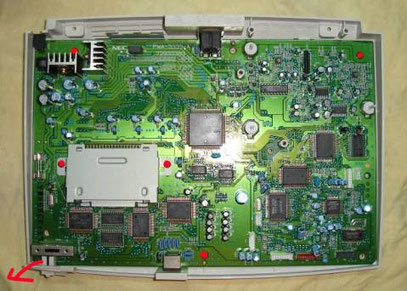

Y, ya para terminar, para poder sacar la placa madre, tenéis que sacar los tornillos marcados de la siguiente foto.



NOTA: La flecha nos marca el plástico del interruptor “ON/OFF” que se saca estirándolo.
