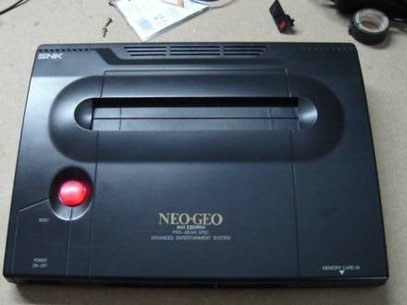

NEO GEO

TRADUCCIÓ DE MARTÍ SEGON



CANVIAR LA BIOS



Aquesta modificació és bastant complexa però val la pena, perquè amb ella ens oblidarem de regions, freqüències i d’altres configuracions de la consola.



Tota la informació específica de la UNIBIOS, així com de les diferents versions, la podeu trobar a la web del seu autor.

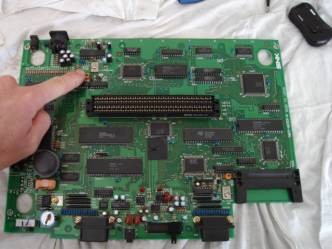

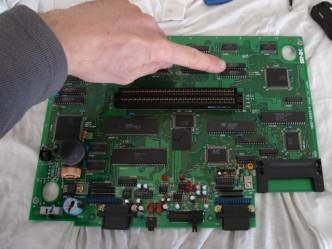

L’única cosa que hem de fer per portar a terme la modificació és comprar una UNIBIOS (ROM) i un sòcol de la seva mida (40 potes). Després, localitzarem la BIOS de la NEO GEO (depenent del model pot estar en dos llocs diferents) i la dessoldarem mitjançant una pistola de calor.



BIOS original i sòcol necessari





Per procedir a la modificació, haurem de desmuntar la consola completament per quedar-nos amb la placa mare entre les mans.



Amb la BIOS localitzada, girarem la placa i aplicarem calor als seus punts de soldadura. Aquesta operació s’ha de fer amb compte i controlant la pistola, ja que sinó correrem el risc d’abonyegar la placa i trencar-la.



Quan la BIOS cedeixi traurem l’estany residual amb un xuclador o malla dessoldadora, i aleshores soldarem el sòcol. Amb aquest últim instal·lat, ja podrem col·locar la UNIBIOS i tancar la consola de nou.



COM ES GESTIONA UNA UNIBIOS?





50/60 HZ

Explicació:



Aquesta modificació et permet veure els jocs a pantalla completa i velocitat NTSC. Funciona amb tots els cables de vídeo però no es pot commutar durant el joc i, per tant, s’ha d’apagar la consola per fer el canvi.



Execució:



La modificació és molt simple, però no obstant això, anirem per passes:



1- Primer de tot desmuntarem la carcassa superior de la consola.

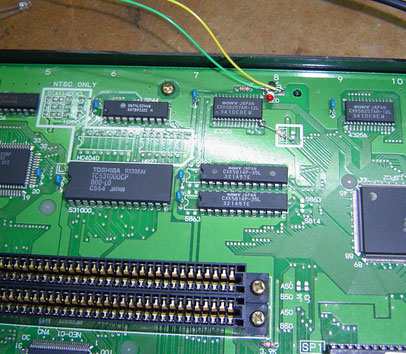

2- Un cop oberta, localitzarem una resistència o un pont, marcats com a «PAL 1»; a la següent fotografia en veureu la seva ubicació. Pot diferir de lloc depenent de la revisió de la placa mare.





3- Havent localitzat el pont, tenim dues maneres de prosseguir: amb o sense interruptor.



Només dessoldant aquesta resistència, la consola ja ens donarà vídeo a 60 Hz, però de tota manera jo us recomano intercalar-hi un interruptor per poder commutar ambdues freqüències.



TRUC DE REGIÓ



Aquesta modificació (complementària a l’anterior) ens transforma la nostra consola en japonesa, i per tant, suprimeix el filtre de sang.

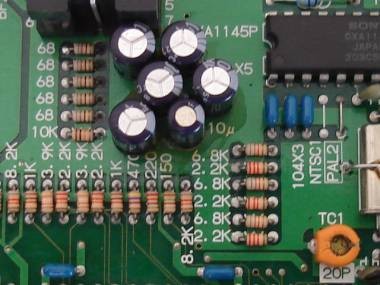

Si us hi fixeu bé, veureu que a la zona mostrada en les següents fotografies hi ha un pont marcat com a «PAL 2».

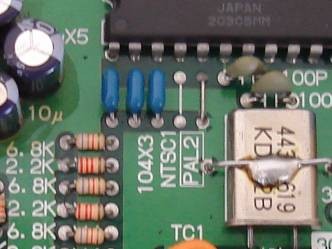

Com podeu apreciar a la fotografia anterior, tenim aquest pont «PAL 2» i dos punts de soldadura separats, marcats com a «NTSC 1».



L’únic que hem de fer és invertir-ne la situació: tallarem o dessoldarem el pont, i unirem mitjançant un tros de cable els punts de soldadura de «NTSC 1».



MODIFICACIÓ RGB



Aquesta modificació és gairebé obligada per a totes les consoles AES d’última fornada (amb numeracions altres).



Pel motiu que sigui, a les plaques mare 5-7 i 3-7, amb número de sèrie 1xx.xxx o 250.xxx, es van muntar uns components de vídeo que doten la consola d’una brutícia gràfica bastant important (ratlles verticals, interferències...). Per sort per a nosaltres, només eliminant aquests components ja tornem a treure un senyal de vídeo (RGB) net i polit!



La modificació que veureu a continuació i que afecta, bàsicament, a les plaques mare, els components de vídeo de les quals són com els de la següent imatge, és molt simple: només haurem de puntejar el xip de vídeo amb el connector final DIN8.





En aquesta foto podeu veure quatre condensadors i tres resistències marcades amb els colors que simbolitzen l’RGB (vermell, verd i blau, en anglès) i amb el groc, «Sync».



Ara bé, aquests colors són una anècdota, ja que nosaltres el que hem de fer és treure de la placa aquests components. Per fer-ho, els dessoldarem de la part de sota de la placa mare, prement les potes amb el soldador perquè vagin sortint (també ho podem fer amb molt de compte, amb pistola de calor).



Si no tenim massa traça amb el soldador podem arrencar, literalment, aquests components, sempre amb molta cura de no malmetre la placa.



A continuació veureu una fotografia de la part inferior de la placa mare, on trobareu els mateixos colors, referents als senyals. Aquí sí que haurem de prestar-hi atenció. L’unica cosa que hem de fer és, un cop tenim els components dessoldats, puntejar els punts del mateix color.





NOTA: com que identificar la versió de la consola pot portar a confusions, us adjunto a continuació unes fotografies on es veu el lloc de la placa mare on hi ha la inscripció de la versió, la ubicació i la composició dels components conflictius a les plaques més antigues.



MUNTAR LED DE POWER FRONTAL



Si us va la discreció, aquesta modificació és ideal per la vostra AES. Amb un LED de 3 mm i una mica de tacte, podem ficar un llum de POWER amb molt de glamour.



Trastejant una consola vella, vaig idear la manera d’instal·lar el llum de POWER a una AES sense alterar-ne de cap manera la seva estètica visual.

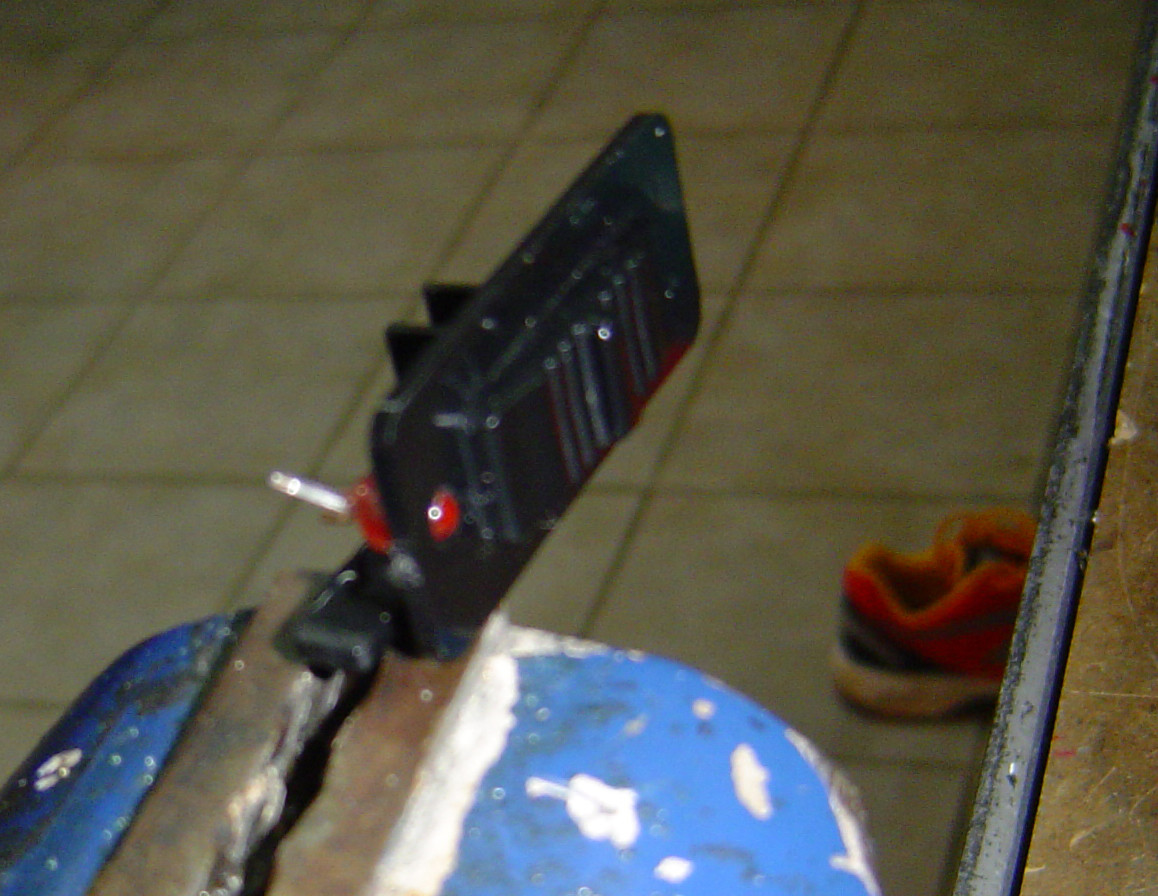

Només es tracta d’obrir la consola i treure’n el plàstic de l’interruptor POWER.





A la part de la dreta de la imatge, lògicament la part que es veu en estar ON i la que no es veu en estar la consola en OFF, haurem de fer un forat a mida del LED (recomanat: de 3 mm i pilot, sense ser lluminós).



Seguidament, mitjançant NURAL o cola fosa, haurem de fixar el LED de manera que només ens en surti la punta, just perquè el plàstic faci el seu recorregut sense quedar atrapat pel LED.





Un cop eixut, l’haurem de cablejar i per fer-ho, tenim dues opcions: si la nostra consola disposa de LED interior (diria que tots el tenen) podem agafar el corrent d’allà (vigilant la seva polaritat); si no en té, podem agafar el corrent del transistor general.



Si optem per aquesta segona opció haurem d’intercalar una resistència de 100 Ohms a qualsevol pota del LED.





MUNTAR EL LED DE POWER AL BOTÓ RESET



Modificar l’estètica d’una NEO GEO AES és un pecat capital, però com que aquí concedim el perdó diví, us presentem, a continuació, una petita trapelleria que li donarà un toc molt més personalitzat.





El botó de RESET de la màquina té la peculiaritat d’estar construït amb un plàstic translúcid que ens permet ficar-hi un LED en la seva part inferior i que llueixi des de fora.



Sense estar encesa, la consola es mostra tal qual ens ve d’origen, però un cop premem el POWER, se’ns il·lumina el botó.



Per portar a terme la modificació només necessitem un LED lluminós (del color que vulguem), una resistència de 100 Ohms i un petit trepant o Dremel.



A l’exemple veureu que hi ha quatre mini LED’s que en el fons no calen, doncs amb un de sol ja llueix de meravella.



Si us fixeu a la següent fotografia, veureu que el polsador de RESET, a la seva part inferior, té quatre nervis.





Per a poder posar només un LED i que ens llueixi bé, haurem de «menjar-nos» aquests nervis, mitjançant una Dremel o similar.



Aquest LED tampoc cal que sigui fixat al propi botó, ja que si el fixem a la placa mare i l’enfoquem bé cap al botó farà el mateix efecte. Per connectar-lo, hem de treure corrent de l’interruptor general (la seva sortida), d’aquesta manera s’encendrà el LED només quan la consola estigui engegada.



ASPECTE FINAL

LEDS EN UN OLD STYLE



Si us han agradat les imatges, només heu de procedir fent una simple modificació interior als glamurosos «Old Style» (els originals sticks de NEO GEO).

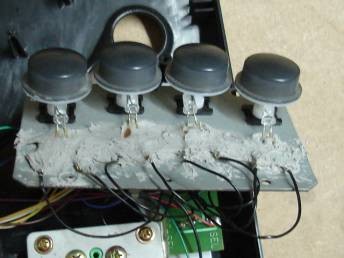

Com veureu a la següent fotografia, l’única cosa que farem és fixar un LED enfocat a cada botó, i connectar-lo al cable dedicat a aquesta funció. Si el connecteu tal i com veureu a la segona foto, els botons en repòs (per mitjà d’un retorn negatiu), tenen els LEDs il·luminats, mentre que en prémer una ordre s’apaga el del botó en qüestió.



Un efecte personal i divertit que, de la mateixa manera com passa amb el LED de POWER, no trenca per a res l’estètica original.

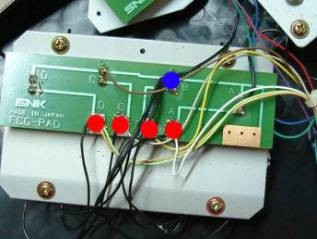

NOTA 1: els punts vermells marquen on hem de connectar la pota positiva dels LEDs; les negatives les soldarem totes juntes al punt negre.



NOTA 2: aquest muntatge no precisà de resistència, ja que el voltatge de la placa no excedeix els 3V.



GRÀCIES!
