PHILIPS VIDEOPAC

TRADUCCIÓ MARTÍ SEGON



SORTIDA DE VÍDEO AV



Per portar a terme la modificació, desmuntarem la consola i ens quedarem amb la placa mare entre les mans.

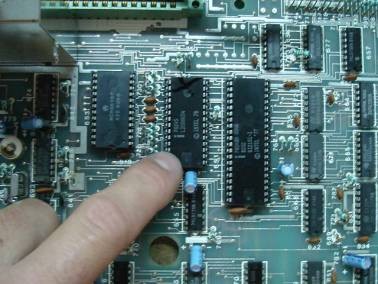

Per obtenir senyal AV, necessitem un senyal de vídeo i un altre d’àudio. El de vídeo l’agafarem del xip 679 i el d’àudio del 652.

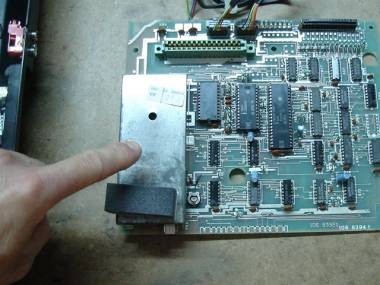

El xip de vídeo està amagat sota la xapa metàl·lica que es veu a l’esquerra. Per treure-la, haurem de dessoldar-ne els punts de fixació ubicats a la part inferior de la placa.

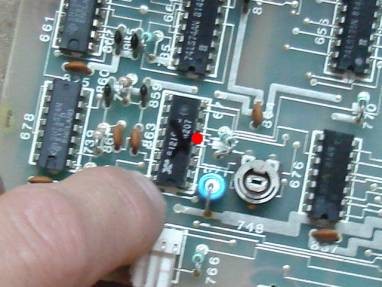

El senyal de vídeo l’agafarem de la pota número 5 del xip 679.



Aquest senyal és de nivell baix, per tant, por poder utilitzar-la com a vídeo compost, hem d’amplificar-lo amb un transistor (C1815).

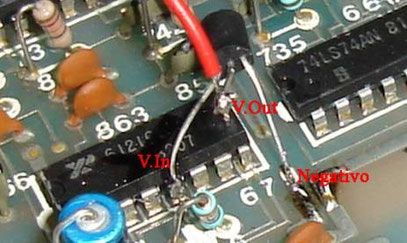

La manera de connectar-lo és la següent:





El cable que surt de la pota del mig del transistor ja el podem portar a una presa d’RCA femella que prèviament haurem d’haver posat en algun lloc de la carcassa, i intercalar-hi una resistència de 100 Ohms.



El senyal de negatiu, comú al vídeo i l’àudio, el podem agafar de qualsevol punt de negatiu de la placa.

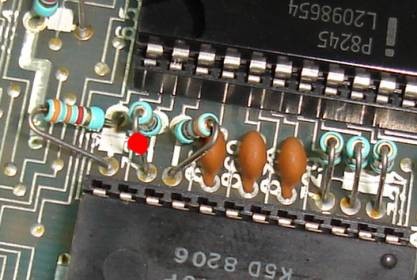

L’àudio l’agafarem de la pota número 27 del xip 652; enlloc de soldar el cable directament al xip, que en portar sòcol ens complica bastant la feina, el soldarem a la pota de la resistència sortint.



GRÀCIES!
