PC ENGINE

TRADUCCIÓ DE MARTÍ SEGON

SORTIDA RGB



Aquesta modificació és molt útil, ja que tenint en compte que aquesta consola prové del Japó, la sortida d’antena no serveis de gaire per aquí...



La modificació proposada es basa en treure el connector RF de la màquina i adjuntar-hi un DIN8.



Si no volem trencar l’estètica de la consola, no ens queda més remei que soldar directament els cables al connector posterior de la consola, perdent així tota la compatibilitat amb els CD-ROMS, o treure un cable directe per algun altre forat.



Des de Briconsola, us recomanem la primera opció, ja que a part de quedar molt millor, d’un únic DIN8 podem treure RGB i AV; per tant, tenint aquestes opcions de vídeo, qui pot voler l’RF?

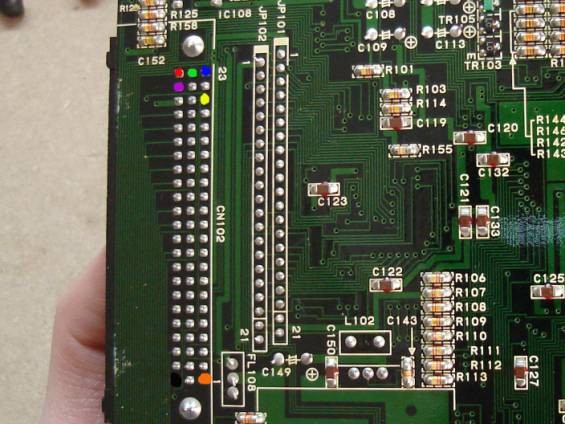

A la fotografia següent podeu veure quins punts de soldadura del connector posterior utilitzarem per a la modificació.





Llegenda de colors:



-Color vermell - senyal «Red RGB»

-Color verd - senyal «Green RGB»

-Color blau - senyal «Blue RGB»

-Color groc - 5v

-Color morat - senyal Sync

-Color taronja - senyal d’àudio dret

-Color negre - senyal d’àudio esquerre

-Color vermell (segona foto) - negatiu RGB



Esquema universal RGB (SCART)





NOTA: en alguns casos, i depenent molt del tipus de televisor que utilitzem, pot ser que aquesta modificació es vegi una mica fosca; per a solucionar-ho, podeu dirigir-vos al document pertinent.



A continuació, vistos els punts a soldar, passarem a la modificació física de la consola.





La idea, com ja hem avançat, és dessoldar el modulador RF i ficar-hi en el seu lloc un connector DIN8 per a poder connectar el nostre cable RGB.

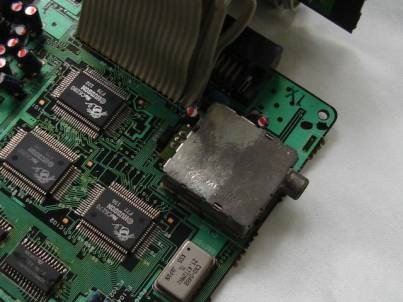

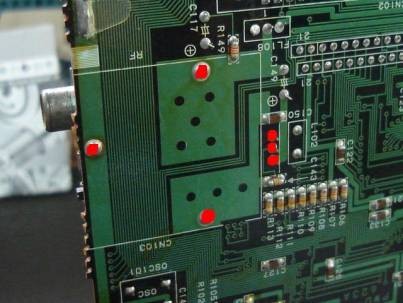

El primer que farem és obrir la consola i dessoldar la caixeta. Ho aconseguirem mentre anem prement, amb el soldador escalfat, els punts de soldadura marcats en la segona foto.

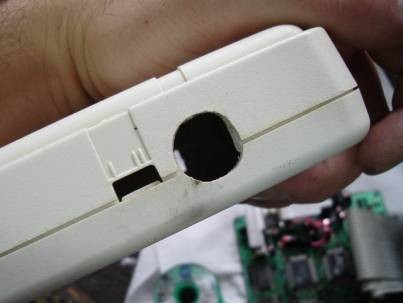

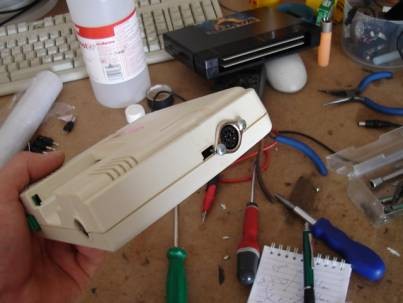

Quan tinguem el modulador dessoldat, haurem de llimar una miqueta el forat per adaptar-lo a la mida del DIN8.

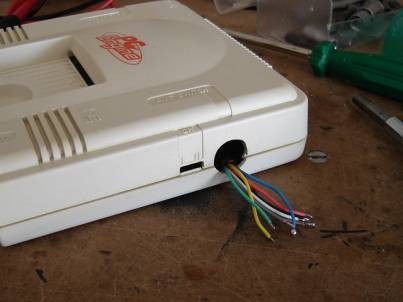

Finalment, soldarem els cables als punts de soldadura del connector posterior, tal i com us mostràvem a l’inici del document, i els portarem al DIN8.



També haurem d’apuntar la correlació de pins perquè, quan construïm el cable RGB en sí, no ens equivoquem de posicions.





MODIFICACIÓ DE REGIÓ (HuCard)



Us he d’advertir que no és una modificació fàcil, pel que són més que necessaris uns mínims coneixements d’electrònica i una solvència en l’ús del soldador.



Les consoles NEC, per detectar la regió de llurs Hu-Cards (targetes), es basen en la identificació d’unes línies de dades. Aquestes línies de dades, que són del propi joc, entren per uns pins específics al port de la targeta.



Entre els jocs PAL i els NTSC hi ha una variació en aquesta entrada de dades, motiu pel qual la consola sap que estem inserint un joc que no és de la seva regió.



A continuació podeu veure el pinout específic de cada regió i, si us hi fixeu, veureu els comandaments que difereixen de posició.



PE ENGINE (NTSC)

Pin

Name

Description

1

/CD

Card Detect

2

AUDIO_IN

non utilisé

3

A18

Address 18

4

A16

Address 16

5

A15

Address 15

6

A12

Address 12

7

A7

Address 7

8

A6

Address 6

9

A5

Address 5

10

A4

Address 4

11

A3

Address 3

12

A2

Address 2

13

A1

Address 1

14

A0

Address 0

15

D0

Data 0

16

D1

Data 1

17

D2

Data 2

18

/GND

Ground

19

D3

Data 3

20

D4

Data 4

21

D5

Data 5

22

D6

Data 6

23

D7

Data 7

24

/CE

Chip Select

25

A10

Address 10

26

/OE

Output Enable

27

A11

Address 11

28

A9

Address 9

29

A8

Address 8

30

A13

Address 13

31

A14

Address 14

32

A17

Address 17

33

A19/CE

Address 19/Chip Enable

34

R/W

Read/Write

35

/HSM

High Speed Mode

36

/RESET

Reset système

37

/IRQ2

Interrupt Request 2

38

VCC

+5 VCC

TURBOGRAFX (PAL)

Pin

Name

Description

1

/CD

Card Detect

2

AUDIO_IN

non utilisé

3

A18

Address 18

4

A16

Address 16

5

A15

Address 15

6

A12

Address 12

7

A7

Address 7

8

A6

Address 6

9

A5

Address 5

10

A4

Address 4

11

A3

Address 3

12

A2

Address 2

13

A1

Address 1

14

A0

Address 0

15

D7

Data 7

16

D6

Data 6

17

D5

Data 5

18

/GND

Ground

19

D4

Data 4

20

D3

Data 3

21

D2

Data 2

22

D1

Data 1

23

D0

Data 0

24

/CE

Chip Select

25

A10

Address 10

26

/OE

Output Enable

27

A11

Address 11

28

A9

Address 9

29

A8

Address 8

30

A13

Address 13

31

A14

Address 14

32

A17

Address 17

33

A19/CE

Address 19/Chip Enable

34

R/W

Read/Write

35

/HSM

High Speed Mode

36

/RESET

Reset système

37

/IRQ2

Interrupt Request 2

38

VCC

+5 VCC



De la línia de dades 0 a la 7 hi ha variació de lloc, i això es tradueix en diferent posició al port de la targeta.



Com podeu veure, aquest canvi sempre és proporcional, és a dir, que si D0 està canviada per la D7, D7 estarà canviada per D0. Això ens facilita una mica les coses, ja que amb vuit canvis de pin ja tenim la consola en región free.



La idea bàsica, a priori, és tallar l’extensió dels pins que van del 15 al 23 (recordem, del port de targetes), que són els referents a aquestes dades (a excepció del pin número 18, negatiu en les dues versions, pel que no ens afecta) i derivar-los mitjançant un commutador (interruptor).



Necessitem unir les potes que queden a la placa mare, amb una posició o una altra del port, depenent de la regió que volem aconseguir.





Ara bé, la cosa se’ns complicarà amb el muntatge, ja que no podem posar vuit micro interruptors a la consola perquè semblarà un avió...



El següent pas lògic doncs, seria pensar en microinterruptors dobles i així que en fossin quatre, però el resultat final encara resulta bastant lleig.





Aquesta és la solució al problema:





Aquests interruptors són commutadors de fins a deu senyals, i serien ideals per rematar la feina, però per desgràcia no es troben a totes les botigues; i jo, com que no n’he trobat cap ni un, he ideat una possible solució.

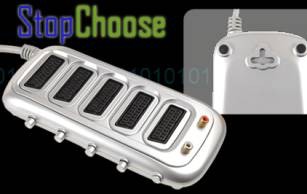

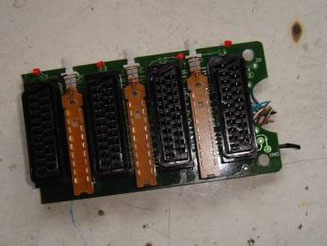

Segur que tots coneixeu els lladres d’euroconnector (SCART) amb interruptors independents.





Aquests lladres porten commutadors d’aquest tipus i acostumen a ser de sis senyals: llàstima però que ens en manquen dues però, abans que llenceu la tovallola, esteu tranquils que amb un d’aquests i un microinterruptor doble ja farem la feina.

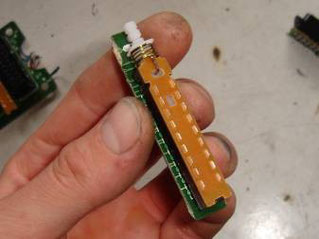

Per treure’ls, l’únic que hem de fer és desmuntar el lladre i serrar la placa a mida dels interruptors. No cal dessoldar-lo, simplement tallarem la placa.

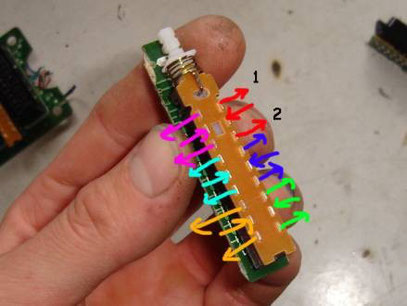

NOTA: quant a la commutació d’aquests interruptors, aquí podeu veure la fletxa d’entrada i les dues de sortida (depenent de si està o no commutat).

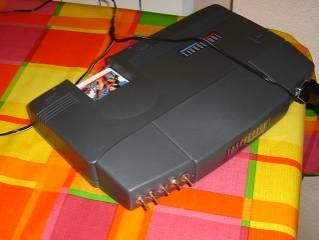

I a continuació us explicaré, a mode d’exemple, com vaig modificar una TURBODUO.



Aquesta modificació serveix per a totes les consoles NEC en el que concerneix a llurs HU-Card, ja que com totes tenen el mateix pinout, les derivacions són exactes.

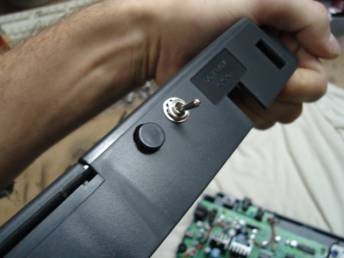

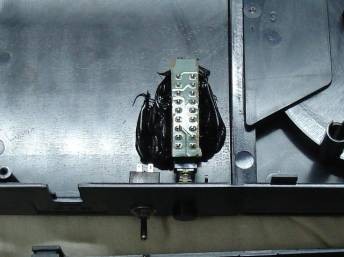

El primer que farem és buscar un bon lloc a la carcassa de la consola per a ficar-hi ambdós interruptors sense que molestin en excés.





Tot seguit ja podrem procedir amb la modificació del port de targetes.

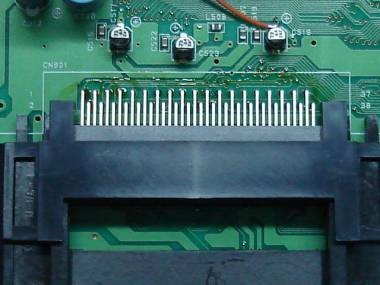

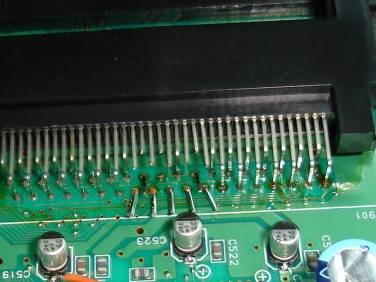

Hem de tallar els pins que van del 15 al 23, saltant-nos el número 18, que no ens fa cap falta. Els pins van numerats a la pròpia placa, pel que no hi ha confusió possible.

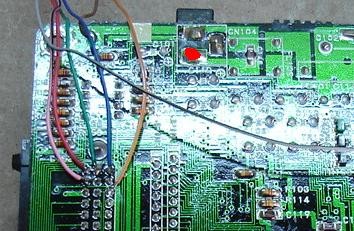

A continuació ve la part més delicada del projecte, potser una mica complicada d’explicar, però que convé entendre bé abans de procedir.



A les potes que queden a la placa mare els hi haurem de donar una informació o una altra (una connexió o una altra de pins) derivant els nostres interruptors.



Els pins que canvien són els següents:



- El pin 15 amb el 23.

- El pin 16 amb el 22.

- El pin 17 amb el 21.

- El pin 19 amb el 20.



Una vegada tinguem tots els cables soldats comprovarem que no es toqui cap pin, i fixarem el conjunt amb una mica de plàstic fos o cola de fixació (opcional).

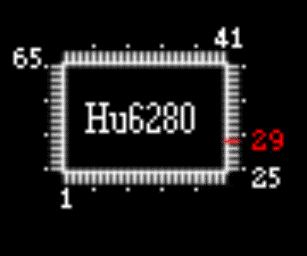

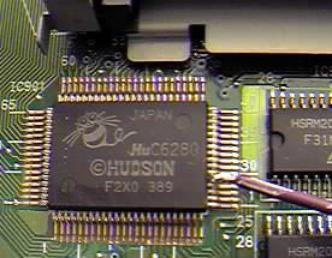

Arribats a aquest punt, només ens quedarà fer una petita actuació a la placa mare de la consola. Haurem de localitzar el xip HU 6280, aixecar-li la pota número 29, i donar-li negatiu des de qualsevol punt de la placa.





Amb aquesta última modificació al xip, el que farem és deixar la consola «verge» de regió.



Recordeu que són de vital importància ambdues modificacions perquè tot funcioni correctament.
