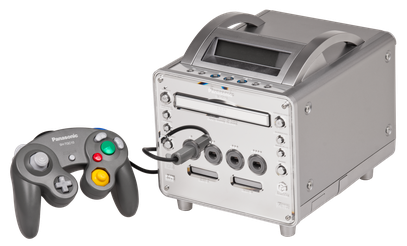

PANASONIC Q / SL-GC10

TRADUCCIÓ DE MARTÍ SEGON



CANVIAR LEDS DE LA PANTALLA LCD



Us presentem, a continuació, una modificació més que recomanable per a la Panasonic Q: canviar-ne la il·luminació de la pantalla LCD.



Així com ens trobem davant d’una consola preciosa, és una llàstima que el seu LCD deixi molt que desitjar...





El seu principal problema és que té un llum blavós amb exagerat matís de blanc.



Això no quedaria tan lleig si el llum dels ports de comandament no fos d’un color blau elèctric, que sincerament trobo molt més xulo, però que visualitzats conjuntament desentonen una barbaritat.





A la foto anterior no es nota gaire, però creieu-me, no queda gens bé.



La modificació que us proposem no és massa complicada, no obstant això haurem d’actuar amb molt de compte, ja que tant els connectors cinta com el propi LCD són delicats.



L’únic que farem és canviar els LEDs blancs per uns de blau lluminosos.





Si us fixeu bé en aquesta fotografia, el LED de la dreta és el d’origen, mentre que el de l’esquerra és el que muntarem: un LED lluminós de 3V (5mm).



El color, evidentment, va a gustos, però és en blau com queda més original.



En primer lloc, desmuntarem la tapa superior de la consola i l’hi donarem la volta. Per conèixer el seu desmuntatge, podeu accedir aquí.

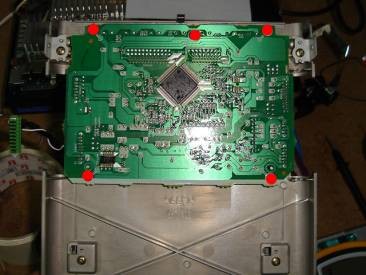

Com podeu veure a la següent fotografia, els cargols marcats en vermell són els que hem d’extreure per poder-ne treure la tapa.

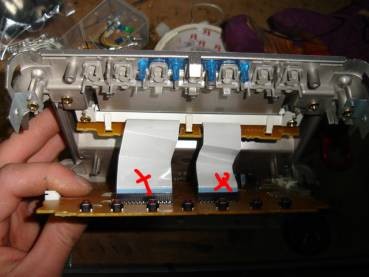

Tot seguit, podem separar-la mirant d’evitar les estrebades, més que res respecte dels connectors plans; aquests els desconnectarem simplement estirant-los amb molt de compte.

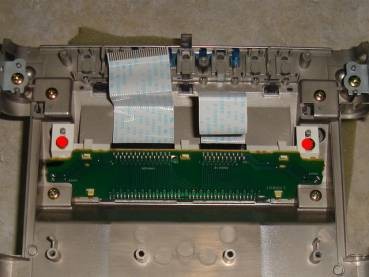

Ara, traurem els dos cargols que subjecten la pantalla i la separarem de la carcassa.

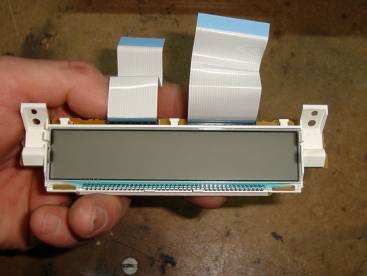

Pareu especial esment a la pantalla, a partir d’ara.

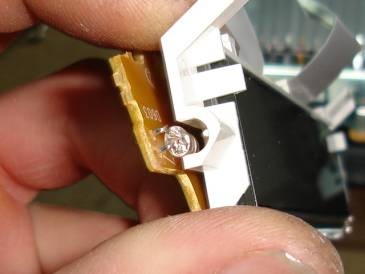

Arribats a aquest punt, pels laterals del plàstic blanc que cobreix la pantalla ja podem veure els LEDs originals. Si separem una mica les grapes blanques d’aquest plàstic, tindrem una mica més d’espai per maniobrar.





A continuació canviarem els LEDs originals pels nous. El procediment és el que segueix:

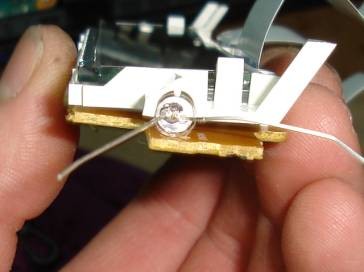

1- Tallem les potes als vells i els retirem.



2- Amb l’ajuda del soldador traurem els trossos de pota restants a la placa.



3- Ficarem els nous LEDs al forat.



4- Soldarem les potes dels nous LEDs per la part de sota de la placa.

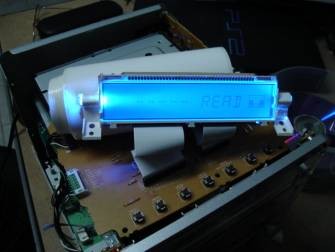

Una vegada hem soldat els LEDs, abans de tapar, és molt aconsellable fer una prova de funcionament per veure com llueix la pantalla i saber si els hem connectat bé (per la polaritat).





Ficant els LEDs de 5mm, veureu que el plàstic blanc ens queda una mica separat; no passa res, ja que no molesta per a res ni influeix en la seva lluminositat i, ni molt menys, en el seu funcionament.



GRÀCIES!
