50/60 HZ I REGIÓ (SNES 2 - JUNIOR)

TRADUCCIÓ DE MARTÍ SEGON



Per a realitzar aquestes modificacions al model «Junior» de la SNES, haurem de procedir d’igual manera que amb el model «One Chip». Com que ambdues són els últims models que va treure Nintendo, lògicament els seus components interns són iguals.



Per començar, comentar que el xip de regió (F4118) està en diferent situació que en els models precedents. A la pràctica però, i de la mateixa manera que a la resta de models, començarem aixecant la pota nº4 (segons la posició de la foto).





Per a poder maniobrar millor, ja que el port dels cartutxos ens dificulta força la feina, podem optar per desmuntar, temporalment, la placa refrigeradora.



Prosseguint aleshores amb la modificació 50/60 Hz, seguirem al peu de la lletra el truc de la Super Nintendo One Chip.

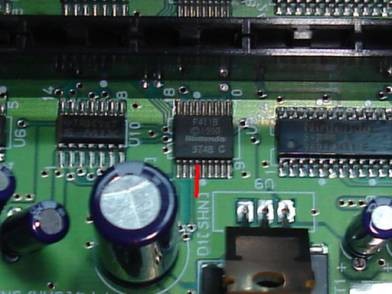

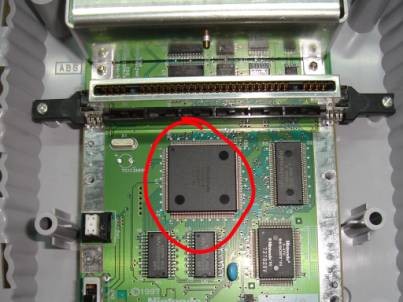

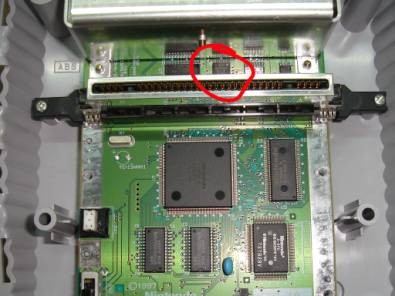

Localització del xip i pota on operar (nº111).



"FREE REGION" PER ACCESSORIS

Encara que molts no ho sabeu, la restricció regional de la Super Nintendo no afecta només als cartutxos, doncs també són molts els perifèrics que resulten incompatibles, sobretot si posseïm una consola PAL i volem utilitzar comandaments americans. Pot semblar absurd, però la quantitat de comandaments espectaculars que tenen tant a USA com al Japó és una barbaritat en comparació amb els que ens van arribar a Europa.



S’ha de dir que els últims models de SNES ja no comptaven amb aquesta restricció, però la majoria encara la tenen.



Per a solucionar aquesta incompatibilitat, farem una cosa tant senzilla com descargolar la consola, retirar-ne la tapa superior, i extreure mínimament la plaqueta on es connecten els comandaments.

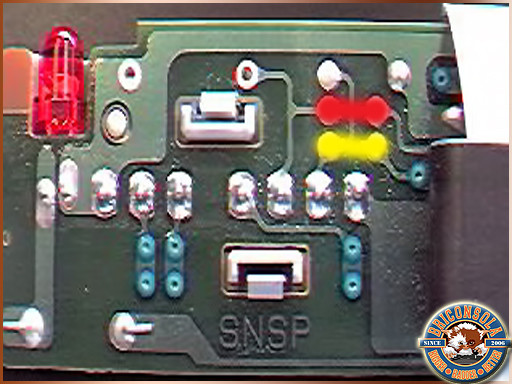

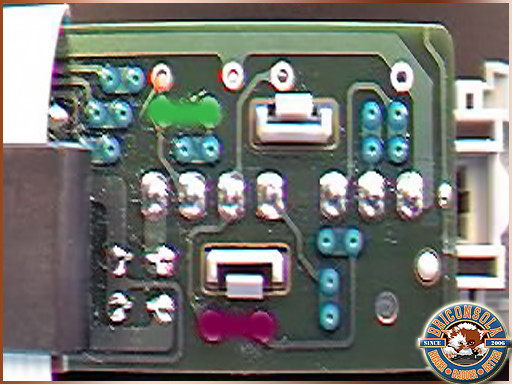

Un cop localitzada i separada (insistint en que no cal retirar-la de tot), buscarem els punts de soldadura de les següents imatges, i els puntejarem mitjançant soldadura.





NOTA: per les xarxes trobareu altres mods amb diferents punts de soldadura. NO els en feu cas; aquests són els correctes.



NOTA 2: aclarir que tots els comandaments funcionaran amb aquest MOD (els PAL no deixen de funcionar)

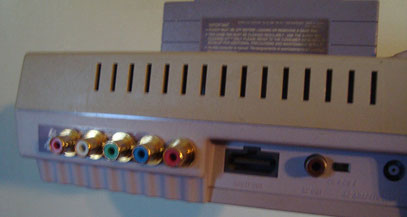

SORTIDA DE VÍDEO PER COMPONENTS SUPER NINTENDO USA



A tots els posseïdors d’una SNES USA els presentem la possibilitat de treure vídeo per components.



Aquesta opció és ideal per a molts usuaris americans que, com bé sabem, no gaudeixen dels nostre benvolgut SCART.



Tanmateix, per als usuaris europeus, aquesta opció ens pot permetre connectar la consola a les TV’s planes (LCD, LED...), tot i que, sincerament, el pixelat i distorió de la imatge serà la mateixa que connectada mitjançant RGB (SCART).



Comentar-vos que no he realitzat la modificació física i que em regeixo per la informació trobada a la xarxa, però de tota manera, després d’estudiar-ho i contrastar-ho, tot em sembla correcte.



Aclarir-vos també que aquesta modificació és només vàlida per a consoles que tinguin el seu xip gràfic marcat com a S-ENC / S-ENC A.



La única diferència entre ambdós xips és que haurem d’agafar el senyal d’Y en diferent lloc.

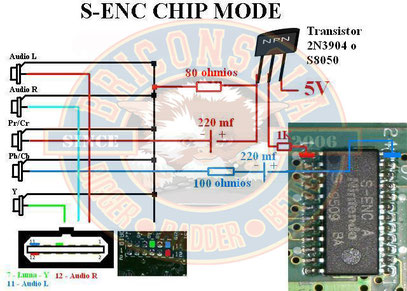

A continuació us adjunto dos esquemes diferents referents als dos models de xip gràfic comentat anteriorment.



Per als 5 Volts necessaris per al transistor, la millor opció és agafar-los del port de comandament.

A continuació teniu un petit esquema de la posició dels seus senyals.



NOTA: com veureu als esquemes generals, també podeu agafar els 5V del propi connector de vídeo.



ESQUEMES DE CONNEXIÓ

AJUDA:



Material que necessitarem:



- 1 transistor NPN amb referència 2N3904 o S8050.

- 2 condensadors de 220 microfarads.

- 1 resistència de 100 Ohms.

- 1 resistència de 1K.



Les potes del xip són les següents:



- Y – (a S-ENC A) 25

- Pb/Cb – 24

- Cable al transistor (pota central) – 1





MODIFICACIÓ XIP GRÀFIC RGB

 (Investigació)



Per a tots els que teniu el xip gràfic marcat com a RGB (agrairia comentaris), és possible que us funcioni seguint l’esquema inferior.



Penseu que els xips ENC i l’RGB funcionen de manera diferent, pel que els senyals difereixen de posició.

GRÀCIES!
